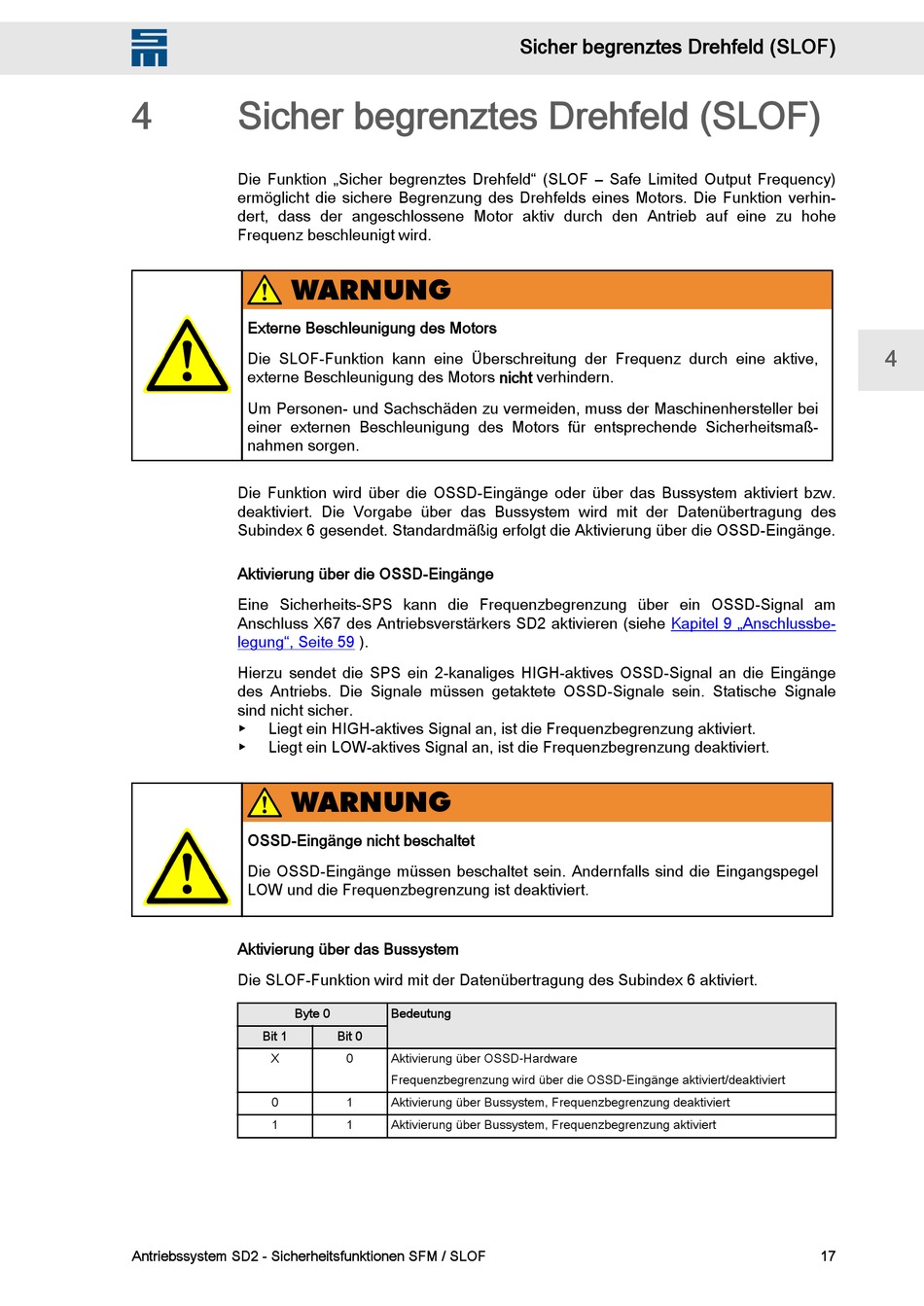

Sicher begrenztes Drehfeld (SLOF)

Die Funktion „Sicher begrenztes Drehfeld" (SLOF – Safe Limited Output Frequency)
ermöglicht die sichere Begrenzung des Drehfelds eines Motors. Die Funktion verhin‐
dert, dass der angeschlossene Motor aktiv durch den Antrieb auf eine zu hohe
Frequenz beschleunigt wird.
WARNUNG
Externe Beschleunigung des Motors
Die SLOF-Funktion kann eine Überschreitung der Frequenz durch eine aktive,
externe Beschleunigung des Motors nicht verhindern.
Um Personen- und Sachschäden zu vermeiden, muss der Maschinenhersteller bei
einer externen Beschleunigung des Motors für entsprechende Sicherheitsmaß‐
nahmen sorgen.
Die Funktion wird über die OSSD-Eingänge oder über das Bussystem aktiviert bzw.
deaktiviert. Die Vorgabe über das Bussystem wird mit der Datenübertragung des
Subindex 6 gesendet. Standardmäßig erfolgt die Aktivierung über die OSSD-Eingänge.
Aktivierung über die OSSD-Eingänge
Eine Sicherheits-SPS kann die Frequenzbegrenzung über ein OSSD-Signal am
Anschluss X67 des Antriebsverstärkers SD2 aktivieren (siehe
legung", Seite 59
Hierzu sendet die SPS ein 2-kanaliges HIGH-aktives OSSD-Signal an die Eingänge
des Antriebs. Die Signale müssen getaktete OSSD-Signale sein. Statische Signale
sind nicht sicher.
▶ Liegt ein HIGH-aktives Signal an, ist die Frequenzbegrenzung aktiviert.
▶ Liegt ein LOW-aktives Signal an, ist die Frequenzbegrenzung deaktiviert.
WARNUNG
OSSD-Eingänge nicht beschaltet
Die OSSD-Eingänge müssen beschaltet sein. Andernfalls sind die Eingangspegel
LOW und die Frequenzbegrenzung ist deaktiviert.
Aktivierung über das Bussystem
Die SLOF-Funktion wird mit der Datenübertragung des Subindex 6 aktiviert.
Byte 0
Bit 1
X
0
1
Antriebssystem SD2 - Sicherheitsfunktionen SFM / SLOF
).
Bedeutung
Bit 0
0 Aktivierung über OSSD-Hardware
Frequenzbegrenzung wird über die OSSD-Eingänge aktiviert/deaktiviert
1 Aktivierung über Bussystem, Frequenzbegrenzung deaktiviert
1 Aktivierung über Bussystem, Frequenzbegrenzung aktiviert

Sicher begrenztes Drehfeld (SLOF)

Kapitel 9 „Anschlussbe‐
