SIEB & MEYER SD2 Handbuch Seite 21

W
Während
geschlossen (Status FREQUENCY_IN_LIMITS). Wird der gültige Frequenzbereich
verlassen oder es tritt ein Fehler im Signalschaltkreis auf, wird das Relais geöffnet und
somit das Ausgangssignal deaktiviert (Status FREQUENCY_OUT_OF_LIMITS), d. h.
die SPS kann ihr eigenes OSSD-Signal nicht zurücklesen.
Zusätzlich werden vom Antrieb Überwachungsimpulse in das OSSD-Signal eingefügt,
die von der SPS ausgefiltert werden müssen. Diese dienen der Überprüfung der Hard‐
ware-Komponenten. Ein Fehlverhalten führt zum sofortigen Öffnen des Schaltkreises.
Die Signale müssen getaktete OSSD-Signale sein. Statische Signale sind nicht sicher.

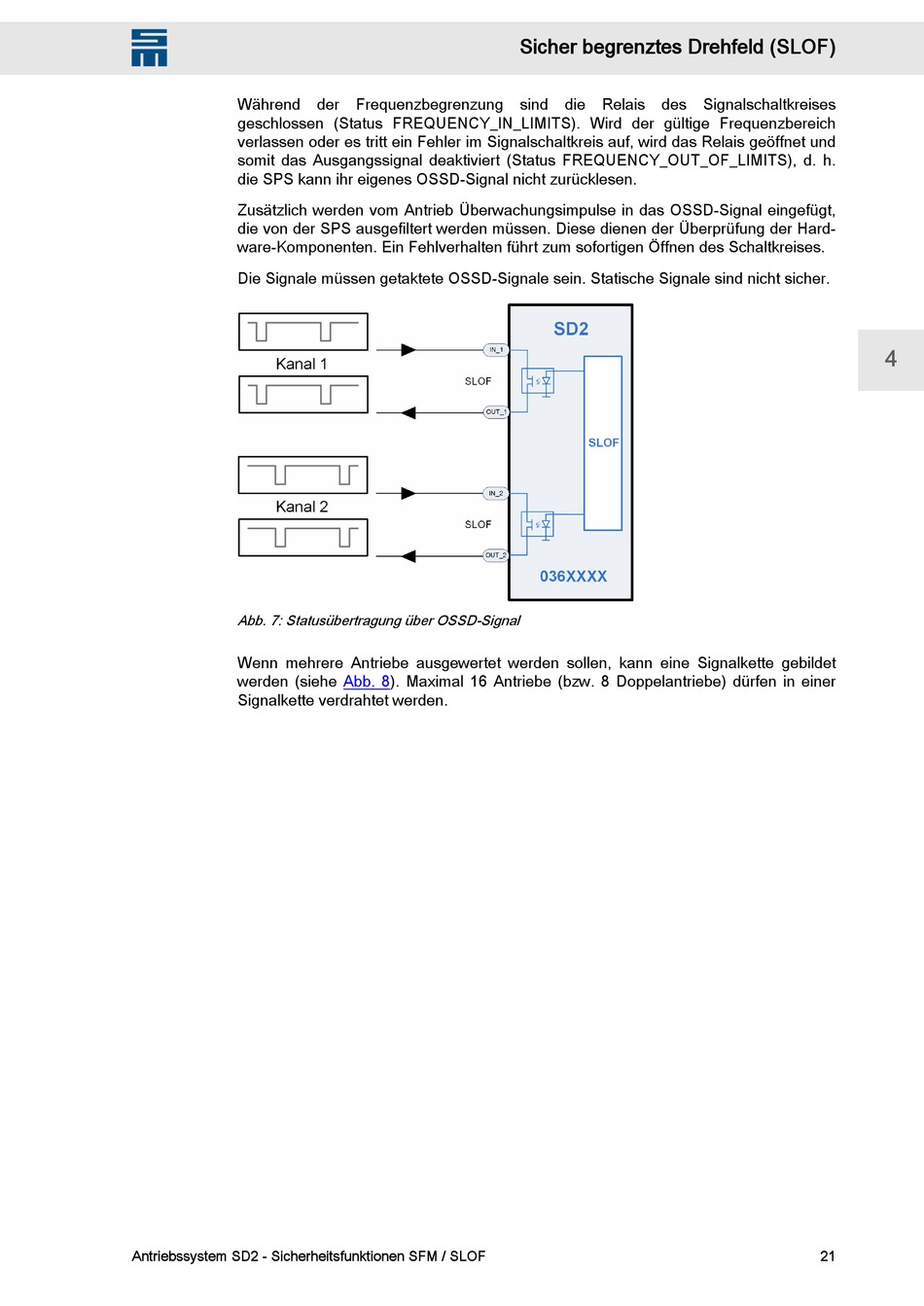

Abb. 7: Statusübertragung über OSSD-Signal
Wenn mehrere Antriebe ausgewertet werden sollen, kann eine Signalkette gebildet
werden (siehe
Signalkette verdrahtet werden.
Antriebssystem SD2 - Sicherheitsfunktionen SFM / SLOF
der Frequenzbegrenzung
Abb. 8). Maximal 16 Antriebe (bzw. 8 Doppelantriebe) dürfen in einer
Sicher begrenztes Drehfeld (SLOF)
sind die Relais des Signalschaltkreises
21
4
