W
Code Beschreibung
W30 reserviert
W31 reserviert

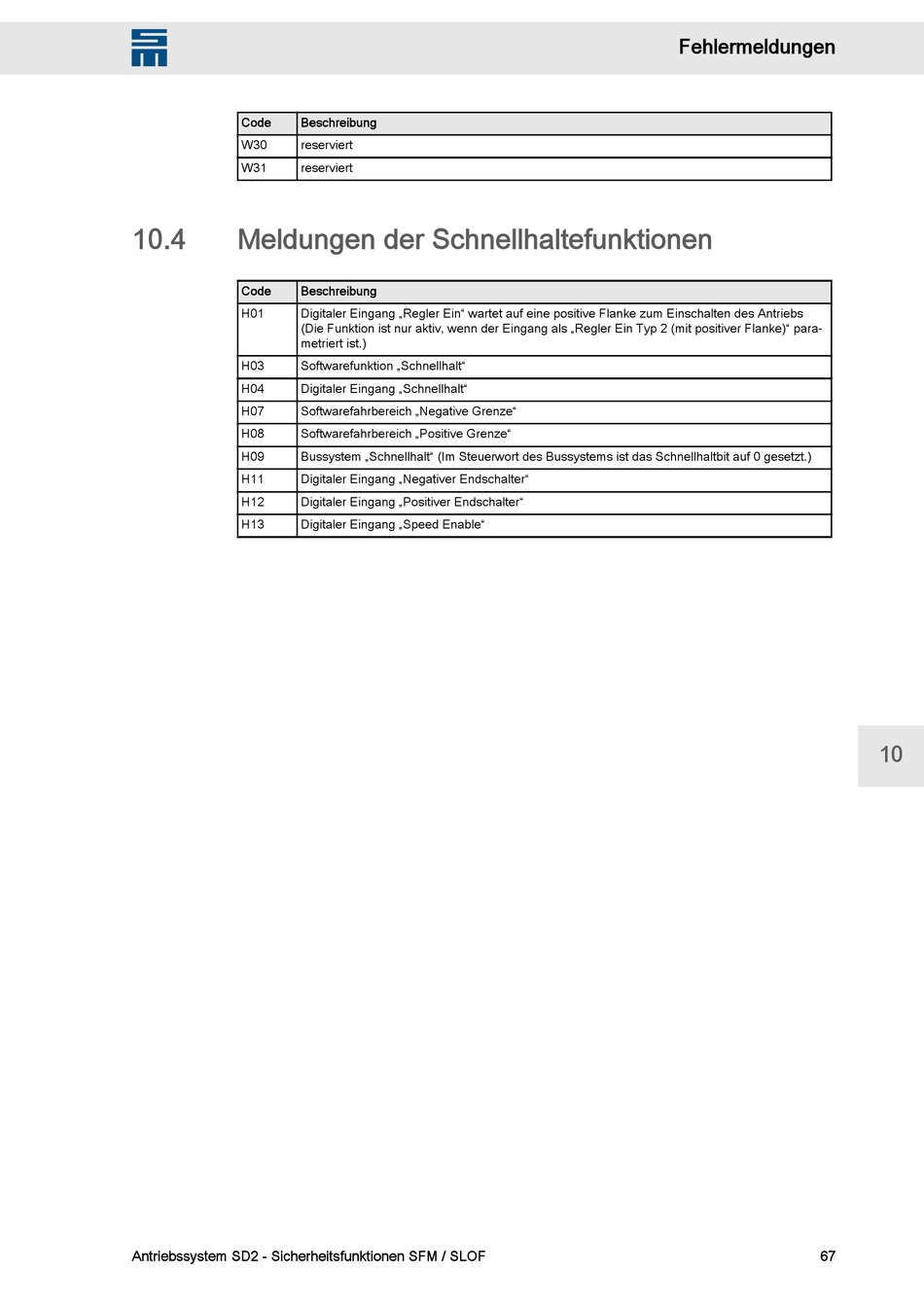

10.4

Meldungen der Schnellhaltefunktionen

Code Beschreibung
H01 Digitaler Eingang „Regler Ein" wartet auf eine positive Flanke zum Einschalten des Antriebs
(Die Funktion ist nur aktiv, wenn der Eingang als „Regler Ein Typ 2 (mit positiver Flanke)" para‐
metriert ist.)
H03 Softwarefunktion „Schnellhalt"
H04 Digitaler Eingang „Schnellhalt"
H07 Softwarefahrbereich „Negative Grenze"
H08 Softwarefahrbereich „Positive Grenze"
H09 Bussystem „Schnellhalt" (Im Steuerwort des Bussystems ist das Schnellhaltbit auf 0 gesetzt.)
H11 Digitaler Eingang „Negativer Endschalter"
H12 Digitaler Eingang „Positiver Endschalter"
H13 Digitaler Eingang „Speed Enable"
