Parametrierung der Grenzfrequenz
Absolute Abweichung
f =
err
Prozentuale Abweichung
f
perr
Grafische Darstellung der systembedingten Abweichung
Die Abweichung zwischen realer und gemessener Umrichter-Ausgangsfrequenz nimmt
mit steigender Ausgangsfrequenz zu. D. h. dass für hohe Ausgangsfrequenzen deut‐
lich größere Reserven in den zu überwachenden Drehzahlschwellen vorgesehen
5
werden müssen.
Folgendes Schaubild zeigt die systembedingte Abweichung der messbaren Ausgangs‐
frequenzen in Abhängigkeit der realen Umrichter-Ausgangsfrequenz.

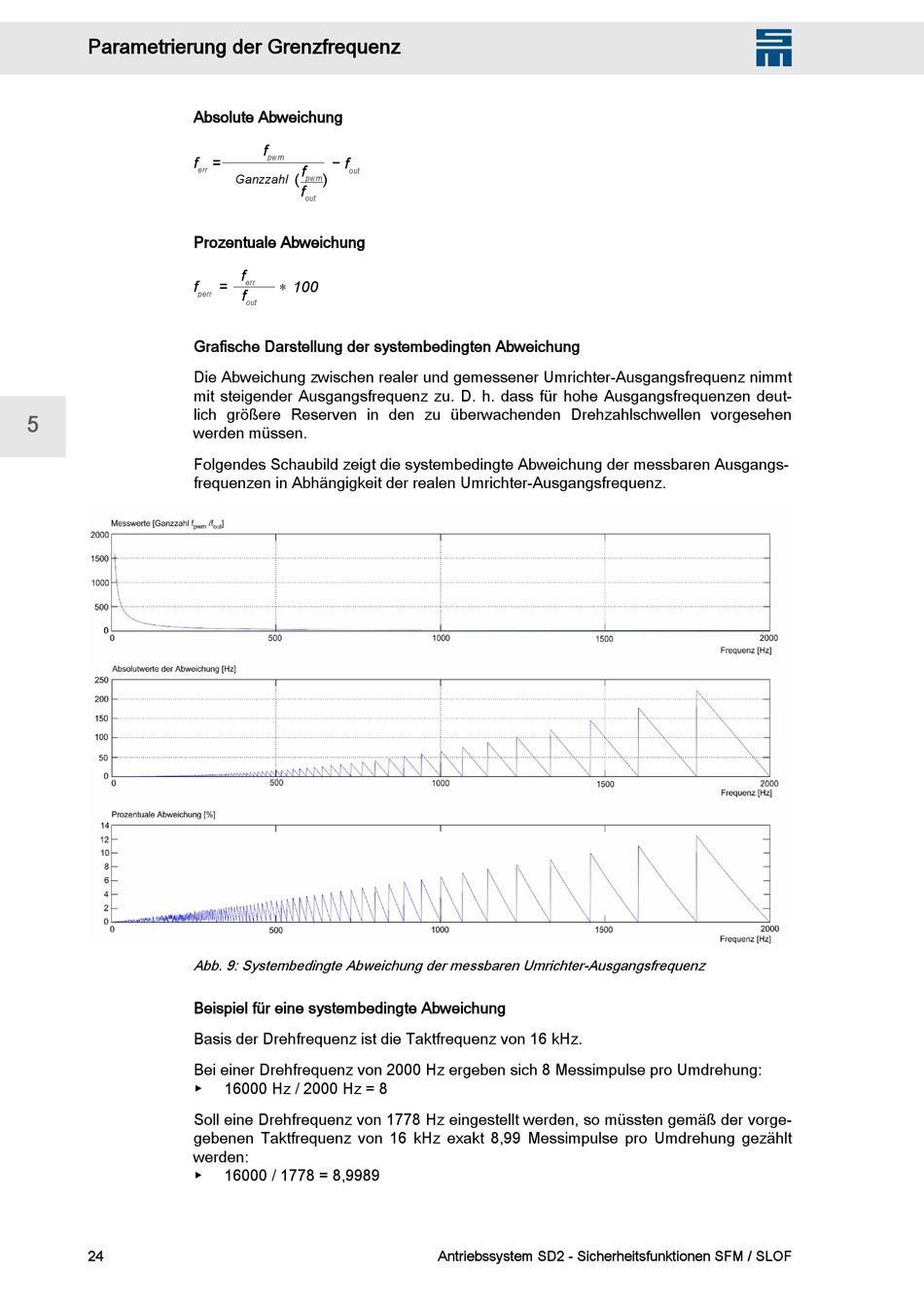

Abb. 9: Systembedingte Abweichung der messbaren Umrichter-Ausgangsfrequenz
Beispiel für eine systembedingte Abweichung
Basis der Drehfrequenz ist die Taktfrequenz von 16 kHz.
Bei einer Drehfrequenz von 2000 Hz ergeben sich 8 Messimpulse pro Umdrehung:
▶
Soll eine Drehfrequenz von 1778 Hz eingestellt werden, so müssten gemäß der vorge‐
gebenen Taktfrequenz von 16 kHz exakt 8,99 Messimpulse pro Umdrehung gezählt
werden:
▶
24
f
pwm
− f
f
out
(
)
Ganzzahl
pwm
f
out
f
=
err
100
*
f
out
16000 Hz / 2000 Hz = 8
16000 / 1778 = 8,9989
