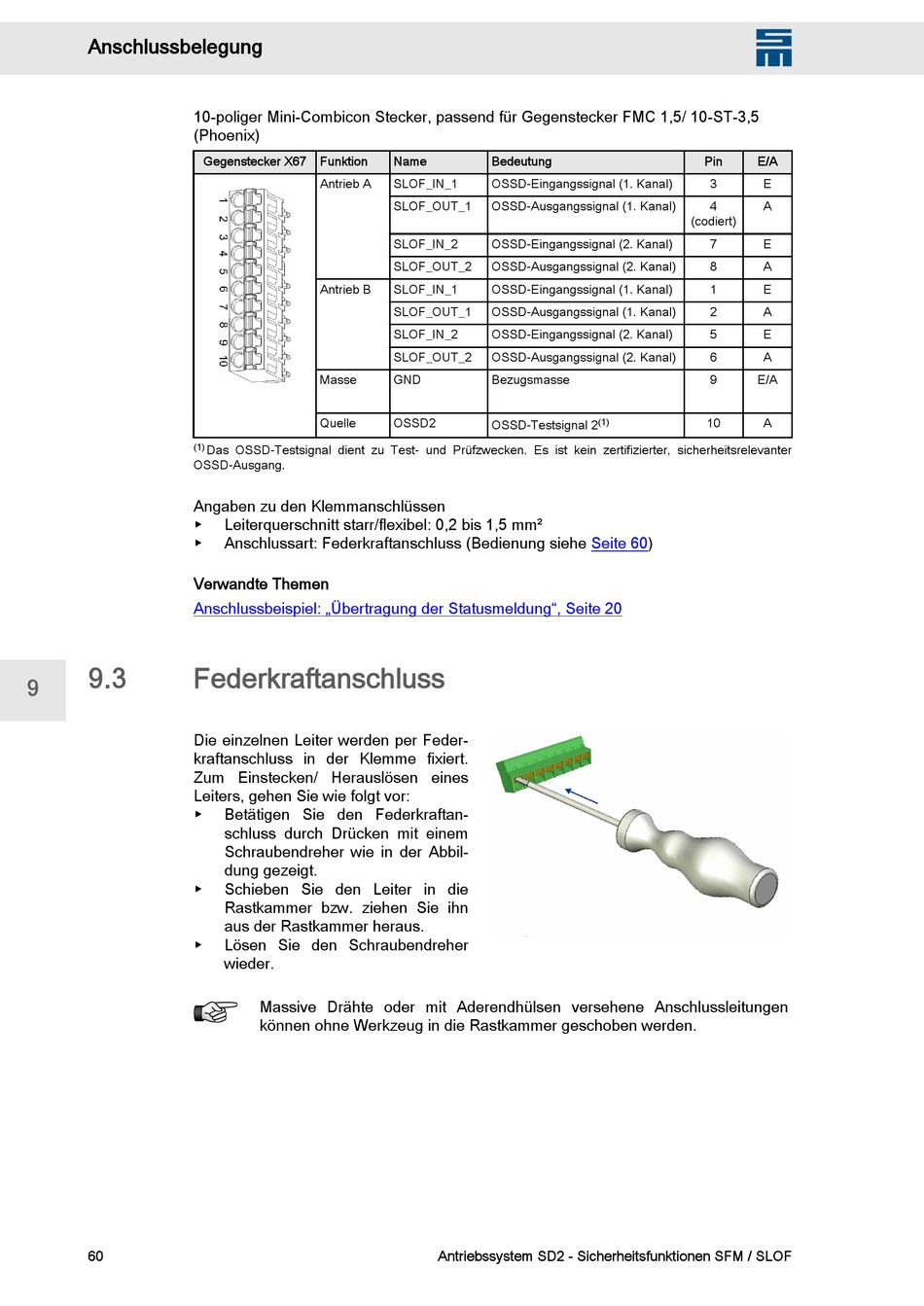

Anschlussbelegung
10-poliger Mini-Combicon Stecker, passend für Gegenstecker FMC 1,5/ 10-ST-3,5
(Phoenix)
(1)
OSSD-Ausgang.
Angaben zu den Klemmanschlüssen
▶
▶
Verwandte Themen
Anschlussbeispiel: „Übertragung der Statusmeldung", Seite 20
9.3

Federkraftanschluss

9
Die einzelnen Leiter werden per Feder‐
kraftanschluss in der Klemme fixiert.
Zum Einstecken/ Herauslösen eines
Leiters, gehen Sie wie folgt vor:
▶
▶
▶
60
Gegenstecker X67 Funktion
Antrieb A
Antrieb B
Masse
Quelle
Das OSSD-Testsignal dient zu Test- und Prüfzwecken. Es ist kein zertifizierter, sicherheitsrelevanter
Leiterquerschnitt starr/flexibel: 0,2 bis 1,5 mm²
Anschlussart: Federkraftanschluss (Bedienung siehe
Betätigen Sie den Federkraftan‐
schluss durch Drücken mit einem
Schraubendreher wie in der Abbil‐
dung gezeigt.
Schieben Sie den Leiter in die
Rastkammer bzw. ziehen Sie ihn
aus der Rastkammer heraus.
Lösen Sie den Schraubendreher
wieder.
Massive Drähte oder mit Aderendhülsen versehene Anschlussleitungen
können ohne Werkzeug in die Rastkammer geschoben werden.
Name Bedeutung
SLOF_IN_1 OSSD-Eingangssignal (1. Kanal)
SLOF_OUT_1 OSSD-Ausgangssignal (1. Kanal)
SLOF_IN_2 OSSD-Eingangssignal (2. Kanal)
SLOF_OUT_2 OSSD-Ausgangssignal (2. Kanal)
SLOF_IN_1 OSSD-Eingangssignal (1. Kanal)
SLOF_OUT_1 OSSD-Ausgangssignal (1. Kanal)
SLOF_IN_2 OSSD-Eingangssignal (2. Kanal)
SLOF_OUT_2 OSSD-Ausgangssignal (2. Kanal)
GND Bezugsmasse
OSSD2
OSSD-Testsignal 2
Antriebssystem SD2 - Sicherheitsfunktionen SFM / SLOF
W
Pin E/A
3 E
4 A
(codiert)
7 E
8 A
1 E
2 A
5 E
6 A
9 E/A
10 A
(1)
Seite 60)
