7.3.4 Tutorial zur Teilstückbenutzung
Wenn Sie ein Objekt messen möchten, welches länger ist als die effektive Nutzungslänge des Laser-
Messsystems, müssen Sie dieses zunächst in einzelne Teilstücke unterteilen (nur auf dem Papier), die
die Nutzlänge nicht überschreiten (siehe Bild 14.4.1). Beachten Sie, dass die minimale Anzahl an
Messpunkten nicht weniger als 3 betragen sollte und mindestens einer mehr als die Anzahl an
Überlappungspunkten (minimale Anzahl an Überlappungspunkten beträgt 2). Führen Sie zunächst eine
grobe Laser-Ausrichtung für das erste Teilstück durch. Wenn die Messungen für das aktuelle Teilstück
abgeschlossen sind, bewegen Sie den Transmitter so nah zum ersten Überlappungspunkt wie möglich.
Führen Sie nun eine grobe Laser-Ausrichtung für das nächste Teilstück durch und starten Sie die
Messung. Platzieren Sie den Empfänger auf dem ersten Überlappungspunkt. Kontrollieren Sie immer auf
dem Display des PCE-TU 3, dass die aktuelle Punktnummer und Teilstücknummer korrekt sind. Wie

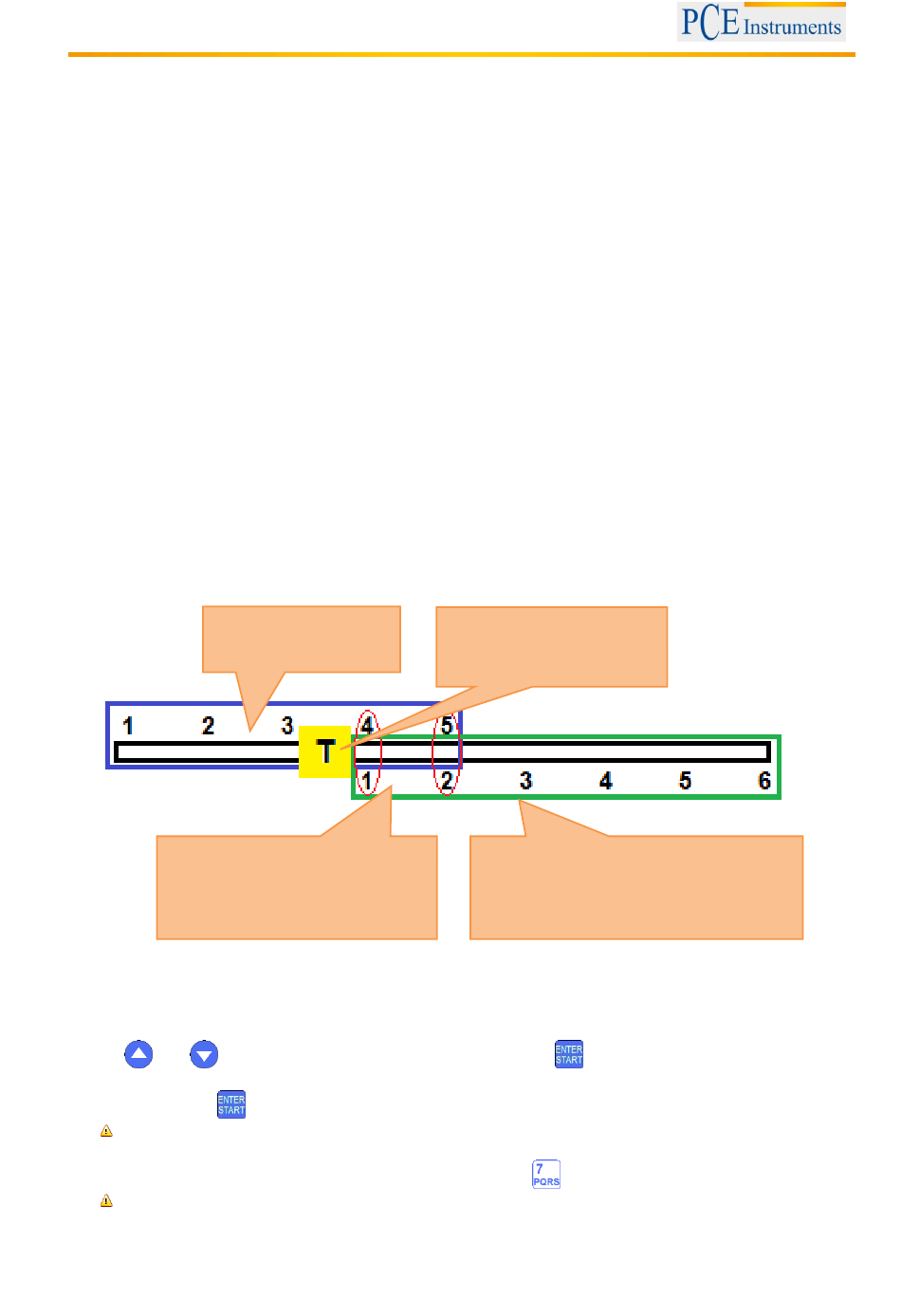

Punktnummern, Teilstücke und Überlappungspunkte zusammenhängen, zeigt Bild 14.4.1.
In diesem Beispiel unterteilen wir das Objekt in zwei Teilstücke. Das erste Teilstück verfügt über 5
Messpunkte (Positionen) und das zweite Teilstück über 6 Messpunkte, einschließlich der
Überlappungspunkte. Sammeln Sie zunächst die Empfängerwerte des ersten Teilstücks von Punkt 1 bis
5. Bewegen Sie dann den Transmitter zu seiner nächsten Position (gelbes Rechteck). Führen Sie nun
eine grobe Ausrichtung für das zweite Teilstück durch.
Beachten Sie Folgendes:
Punkt 1 auf dem zweiten Teilstück hat dieselbe physische Position auf dem Objekt wie Punkt 4 auf dem
ersten Teilstück.
Punkt 2 auf dem zweiten Teilstück hat dieselbe physische Position auf dem Objekt wie Punkt 5 auf dem
ersten Teilstück.
Die Distanz zwischen Punkt 2 und 3 auf dem zweiten Teilstück entspricht der Distanz zwischen Punkt 5
auf dem ersten Teilstück und Punkt 3 auf dem zweiten Teilstück, so dass diese Distanz nach dem ersten
Teilstück als Nächstes zur Gesamtlänge des Objektes beiträgt.
Erstes Teilstück von
Bild 14.4.1
Punkt 1 bis Punkt 5
Absichtliche Überlappung der
Punkte 4 und 5 des ersten
Teilstücks mit den Punkten 1 und
2 des zweiten Teilstücks
7.3.5

Live-Modus

Um eine Live-Messung an einer ausgewählten Position durchzuführen, platzieren Sie den Empfänger an
dieser Position.
Schalten Sie nun im Ergebnisbildschirm in den Referenzlinien-Modus und in die Tabellenansicht. Wählen
Sie mit und die gewünschte Ebene aus und drücken Sie
gelangen, wo Sie den Live-Modus aktivieren können.
Drücken Sie erneut
Bewegen Sie keine Teile, bis ein blinkendes „LIVE MODE" erscheint!
Bewegen Sie das Objekt in Richtung null, anhand der Messwerte auf dem Bildschirm. Um den Live-
Modus zu stoppen und das Ergebnis zu erhalten, drücken Sie
Stoppen Sie den Live-Modus nicht, während die Messdaten nicht bereit sind (Laserstrahl
außerhalb des Ziels, Sanduhr-Symbol oder Verbindungsprobleme)
BETRIEBSANLEITUNG
, um den Live-Modus zu starten.
Transmitterposition zur
Messung des zweiten
Teilstücks
Zweites Teilstück von Punkt 1 bis Punkt
6 mit den Punkten 1 und 2 als
Überlappungspunkte (erneute Messung
der Punkte)
, um zum Messbildschirm zu
.
