BETRIEBSANLEITUNG
Horizontale Live-Ausrichtung
Um die horizontale Live-Ausrichtung zu starten, sollten sich die Sensoren in der 9- oder 3-Uhr-Position
befinden. Wenn Sie die Wellen drehen müssen, pausieren Sie die Live-Ausrichtung, indem Sie
drücken. Drehen Sie nun die Wellen in die gewünschte Position und setzen Sie die Live-Ausrichtung
durch erneutes Drücken von
fort. Vergessen Sie nicht, manuell Winkel einzutragen, falls diese Option
aktiviert ist. Nach kurzer Mittelung sollte die gewünschte Ebene für die Live-Ausrichtung freigegeben sein
(´Sie erkennen dies am blinkenden Ankreuzfeld in der Ebenen-Überschrift). Lösen Sie nun die
Maschinenfüße und starten Sie die Justierung anhand der berechneten Korrekturwerte.
Vertikale Live-Ausrichtung
Um die vertikale Live-Ausrichtung zu starten, sollten sich die Sensoren in der 6- oder 12-Uhr-Position
befinden. Wenn Sie die Wellen drehen müssen, führen Sie dies wie unter „horizontale Live-Ausrichtung"
beschrieben durch. Ebene 6-12 sollte nun für die Live-Ausrichtung freigegeben sein. Lösen Sie nun die
Maschinenfüße und richten Sie diese anhand der Korrekturwerte aus.
Biaxiale (Y,X) Live-Ausrichtung
Die biaxiale Live-Ausrichtung läuft fast wie die horizontale oder vertikale Ausrichtung ab, nur dass hier die
Sensoren nicht in eine vordefinierte Position gebracht werden müssen. Es ist jedoch empfehlenswert, die
Sensoren ca. in einem Winkel von 45 ° zu positionieren (45 °, 135 °, 225 °, 315 °), um Messfehler zu
vermeiden.
Bewegungen der Wellen müssen während der biaxialen Ausrichtung vermieden werden!
Weiterführen der Arbeit, nachdem die Position der Sensoren verändert wurde
Bevor Sie die Arbeit weiterführen, nachdem die Position der Sensoren verändert wurde, müssen Sie die
Sensoren in zwei vordefinierte Positionen bringen (3-/9-Uhr und 6-/12-Uhr). Es erscheint ebenfalls eine
Nachricht auf dem Bildschirm, die das nötige Vorgehen erklärt. Vergessen Sie nicht die manuelle
Winkeleingabe, falls diese Option aktiviert ist. Wenn die Sensoren in die vordefinierten Positionen
gebracht wurden, wird nach einer kurzen Einschwingzeit von 15 Sekunden automatisch mit dem
nächsten Schritt weitergemacht. Sind die Wellen schon gesetzt, kann der Einschwingvorgang per Druck
auf
übersprungen werden.

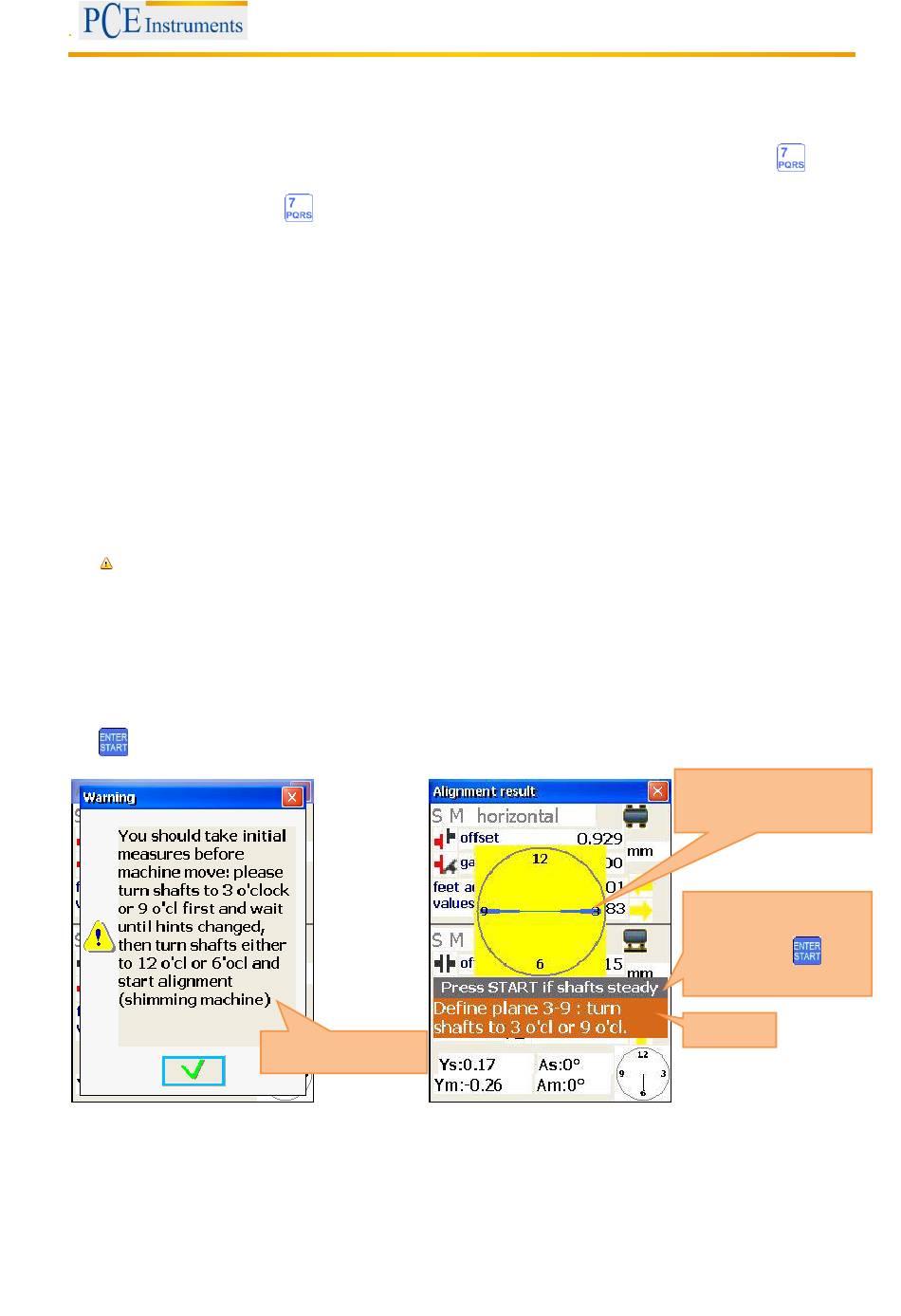

Anzeige der vor-
definierten Position
Wenn die Wellen
schon gesetzt sind,
drücken Sie
zum
Überspringen.
Hinweis
Benachrichtigung
Nachdem der erste Schritt abgeschlossen ist (z.B. 3-/9-Uhr Position), ändern sich die Positionsanzeige
und der Hinweis für den zweiten Schritt (z.B. 6-/12-Uhr Position).
Nachdem der zweite Schritt ebenfalls abgeschlossen ist, verschwinden der Hinweis und das gelbe
Ziffernblatt und die Live-Ausrichtung beginnt.
