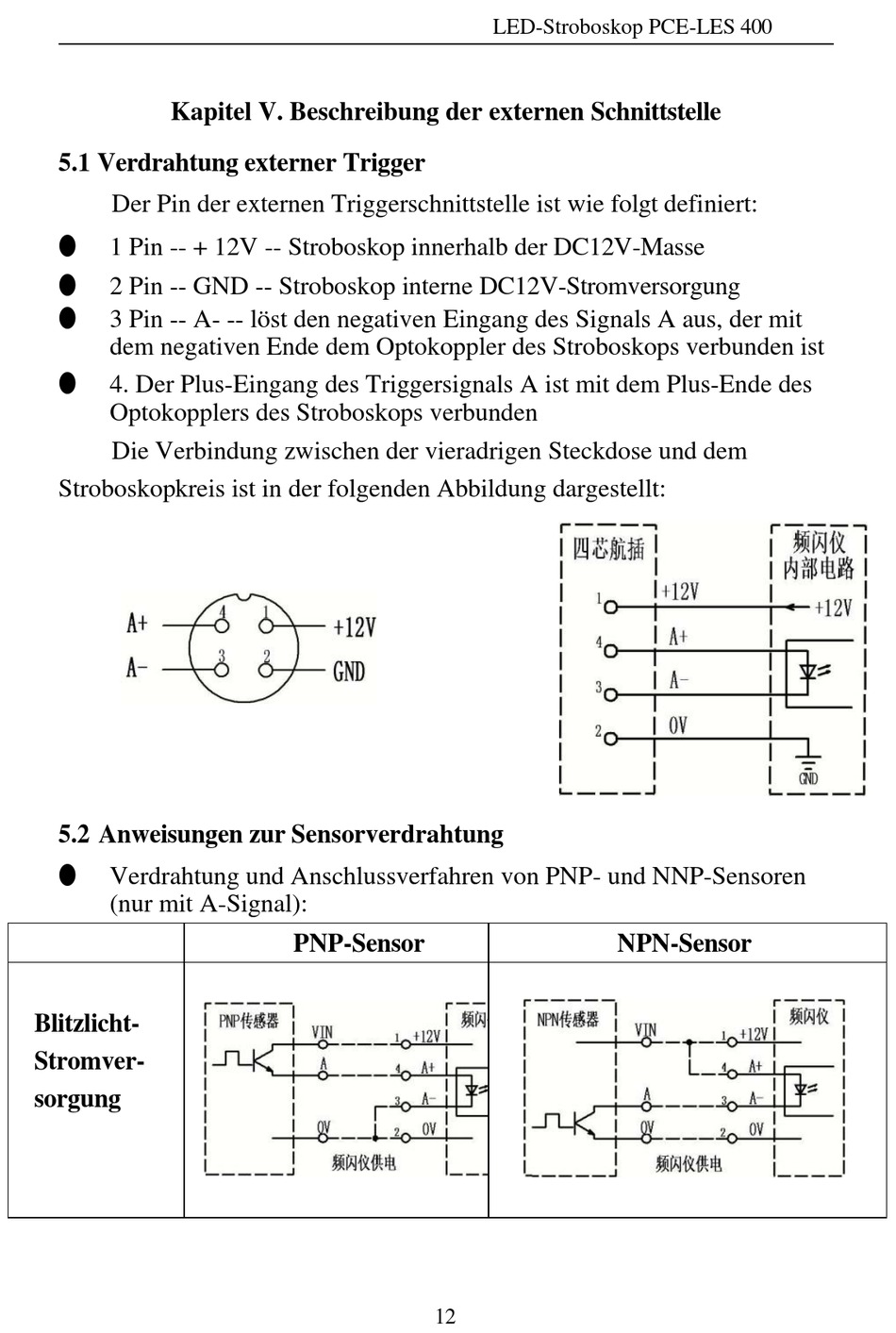

Kapitel V. Beschreibung der externen Schnittstelle

5.1 Verdrahtung externer Trigger

Der Pin der externen Triggerschnittstelle ist wie folgt definiert:
⚫
1 Pin -- + 12V -- Stroboskop innerhalb der DC12V-Masse
⚫
2 Pin -- GND -- Stroboskop interne DC12V-Stromversorgung
⚫
3 Pin -- A- -- löst den negativen Eingang des Signals A aus, der mit
dem negativen Ende dem Optokoppler des Stroboskops verbunden ist
⚫
4. Der Plus-Eingang des Triggersignals A ist mit dem Plus-Ende des
Optokopplers des Stroboskops verbunden
Die Verbindung zwischen der vieradrigen Steckdose und dem
Stroboskopkreis ist in der folgenden Abbildung dargestellt:

5.2 Anweisungen zur Sensorverdrahtung

⚫
Verdrahtung und Anschlussverfahren von PNP- und NNP-Sensoren
(nur mit A-Signal):
Blitzlicht-
Stromver-
sorgung
PNP-Sensor
12
LED-Stroboskop PCE-LES 400
NPN-Sensor
