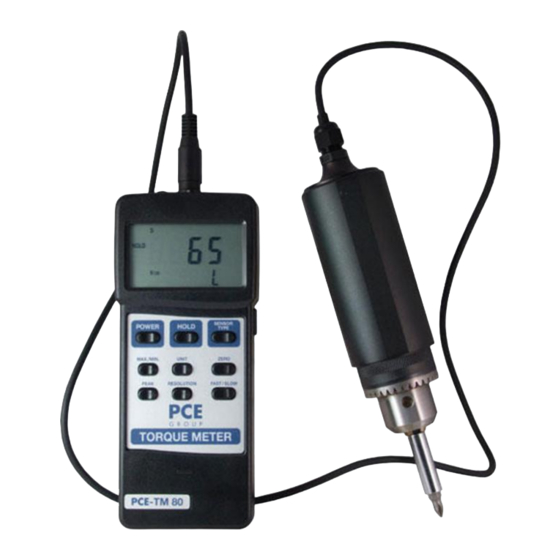

Bedienungsanleitung
Drehmomentmessgerät
PCE-TM 80
Version 1.1
11.10.2011
Werbung
Verwandte Anleitungen für PCE Instruments PCE-TM 80
Inhaltszusammenfassung für PCE Instruments PCE-TM 80

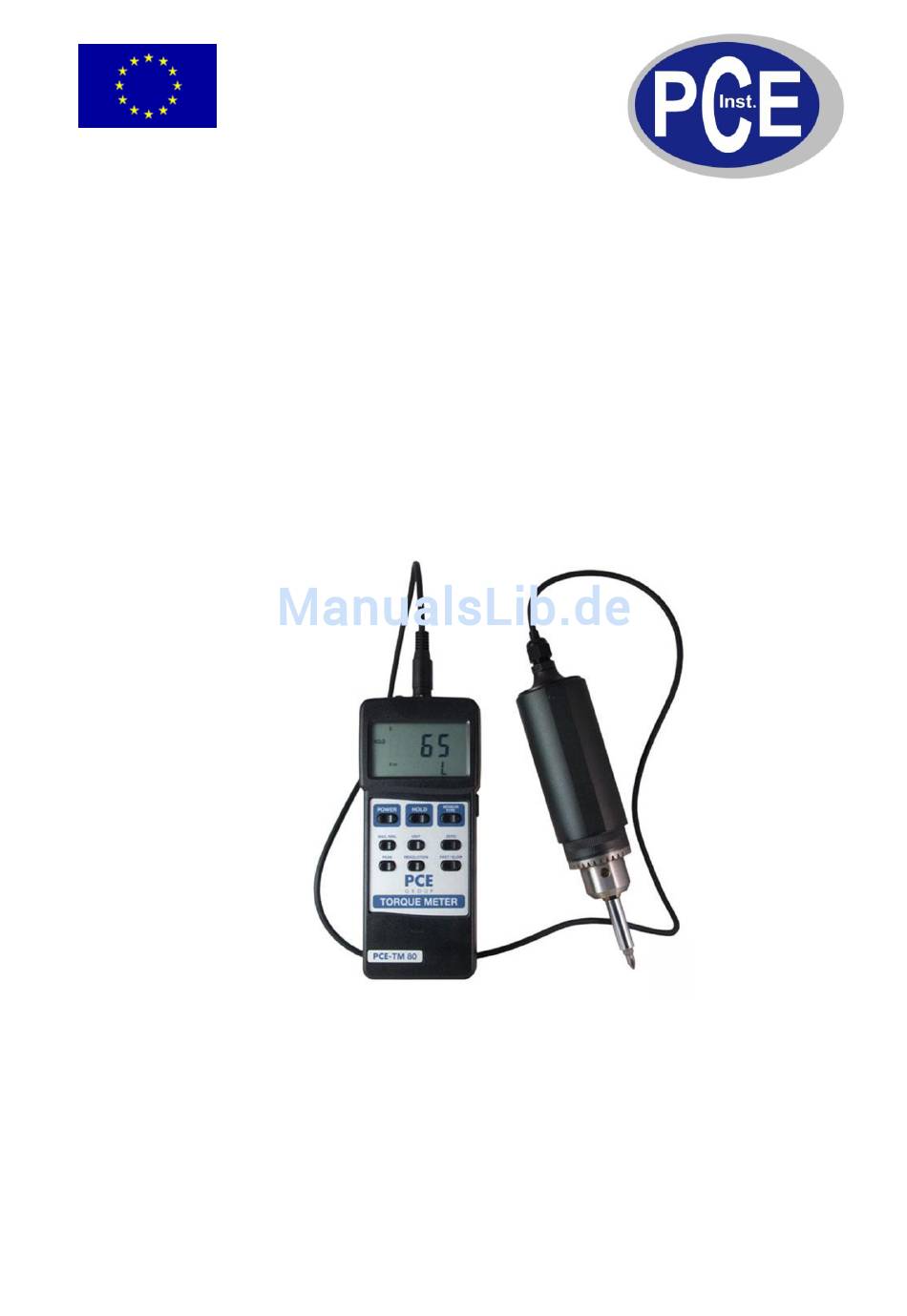

- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Drehmomentmessgerät PCE-TM 80 Version 1.1 11.10.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis 1 Ausstattung ....................3 2 Spezifikationen ..................3 3 Bedienelemente ..................4 Anzeige ............................4 EIN- / AUS-Taste ........................4 Hold-Taste ..........................4 "Max./Min."-Taste ........................4 Einheiten-Taste ..........................4 Peak-Taste ..........................4 Auflösung-Taste .........................4 Sensor-Typ-Taste ........................4 Null-Taste ..........................4 Fast/Slow-Taste (Schnell / Langsam) 3.10 ..................4 Batteriefach 3.11... -
Seite 3: Ausstattung
225 g - Kraftaufnehmer ca. 665 g Abmessung - Gerät 180 x 72 x 32 mm - Kraftaufnehmer Ø 48 x 160 mm Lieferumfang: Drehmoment-Messgerät PCE-TM 80, externer Drehmomentaufnehmer, Bohrfutterschlüssel, Kunststoff-Transportkoffer und Bedienungsanleitung Erhältliches Zubehör: ISO Kalibrierzertifikat Software RS-232 auf USB-Adapter... -
Seite 4: Bedienelemente
BETRIEBSANLEITUNG www.warensortiment.de 3. Bedienelemente Anzeige 3.11 Batteriefach EIN- / AUS-Schalter 3.12 Sensoreingang Hold-Taste 3.13 RS-232 Ausgang „Max./Min.“-Taste 3.14 Sensorkabel mit Stecker Einheiten-Taste 3.15 Drehmomentsensor Peak-Taste 3.16 Zahnkranz Auflösung-Taste 3.17 Bohrfutter Sensor-Typ-Taste 3.18 Bohrfutterschlüssel Null-Taste 3.10 Fast/Slow-Taste (Schnell/Langsam) -
Seite 5: Messvorgang
BETRIEBSANLEITUNG www.warensortiment.de Messvorgang Stecken Sie den Stecker vom Sensorkabel (3.14) in den Eingang des Messgerätes (3.12). Über die EIN-/AUS-Taste (3.2) schalten Sie das Gerät ein. Über die Sensor-Typ-Taste wählen Sie den Typ des Sensors (welcher auf dem Drehmomentsensor (3.15) angegeben ist) aus. Drücken Sie die Sensor-Typ-Taste so oft bis „15 kg cm“... -
Seite 6: Auto-Power-Off
BETRIEBSANLEITUNG www.warensortiment.de Auto-Power-Off Das Gerät verfügt über eine automatische Abschaltung zur Batterieschonung. Wenn innerhalb 10 Minuten keine Taste gedrückt wird schaltet sich das Gerät aus. Sie können diese Funktion abschalten indem Sie die „Max./Min.“-Taste (3.4) drücken. In dieser Funktion ist die automatische Abschaltung deaktiviert, „REC“ erscheint im Display. RS-232 Schnittstelle Das Messgerät verfügt über eine RS-232 Schnittstelle über eine 3,5 mm Klinkensteckerbuchse (3.13). -
Seite 7: Batterieaustausch
BETRIEBSANLEITUNG www.warensortiment.de Batterieaustausch Wenn links im Display das Batteriesymbol erscheint sollten Sie die Batterie austauschen. Eine zu schwache Batteriespannung kann zu Ungenauigkeiten während der Messung führen. Schalten Sie das Gerät aus Schieben Sie den Batteriefachdeckel vom Geräte selber weg und tauschen Sie die Batterie. Anschließend schieben Sie den Deckel wieder zurück.
