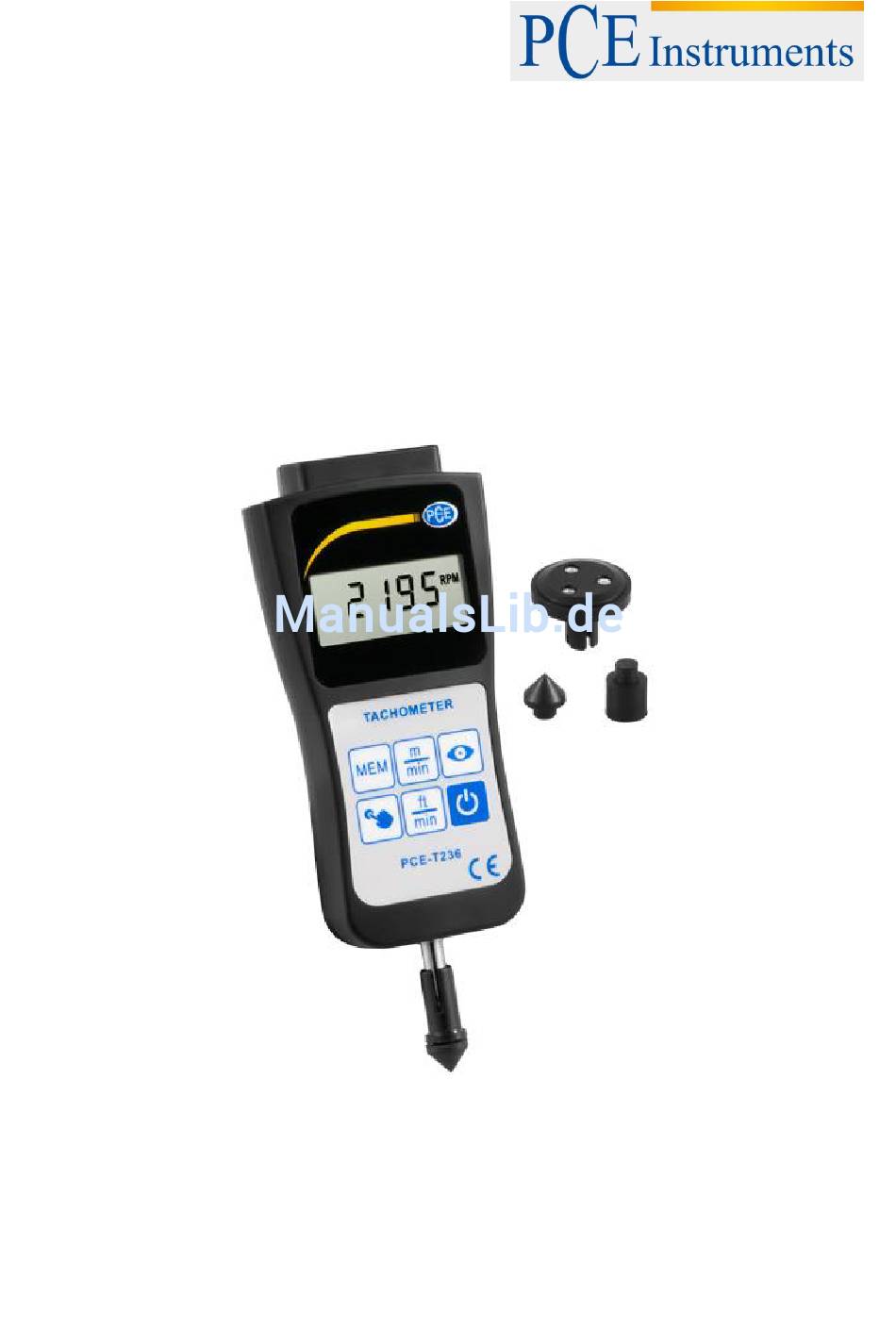

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Handdrehzahlmesser PCE-T236 Version 1.0 Erstelldatum 13.04.2016 Letzte Änderung 13.04.2016...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Lieferumfang ..........................3 Sicherheitsinformationen ..................3 Technische Daten ....................4 Systembeschreibung ....................5 Einschalten ..........................5 Drehzahlmessung ........................5 4.2.1 Optische Messung ......................... 5 4.2.2 Kontakt Messung ........................... 5 4.2.3 Oberflächengeschwindigkeit ......................5 Speicher............................5 Batterien ............................. -
Seite 3: Einleitung

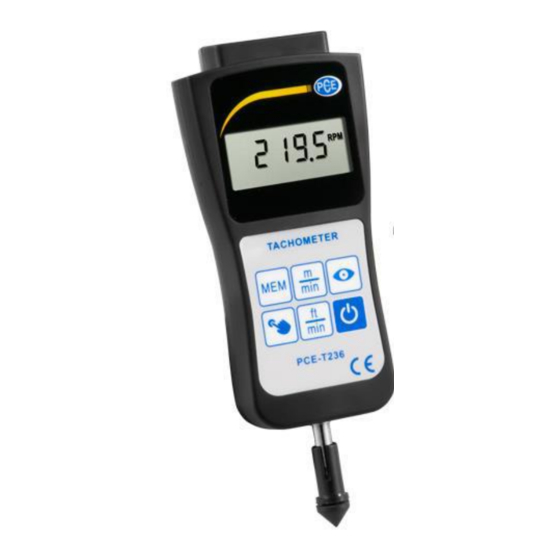

BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Handdrehzahlmesser PCE-T236 von PCE Instruments entschieden haben. Mit dem Handdrehzahlmesser PCE-T236 können Sie sowohl kontaktierend, wie auch optisch messen. Damit bietet Ihnen das Gerät die Möglichkeit Maschinen, Wellen und Förderbänder zu kontrollieren und Instandhaltungsarbeiten durchzuführen, bzw. -
Seite 4: Technische Daten
BETRIEBSANLEITUNG Technische Daten Messbereiche Optische Messung 5 … 99999 U/min Kontaktmessung 0,5 … 19999 U/min 0,05 … 1999 m/min 0,2 … 6560 ft/min Auflösung Optische Messung 0,5 … 999,9 = 0,1 U/min 1000 … 99999 = 1,0 U/min Kontaktmessung 0,5 … 999,9 = 0,1 U/min 1000 …... -
Seite 5: Systembeschreibung
4.2.3 Oberflächengeschwindigkeit Mit dem PCE-T236 können Sie auch die Oberflächengeschwindigkeit messen. Dies ist einmal in Metern pro Minute (Taster 5) und in Fuß pro Minute (Taster 8) möglich. Dazu setzen Sie bitte das große Laufrad auf. Dieses hat einen größeren Umfang als die anderen Aufsätze. Dieser Umfang ist jedoch im Gerät zur Umrechnung hinterlegt. -
Seite 6: Batterien
BETRIEBSANLEITUNG Batterien Um das Gerät zu betreiben, müssen Sie vier 1,5 V Batterien des Typs AAA einlegen. Öffnen Sie dazu die Abdeckung auf der Rückseite des Geräts. Legen Sie nun die Batterien entsprechend der Angaben im Deckel ein. Schließen Sie danach das Messgerät wieder. Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich...
