Ergebnis betrachten und speichern

Zum besseren Verständnis werden die Ergebnisse der Messung als Gitter angezeigt, wobei die relative
Position der einzelnen Punkte zur Referenzebene grafisch angezeigt wird. Jeder Punkt wird als farbiger
Kreis oder als farbiges Dreieck (Dreieck = Referenzpunkt) angezeigt und ist mit einem „+", „-„ oder einer
Null versehen. Ein „+" bedeutet oberhalb und ein „-„ unterhalb der Referenzebene.
bedeutet „exzellent" (Toleranz <25 %)
Eine blaue Farbe
bedeutet „gut" (Toleranz <50 %)
Eine grüne Farbe
bedeutet „Warnung" (Toleranz <100 %)
Eine gelbe Farbe
bedeutet „schlecht" (Toleranz ≥100 %)
Eine rote Farbe

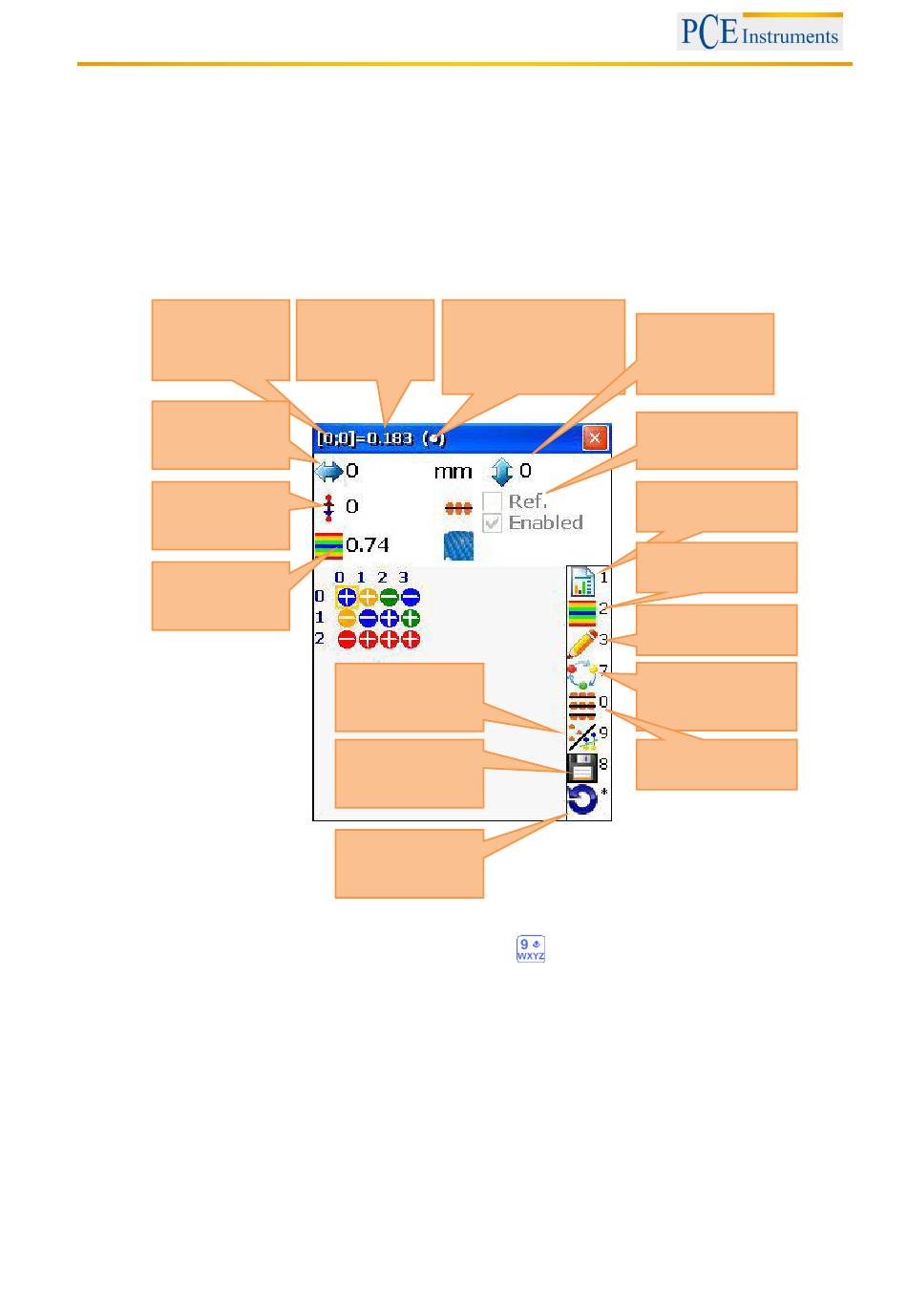

Die Kopfzeile des Bildschirms zeigt die Koordinaten und den Messwert des ausgewählten Punktes an.
Der Wert hängt vom gewählten Modus ab.
Punkt-
Koordinaten
[Zeile; Spalte]
Y-Achsen-
Position des
Punktes
Punkt
Verschiebung
Toleranzwert
(hier 0,74 mm)
Referenzebenen-Modi
Es gibt drei Referenzebenen-Modi, zwischen denen Sie mit
Keine Referenzebene („No reference plane"): Das Ergebnis ist der unveränderte Empfängerwert;
Laser-Referenzebene („Laser plane"): Wenn keine Referenzpunkte definiert sind, ist das Ergebnis der
unveränderte Empfängerwert; wenn drei Referenzpunkte definiert sind, ist das Ergebnis die Differenz
zwischen der berechneten Drei-Punkte-Referenzebene und dem Empfängerwert.
Best-Fit-Ebene („Best fit plane"): Das Ergebnis ist die Differenz aus der berechneten Best fit-Ebene und
dem Empfängerwert.
BETRIEBSANLEITUNG
Daten zu Punkt
Punkt-
verfügbar (wurde
Messergebnis
nicht übersprungen)
Referenzebene
ändern
Speichern
Zurück zur
Datenermittlung
56
Y-Achsen-
Position des
Punktes
Referenzpunkt,
wenn ausgewählt
Statistiken
ansehen
Ändern
Punkt bearbeiten
Referenzpunkt
definieren/zurück-
setzen
Value-Modus
ändern
umschalten können.
