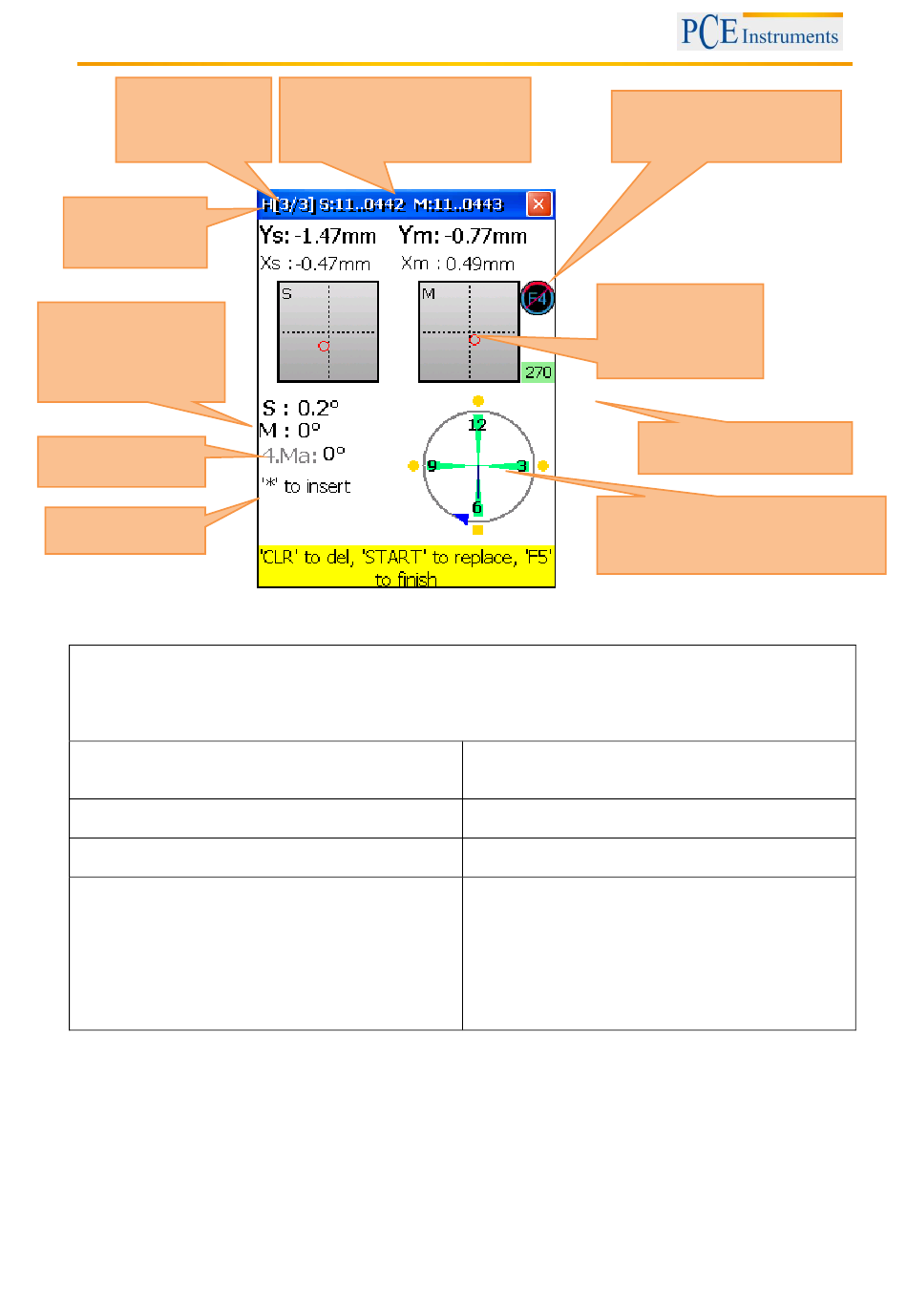

Erklärung des Ziffernblattes
Gespeicherte Messpunkte sind durch grüne Bereiche auf dem Ziffernblatt und durch farbige Punkte
daneben gekennzeichnet. Die farbigen Punkte sind standardmäßig rund. Wenn ein farbiger Punkt zum
Quadrat wird, heißt dies, dass Sie gerade diesen gespeicherten Messpunkt betrachten. Die Farbe der
Punkte gibt Aufschluss über die Standardabweichung von der aktuellen Ausrichtungsfunktion.
BETRIEBSANLEITUNG
Seriennummern der
Sensoren. „No sensor", wenn
keine Daten empfangen
werden können
28
Auto-Sweep bei vertikalen
Maschinen nicht erlaubt
Laserstrahl-
Positionsanzeige
Ziffernblatt mit den Messpunkten
und den grafisch angezeigten
Ein blauer Punkt bedeutet, dass die Daten noch
nicht bereit sind (weniger als 3 Messpunkte
gespeichert)
Ein grüner Punkt bedeutet, dass die Daten gut
sind.
Ein gelber Punkt bedeutet, dass die Daten nicht
gut, aber akzeptabel sind.
Ein roter Punkt bedeutet, dass die Daten schlecht
sind. Diese Messung muss gelöscht oder
wiederholt werden.
Wenn Sie eine geringe Anzahl von Messpunkten
verwenden, kann es sein, dass andere Messwerte
schlecht sind und nicht dieser. Verwenden Sie in
diesem Fall mehr Messpunkte, um
herauszufinden, welcher Messwert schlecht ist.
Gesamt-Rotationswinkel,
muss größer als 60 ° sein
Winkeln
