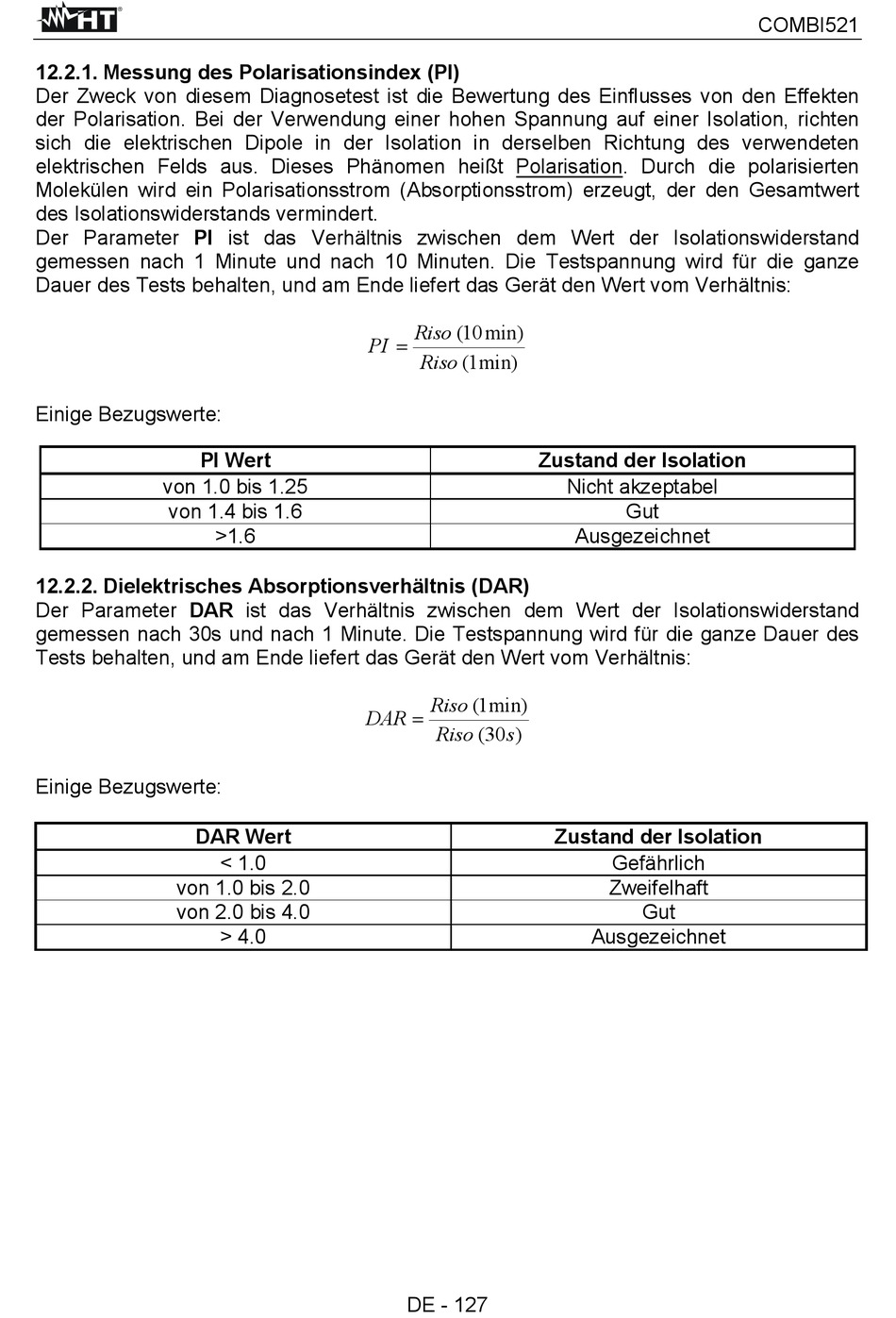

12.2.1. Messung des Polarisationsindex (PI)

Der Zweck von diesem Diagnosetest ist die Bewertung des Einflusses von den Effekten
der Polarisation. Bei der Verwendung einer hohen Spannung auf einer Isolation, richten
sich die elektrischen Dipole in der Isolation in derselben Richtung des verwendeten
elektrischen Felds aus. Dieses Phänomen heißt Polarisation. Durch die polarisierten
Molekülen wird ein Polarisationsstrom (Absorptionsstrom) erzeugt, der den Gesamtwert
des Isolationswiderstands vermindert.
Der Parameter PI ist das Verhältnis zwischen dem Wert der Isolationswiderstand
gemessen nach 1 Minute und nach 10 Minuten. Die Testspannung wird für die ganze
Dauer des Tests behalten, und am Ende liefert das Gerät den Wert vom Verhältnis:
Einige Bezugswerte:
PI Wert
von 1.0 bis 1.25
von 1.4 bis 1.6
12.2.2. Dielektrisches Absorptionsverhältnis (DAR)
Der Parameter DAR ist das Verhältnis zwischen dem Wert der Isolationswiderstand
gemessen nach 30s und nach 1 Minute. Die Testspannung wird für die ganze Dauer des
Tests behalten, und am Ende liefert das Gerät den Wert vom Verhältnis:
Einige Bezugswerte:
DAR Wert
von 1.0 bis 2.0
von 2.0 bis 4.0
PI 
>1.6
DAR 
< 1.0
> 4.0
Riso ( 10 min)
Riso 1 ( min)
Zustand der Isolation
Nicht akzeptabel
Ausgezeichnet
Riso 1 ( min)
Riso ( 30 s )
Zustand der Isolation
DE - 127
COMBI521
Gut
Gefährlich
Zweifelhaft
Gut
Ausgezeichnet
