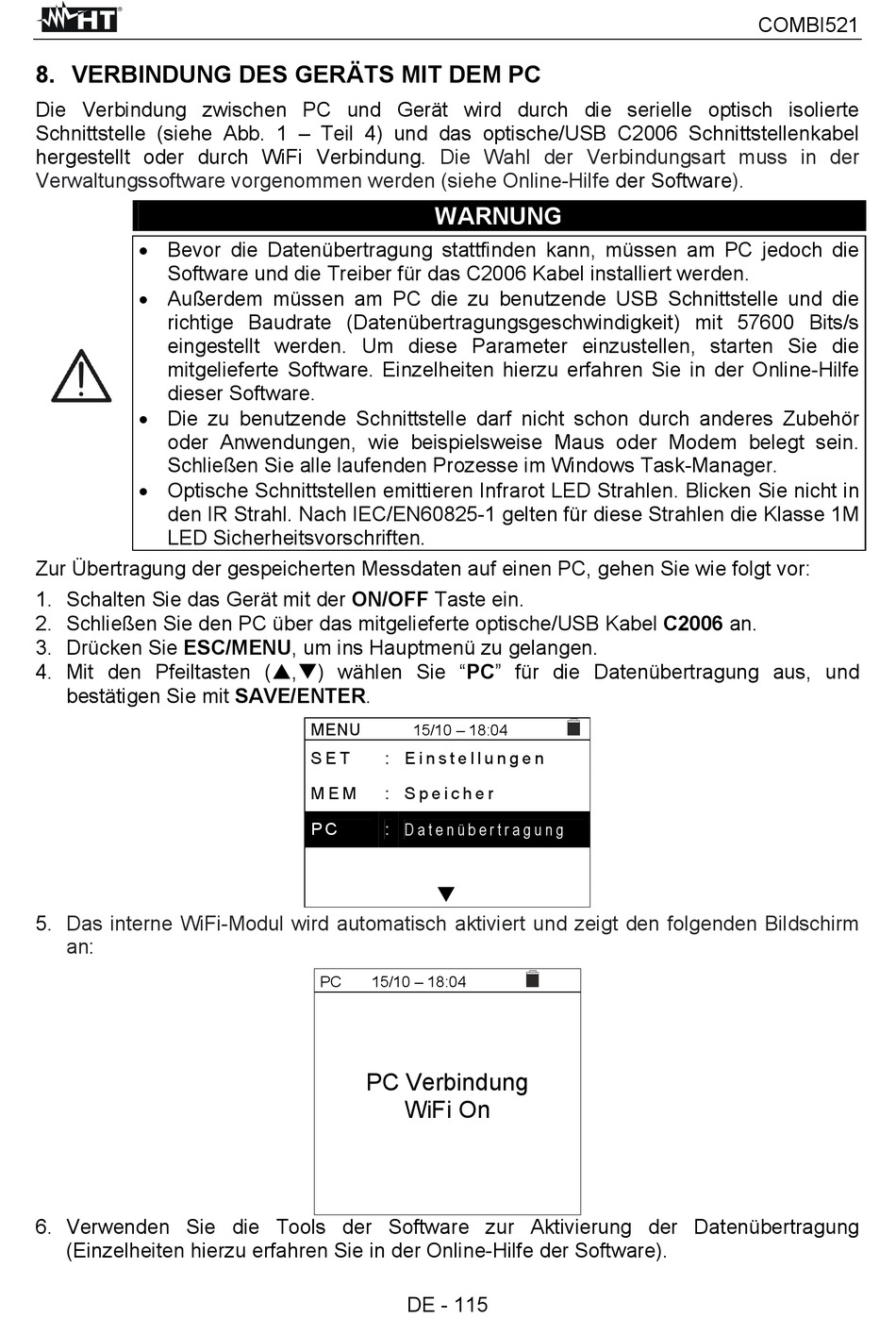

8. VERBINDUNG DES GERÄTS MIT DEM PC
Die Verbindung zwischen PC und Gerät wird durch die serielle optisch isolierte
Schnittstelle (siehe Abb. 1 – Teil 4) und das optische/USB C2006 Schnittstellenkabel
hergestellt oder durch WiFi Verbindung.
Verwaltungssoftware vorgenommen werden (siehe Online-Hilfe
 Bevor die Datenübertragung stattfinden kann, müssen am PC jedoch die
Software und die Treiber für das C2006 Kabel installiert werden.
 Außerdem müssen am PC die zu benutzende USB Schnittstelle und die
richtige Baudrate (Datenübertragungsgeschwindigkeit) mit 57600 Bits/s
eingestellt werden. Um diese Parameter einzustellen, starten Sie die
mitgelieferte Software. Einzelheiten hierzu erfahren Sie in der Online-Hilfe
dieser Software.
 Die zu benutzende Schnittstelle darf nicht schon durch anderes Zubehör
oder Anwendungen, wie beispielsweise Maus oder Modem belegt sein.
Schließen Sie alle laufenden Prozesse im Windows Task-Manager.
 Optische Schnittstellen emittieren Infrarot LED Strahlen. Blicken Sie nicht in
den IR Strahl. Nach IEC/EN60825-1 gelten für diese Strahlen die Klasse 1M
LED Sicherheitsvorschriften.
Zur Übertragung der gespeicherten Messdaten auf einen PC, gehen Sie wie folgt vor:
1. Schalten Sie das Gerät mit der ON/OFF Taste ein.
2. Schließen Sie den PC über das mitgelieferte optische/USB Kabel C2006 an.
3. Drücken Sie ESC/MENU, um ins Hauptmenü zu gelangen.
4. Mit den Pfeiltasten (,) wählen Sie "PC" für die Datenübertragung aus, und
bestätigen Sie mit SAVE/ENTER.
5. Das interne WiFi-Modul wird automatisch aktiviert und zeigt den folgenden Bildschirm
an:
6. Verwenden Sie die Tools der Software zur Aktivierung der Datenübertragung
(Einzelheiten hierzu erfahren Sie in der Online-Hilfe der Software).
Die Wahl der Verbindungsart muss in der
WARNUNG
MENU
15/10 – 18:04
S E T : E i n s t e l l u n g e n
M E M : S p e i c h e r
P C : D a t e n ü b e r t r a g u n g

PC 15/10 – 18:04
PC Verbindung
WiFi On
DE - 115
COMBI521
der Software).
