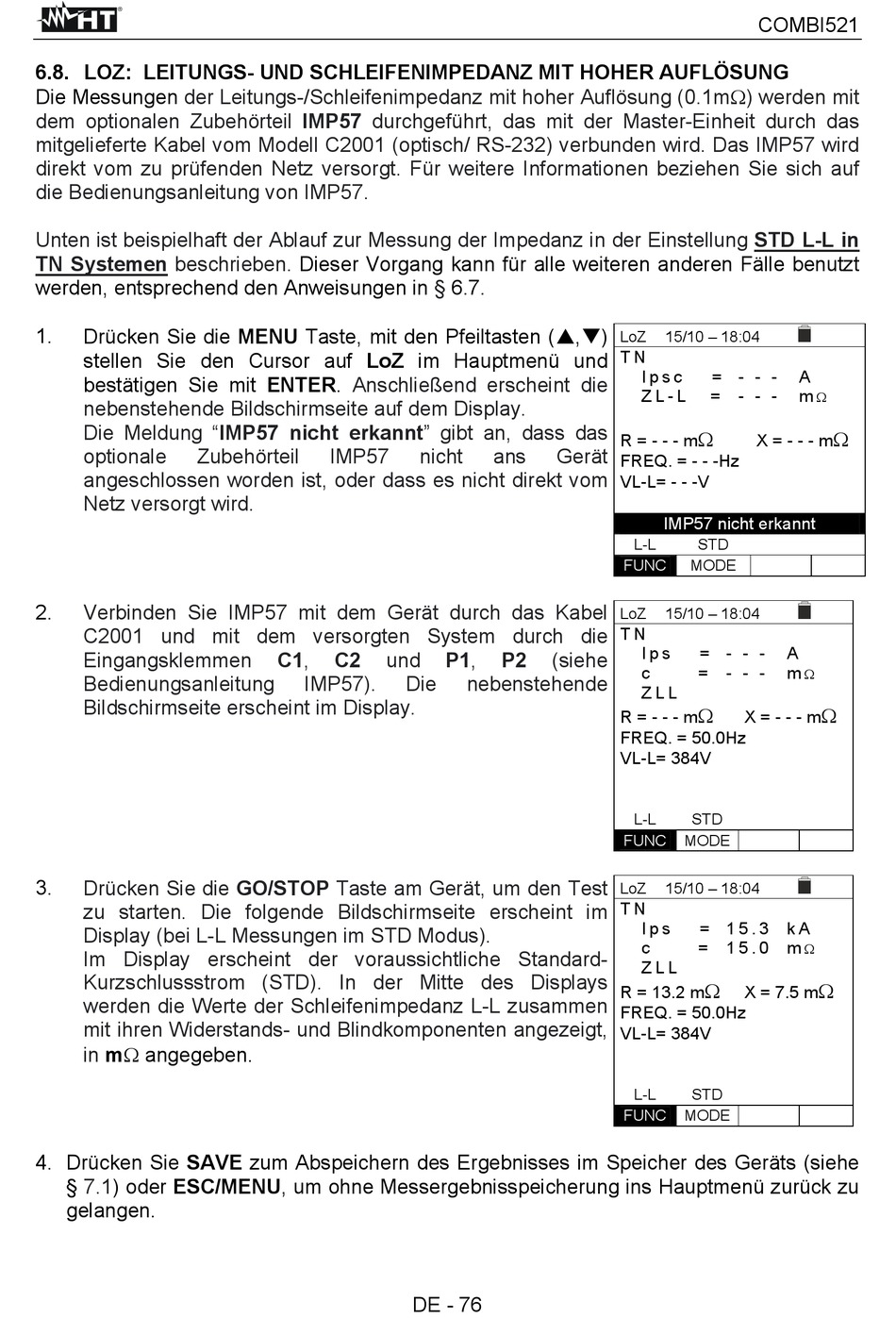

6.8. LOZ: LEITUNGS- UND SCHLEIFENIMPEDANZ MIT HOHER AUFLÖSUNG
Die Messungen der Leitungs-/Schleifenimpedanz mit hoher Auflösung (0.1m) werden mit
dem optionalen Zubehörteil IMP57 durchgeführt, das mit der Master-Einheit durch das
mitgelieferte Kabel vom Modell C2001 (optisch/ RS-232) verbunden wird. Das IMP57 wird
direkt vom zu prüfenden Netz versorgt. Für weitere Informationen beziehen Sie sich auf
die Bedienungsanleitung von IMP57.
Unten ist beispielhaft der Ablauf zur Messung der Impedanz in der Einstellung STD L-L in
TN Systemen beschrieben.
werden, entsprechend den Anweisungen in
1.
Drücken Sie die MENU Taste, mit den Pfeiltasten (,)
stellen Sie den Cursor auf LoZ im Hauptmenü und
bestätigen Sie mit ENTER.
nebenstehende Bildschirmseite auf dem Display.
Die Meldung "IMP57 nicht erkannt" gibt an, dass das
optionale Zubehörteil
angeschlossen worden ist, oder dass es nicht direkt vom
Netz versorgt wird.
2. Verbinden Sie IMP57 mit dem Gerät durch das Kabel
C2001 und mit dem versorgten System durch die
Eingangsklemmen
Bedienungsanleitung
Bildschirmseite erscheint im Display.
3.
Drücken Sie die GO/STOP Taste am Gerät, um den Test
zu starten. Die folgende Bildschirmseite erscheint im
Display (bei L-L Messungen im STD Modus).
Im Display erscheint der voraussichtliche Standard-
Kurzschlussstrom (STD). In der Mitte des Displays
werden die Werte der Schleifenimpedanz L-L zusammen
mit ihren Widerstands- und Blindkomponenten angezeigt,
in m angegeben.
4. Drücken Sie SAVE zum Abspeichern des Ergebnisses im Speicher des Geräts (siehe
§ 7.1) oder ESC/MENU, um ohne Messergebnisspeicherung ins Hauptmenü zurück zu
gelangen.
Dieser Vorgang kann für alle weiteren anderen Fälle benutzt
§
Anschließend erscheint die
IMP57 nicht
C1, C2 und P1,
IMP57). Die
DE - 76
