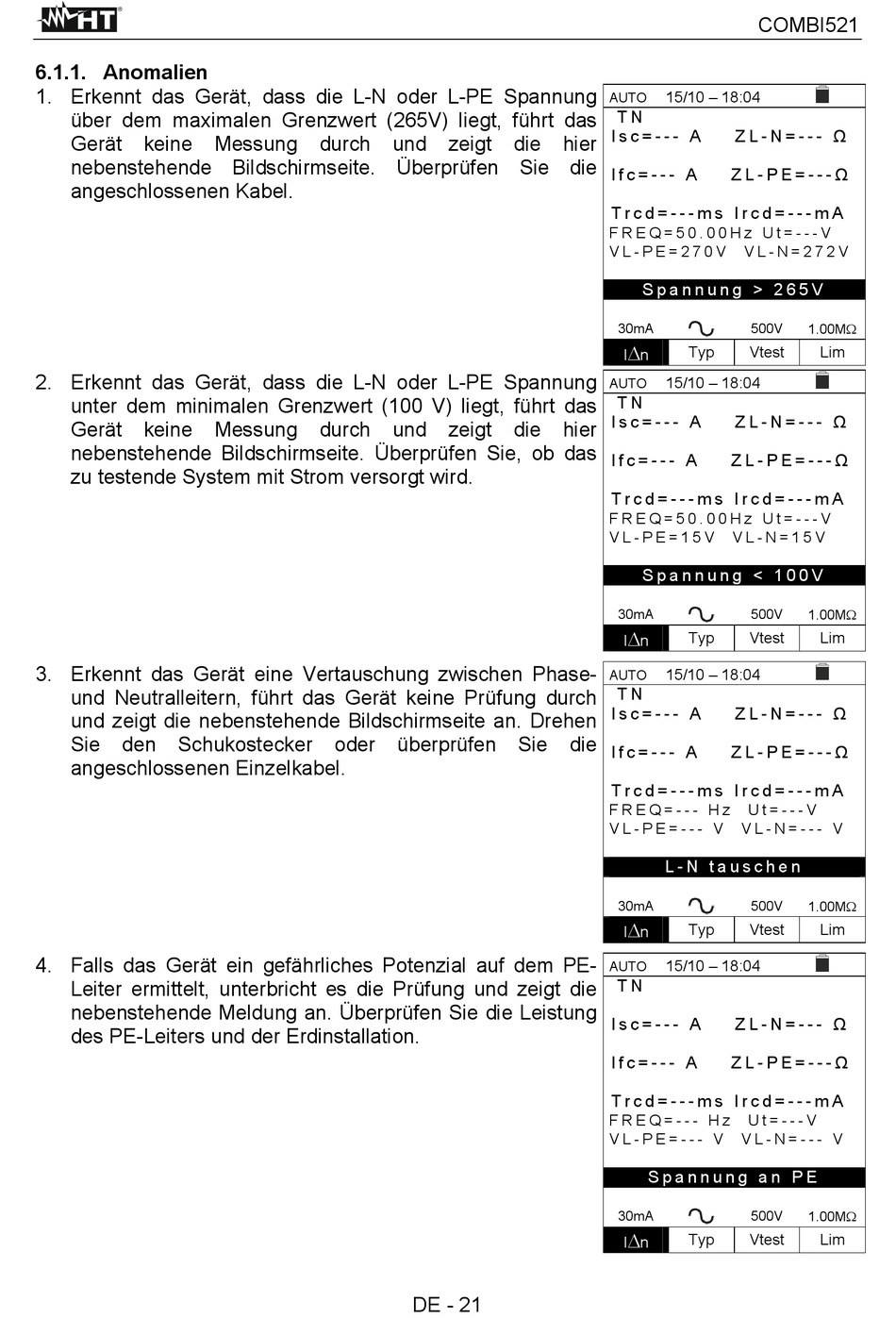

6.1.1. Anomalien

1. Erkennt das Gerät, dass die L-N oder L-PE Spannung
über dem maximalen Grenzwert (265V) liegt, führt das
Gerät keine
nebenstehende Bildschirmseite. Überprüfen Sie die
angeschlossenen Kabel.
2. Erkennt das Gerät, dass die L-N oder L-PE Spannung
unter dem minimalen Grenzwert (100 V) liegt, führt das
Gerät keine
nebenstehende Bildschirmseite. Überprüfen Sie, ob das
zu testende System mit Strom versorgt wird.
3. Erkennt das Gerät eine Vertauschung zwischen Phase-
und Neutralleitern, führt das Gerät keine Prüfung durch
und zeigt die nebenstehende Bildschirmseite an. Drehen
Sie den Schukostecker
angeschlossenen Einzelkabel.
4. Falls das Gerät ein gefährliches Potenzial auf dem PE-
Leiter ermittelt, unterbricht es die Prüfung und zeigt die
nebenstehende Meldung an. Überprüfen Sie die Leistung
des PE-Leiters und der Erdinstallation.
Messung durch
Messung durch
oder
und zeigt die
und zeigt die
überprüfen Sie
