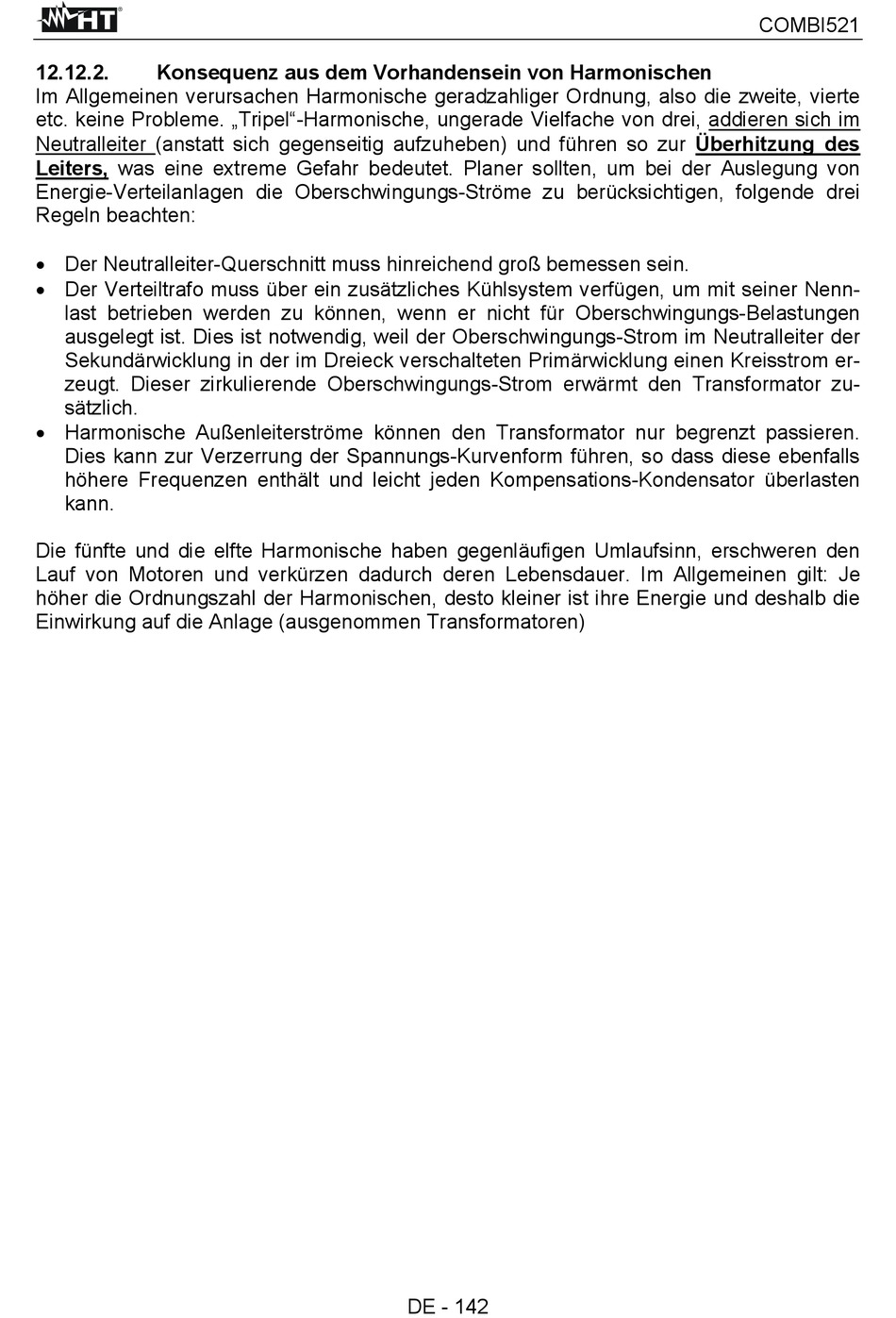

12.12.2.

Konsequenz aus dem Vorhandensein von Harmonischen

Im Allgemeinen verursachen Harmonische geradzahliger Ordnung, also die zweite, vierte
etc. keine Probleme. „Tripel"-Harmonische, ungerade Vielfache von drei, addieren sich im
Neutralleiter (anstatt sich gegenseitig aufzuheben) und führen so zur Überhitzung des
Leiters, was eine extreme Gefahr bedeutet. Planer sollten, um bei der Auslegung von
Energie-Verteilanlagen die Oberschwingungs-Ströme zu berücksichtigen, folgende drei
Regeln beachten:
 Der Neutralleiter-Querschnitt muss hinreichend groß bemessen sein.
 Der Verteiltrafo muss über ein zusätzliches Kühlsystem verfügen, um mit seiner Nenn-
last betrieben werden zu können, wenn er nicht für Oberschwingungs-Belastungen
ausgelegt ist. Dies ist notwendig, weil der Oberschwingungs-Strom im Neutralleiter der
Sekundärwicklung in der im Dreieck verschalteten Primärwicklung einen Kreisstrom er-
zeugt. Dieser zirkulierende Oberschwingungs-Strom erwärmt den Transformator zu-
sätzlich.
 Harmonische Außenleiterströme können den Transformator nur begrenzt passieren.
Dies kann zur Verzerrung der Spannungs-Kurvenform führen, so dass diese ebenfalls
höhere Frequenzen enthält und leicht jeden Kompensations-Kondensator überlasten
kann.
Die fünfte und die elfte Harmonische haben gegenläufigen Umlaufsinn, erschweren den
Lauf von Motoren und verkürzen dadurch deren Lebensdauer. Im Allgemeinen gilt: Je
höher die Ordnungszahl der Harmonischen, desto kleiner ist ihre Energie und deshalb die
Einwirkung auf die Anlage (ausgenommen Transformatoren)
