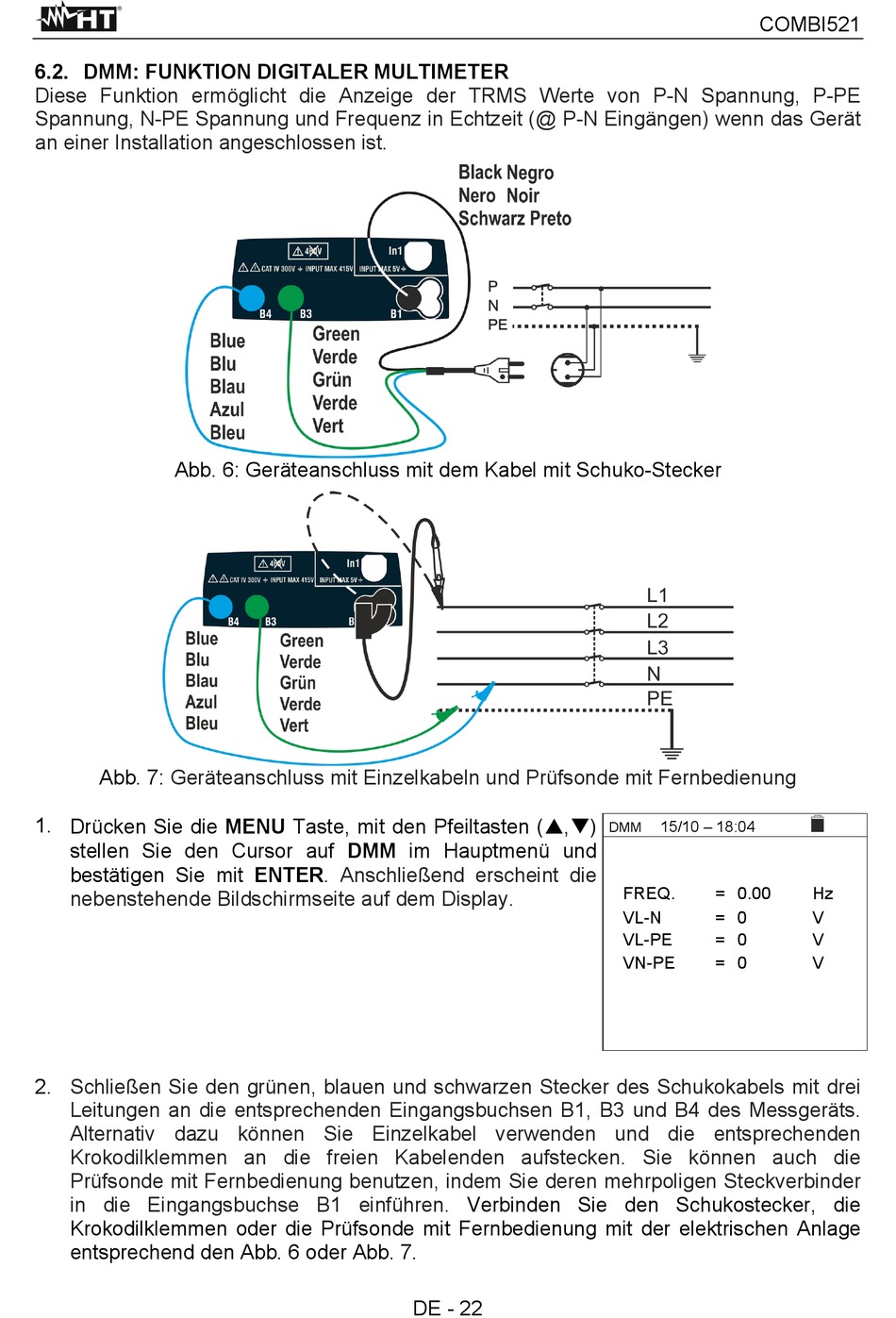

6.2. DMM: FUNKTION DIGITALER MULTIMETER

Diese Funktion ermöglicht die Anzeige der TRMS Werte von P-N Spannung, P-PE
Spannung, N-PE Spannung und Frequenz in Echtzeit (@ P-N Eingängen) wenn das Gerät
an einer Installation angeschlossen
Abb. 6: Geräteanschluss mit dem Kabel mit Schuko-Stecker
Abb. 7: Geräteanschluss mit Einzelkabeln und Prüfsonde mit Fernbedienung
1. Drücken Sie die MENU Taste, mit den Pfeiltasten (,)
stellen Sie den Cursor auf DMM im Hauptmenü und
bestätigen Sie mit ENTER.
nebenstehende Bildschirmseite auf dem Display.
2. Schließen Sie den grünen, blauen und schwarzen Stecker des Schukokabels mit drei
Leitungen an die entsprechenden Eingangsbuchsen B1, B3 und B4 des Messgeräts.
Alternativ dazu können Sie Einzelkabel verwenden und die entsprechenden
Krokodilklemmen an die freien Kabelenden aufstecken. Sie können auch die
Prüfsonde mit Fernbedienung benutzen, indem Sie deren mehrpoligen Steckverbinder
in die Eingangsbuchse B1 einführen.
Krokodilklemmen oder die Prüfsonde mit Fernbedienung mit der elektrischen Anlage
entsprechend den Abb. 6 oder Abb. 7.
ist.
Anschließend erscheint die
Verbinden Sie den Schukostecker, die
DE - 22
COMBI521
15/10 – 18:04
DMM
FREQ. = 0.00
VL-N = 0
VL-PE = 0
VN-PE = 0
Hz
V
V
V
