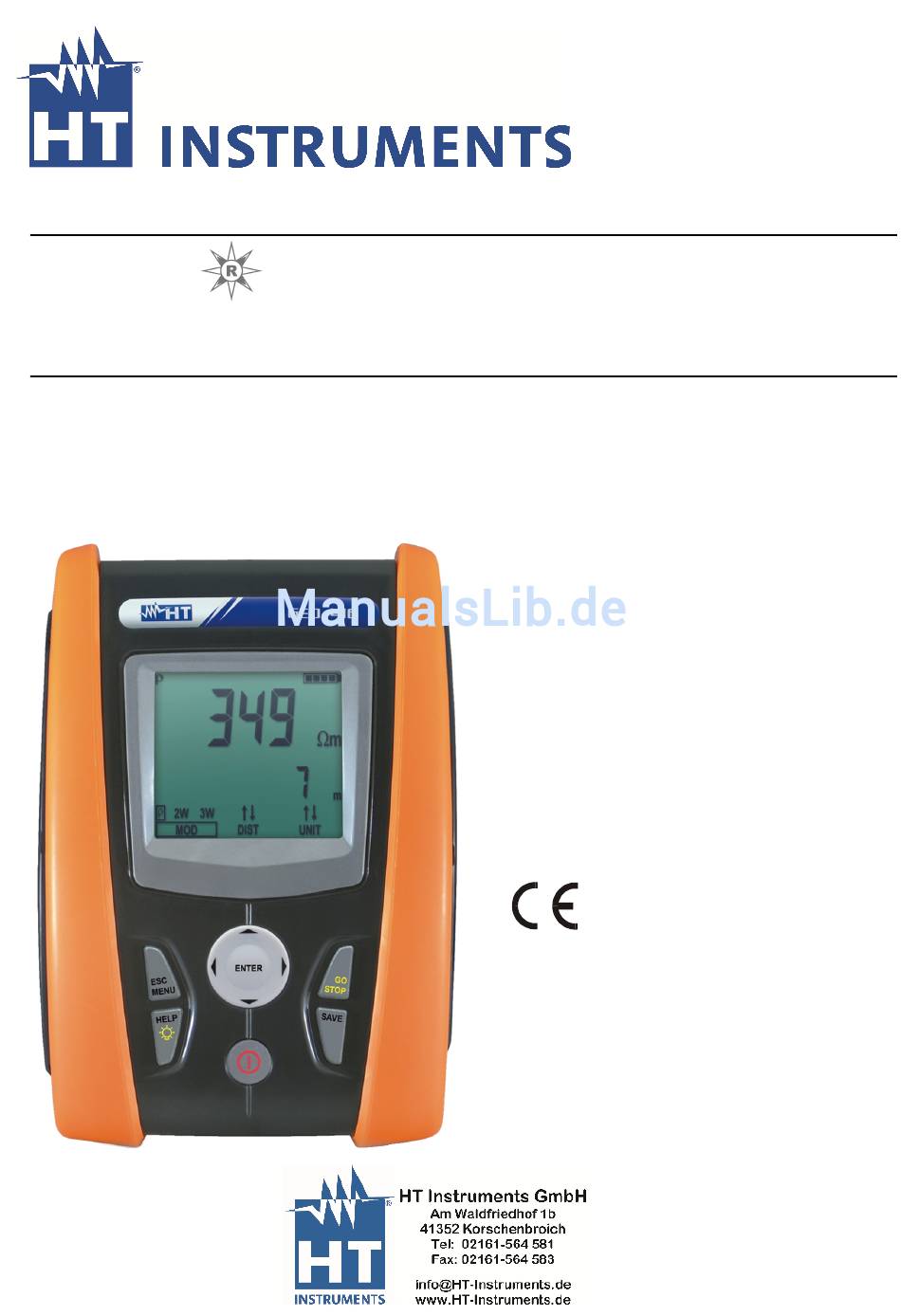

Bedienungsanleitung
Ausführung
Irrtum und Änderungen vorbehalten!
DE 1.04 – 27/11/2007
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HT GEO416
Inhaltszusammenfassung für HT GEO416
- Seite 1 Fax: 04106/2605 VDE PRÜFGERÄTE Messtechnik Messtechnik Email: sales@ronic.de e. K. e. K. Roland Haase URL: www.ronic.de Im Roseneck 1 USt-IdNr.: DE248847476 25474 Hasloh HR:A2943 Irrtum und Änderungen vorbehalten! GEO416 Bedienungsanleitung Ausführung Copyright HT ITALIA 2007 DE 1.04 – 27/11/2007...
-
Seite 3: Inhaltsverzeichnis
GEO 416 Inhaltsverzeichnis: SICHERHEITSHINWEISE UND ARBEITSVORSCHRIFTEN........2 1.1. Vorausgehende Anweisungen..................2 1.2. Während der Verwendung ..................3 1.3. Nach dem Gebrauch ....................3 1.4. Definition der Messkategorie (Überspannung) ............3 ALLGEMEINE BESCHREIBUNG................4 2.1. Beschreibung des Geräts................... 4 VORBEREITUNG DES GERÄTS ................4 3.1. -
Seite 4: Sicherheitshinweise Und Arbeitsvorschriften
GEO 416 1. SICHERHEITSHINWEISE UND ARBEITSVORSCHRIFTEN Das Gerät wurde in Übereinstimmung mit den Normen EN61557 und EN61010-1 für elektronische Geräten entwickelt. VORSICHT Zu Ihrer eigenen Sicherheit und zur Vermeidung von Beschädigungen des Geräts wird empfohlen, die in diesem Handbuch beschriebenen Arbeitsvorschriften zu befolgen und alle Anweisungen sorgfältig zu lesen, denen dieses Symbol vorangestellt ist: Vor und während den Messungen müssen die folgenden Anweisungen befolgt werden: Φ... -
Seite 5: Während Der Verwendung
GEO 416 1.2. WÄHREND DER VERWENDUNG Es wird empfohlen, die folgenden Anweisungen sorgfältig zu lesen: VORSICHT Werden die Warnhinweise und Anweisungen nicht befolgt, kann dies zu Schäden am Gerät und/oder seinen Komponenten sowie zu Verletzungen des Benutzers führen. Wenn das Symbol für niedrige Batteriespannung während der Verwendung angezeigt wird, unterbrechen Sie die Messung und setzen Sie neue Batterien ein, wie in Abschnitt 5.2 beschrieben Φ... -
Seite 6: Allgemeine Beschreibung
GEO 416 2. ALLGEMEINE BESCHREIBUNG Dieses Gerät bietet Ihnen genaue und verlässliche Messungen unter der Voraussetzung, das es gemäß den in diesem Handbuch gegebenen Anweisungen betrieben wird. Es bietet höchste Sicherheit, da es konzeptuell neu entwickelt ist, doppelte Isolierung bietet und zur Überspannungskategorie III gehört. -
Seite 7: Arbeitsanweisungen

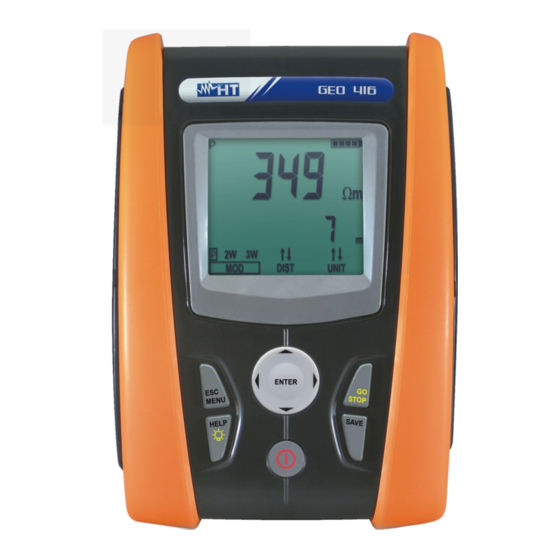

GEO 416 4. ARBEITSANWEISUNGEN 4.1. BESCHREIBUNG DES GERÄTS LEGENDE: 1. Eingänge 2. ENTER/Pfeiltasten 3. ESC/Taste für Hintergrundbeleuchtung 4. RCL/CLR-Taste 5. Anzeige 6. GO-Taste 7. SAVE-Taste 8. ON/OFF-Taste Abb. 1: Beschreibung des Geräts ENTER-Taste zur Auswahl des Messmodus Pfeiltasten zum Bewegen des Cursors bei der Auswahl erforderlicher Parameter -Taste zum Einschalten der Anzeige-Hintergrundbeleuchtung für 30 Sekunden... -
Seite 8: Einschalten
GEO 416 4.2.1. Einschalten Beim Einschalten des Geräts ist ein kurzer Ton zu hören; dazu werden alle Segmente der Anzeige kurz aktiviert. Danach werden die neueste Firmware-Version sowie der vor dem Abschalten zuletzt gewählte Messmodus angezeigt. 4.2.2. Automatische Abschaltung Das Gerät schaltet sich 3 Minuten, nachdem zuletzt eine Taste gedrückt wurde, automatisch ab. -
Seite 9: Earth 3W - Erdungswiderstandsmessung (3 Punkt)
GEO 416 4.3. EARTH 3W – ERDUNGSWIDERSTANDSMESSUNG (3 PUNKT) Die Messung wird in Übereinstimmung mit den Normen IEC 781, VDE 0413, EN61557-5 durchgeführt. VORSICHT Φ Das Gerät kann für Spannungs- und Stromstärkemessungen an Anlagen mit Überspannungskategorie III von 240 V an Erde und von maximal 415 V zwischen den Eingängen verwendet werden. - Seite 10 GEO 416 Stecken Sie die Erdspieße in die Erde und halten Sie die in den Normen (§ 11.2) angegebenen Abstände ein Schließen Sie die Krokodilklemmen an die Erdspieße und an die zu testende Installation an (siehe Abb. 2) Drücken Sie die Taste GO. Das Gerät beginnt nun mit der Messung Während das Gerät misst, wird ein Bildschirm nebenstehende...
-
Seite 11: Earth 2W - Erdungswiderstandsmessung (2Punkt)
Erdspießes im Vergleich zu R selbst ist. Zusätzlich wird die Messung “zur Sicherheit” um R erhöht, d.h. wenn R insgesamt mit Schutzleitern abgestimmt sind, gilt dies für R allein umso mehr Abb. 3: 2 Punkt Erdungswiderstandsmessung mit 2x2 Messleitungen In den TT-Systemen (siehe Abb. - Seite 12 GEO 416 VORSICHT Wenn Sie die Messung mit den Neutral- und Erdleitern einer gewöhnlichen Steckdose durchführen möchten, könnten Sie das Gerät versehentlich an Phase anschließen; in diesem Fall wird die gemessene Spannung und das Warnsymbol für falsche Eingabe angezeigt und es wird keine Messung durchgeführt, selbst wenn die Taste GO gedrückt wird Abb.
- Seite 13 GEO 416 Während das Gerät misst, wird ein Bildschirm nebenstehende angezeigt, in dem das Gerät die Eingangsstörspannung anzeigt. Wenn die Meldung angezeigt wird, die Wert der Messkabel nicht abklemmen oder Eingangsstörspannung berühren VORSICHT Wird die Messung gestartet, wird die Eingangsstörspannung sowohl am Volt- als auch am Ampere-Kreis gemessen.
-
Seite 14: Ρ - Messung Des Spezifischen Erwiderstandes
GEO 416 4.5. ρ ρ ρ ρ - MESSUNG DES SPEZIFISCHEN ERWIDERSTANDES Der spezifische Erdwiderstand ist ein wesentlicher Parameter zur Berechnung des Widerstandswerts von Erdspießen, die in der Konstruktion einer Erdinstallation verwendet werden. Die Messung wird entsprechend den Normen IEC 781, VDE 0413 EN61557-5 durchgeführt. - Seite 15 GEO 416 wird Bildschirm nebenstehende angezeigt, sowohl die Eingangsstörspannung des Geräts wie auch die Abstände der Wert der Eingangsstör- spannung der eingestellter Spieße angezeigt werden Abstand der Spieße Wenn Sie den Abstand der Spieße ändern möchten, Wert für den Abstand der Spieße eingestellt drücken Sie die Pfeiltasten ⊳, wählen...
- Seite 16 GEO 416 Während das Gerät misst, wird ein Bildschirm nebenstehende angezeigt, in dem das Gerät die Eingangsstörspannung eingestellten Abstand zwischen den Erdspießen anzeigt. Wenn die Meldung Wert der Eingangsstör- spannung der eingestellter angezeigt wird, die Messkabel Abstand der Spieße nicht abklemmen oder berühren VORSICHT Wird die Messung gestartet, wird die Eingangsstörspannung sowohl am Volt- als auch am Ampere-Kreis gemessen.
-
Seite 17: Anormale Messanwendungen - Alle Modi
GEO 416 4.5.1. Anormale Messanwendungen – alle Modi Beim Starten der Messung prüft das Widerstand des Volt- Gerät den Durchgang aller Messkabel. Kreises ist zu hoch Wenn der Volt-Kreis (rotes Kabel S und grünes Kabel ES) unterbrochen ist oder sein Widerstandswert zu hoch ist, zeigt Wert der Eingangsstör- das Gerät einen Bildschirm wie den spannung... - Seite 18 GEO 416 sowohl der Widerstand von Spieß S und von Spieß H den Wert 1200 + 100 R übersteigt, (wobei R der Erdungswiderstand ist) Wenn die Messung gestartet wird, wenn das rote Kabel (das an Anschluss S angeschlossen ist) und das grüne Kabel (das an Anschluss ES angeschlossen ist) miteinander vertauscht sind, führt Rote und grüne Kabel...
-
Seite 19: Verwaltung Gespeicherter Daten
GEO 416 5. VERWALTUNG GESPEICHERTER DATEN 5.1. WIE EINE MESSUNG GESPEICHERT WIRD Nach der Durchführung einer Nr. des Speicherorts, in Messung drücken Sie die Taste den die Messung gespeichert werden soll SAVE. Das Gerät zeigt nun einen Bildschirm Zuletzt eingestellter Wert nebenstehenden an für die Parameter L und P Wenn Sie diese Werte der Parameter L und P modifizieren möchten, drücken... -
Seite 20: Wie Eine Messung Aufgerufen Wird
GEO 416 Drücken Sie die CLR-Taste. Das Gerät zeigt nun einen Bildschirm Der erste und der letzte zu nebenstehenden an löschende Speicherort; Bestätigung erforderlich Alternativ: Bestätigen Sie das Löschen von Messungen durch Drücken der Taste ENTER. Das Gerät bestätigt das Löschen der gewählten Messungen mit einem doppelten Ton Oder: Drücken Sie die Taste ESC, um zum vorherigen Bildschirm... -
Seite 21: Gerät Zurücksetzen (Hard Reset)
GEO 416 6. GERÄT ZURÜCKSETZEN (HARD RESET) VORSICHT VOR DEM ZURÜCKSETZEN DES GERÄTS SOLLTEN ALLE ZUR MESSUNG GEHÖRENDEN DATEN GESPEICHERT WERDEN. LADEN SIE DIE DATEN HIERZU AUF EINEN PC Wenn das Gerät abgeschaltet ist, drücken Sie die Taste RCL/CLR Halten Sie die Taste RCL/CLR gedrückt und drücken Sie dann die Einschalttaste. -
Seite 22: Instandhaltung
GEO 416 8. INSTANDHALTUNG 8.1. ALLGEMEIN Dies ist ein Präzisionsinstrument. Halten Sie sich strikt an die Anweisungen zur Verwendung und Lagerung wie in diesem Handbuch beschrieben, um jegliche Beschädigungen oder Gefahren bei der Verwendung zu vermeiden. Verwenden Sie dieses Messgerät nicht unter ungeeigneten Bedingungen wie hoher Temperatur oder hoher Luftfeuchte. -
Seite 23: Technische Daten
GEO 416 9. TECHNISCHE DATEN 9.1. DEFINITIONEN Die Richtlinien IEC/EN61557-5 definieren die Intrinsche Ungenauigkeit und die Anwendungsungenauigkeit. Die intrinsische Ungenauigkeit ist die Ungenauigkeit eines Messgerätes wenn es unter Referenzbedingungen eingesetzt wird. Die Anwendungsungenauigkeit ist die Ungenauigkeit eines Messgerätes unter den klassifizierten Anwendungskonditionen. -
Seite 24: Technische Merkmale
GEO 416 9.2. TECHNISCHE MERKMALE Erdungswiderstandsmessung mit 3 Punkt und 2 Punkt ( EARTH 3W und EARTH 2W) Ω Ω Ω Ω ] Ω Ω Ω Ω ] Mess- Ungenauigkeit Bereich [ Auflösung [ (**) 0.01 0.01 ÷ 19.99 20.0 ÷ 199.9 ±(2.5% Ablesung + 2 digits) 200 ÷... -
Seite 25: Sicherheitsstandards
GEO 416 9.2.1. Sicherheitsstandards Sicherheit des Geräts: IEC / EN61010-1, IEC / EN61557-1, IEC / EN61557-5 Technische Literatur: IEC / EN61187 Sicherheit des Messzubehörs: IEC / EN61010-031 Isolierung: Klasse 2, doppelte Isolierung Schutzart: IP30D gemäß IEC / EN60529 Verschmutzungsgrad: Überspannungskategorie: CAT III 240V (an Erde), maximal 415V zwischen Eingängen Umgebungskonditionen: maximale Höhe... -
Seite 26: Zubehörteile
GEO 416 9.4. ZUBEHÖRTEILE Der Lieferumfang setzt sich zusammen aus: Artikelnr. Beschreibung Technische Daten Set bestehend aus 4 Messleitungen, CAT IV 600V, CAT III 1000V, doppelte KI416CV Banane- Banane Isolation 20A COC4-UK 4 Krokodilklemmen CAT III1000V, doppelte Isolation, 20A BORSA2000N Schutztasche Bedienungsanleitung Kalibrierzertifikat Bemerkung: Zubehör welches ohne Artikelnummer aufgeführt ist, kann nicht separat bestellt... -
Seite 27: Service
GEO 416 SERVICE 10.1. GARANTIEBEDINGUNGEN Dieses Gerät verfügt über eine Garantie gegen Material- oder Herstellungsfehler gemäß den allgemeinen Verkaufsbedingungen. Während der Garantiezeit behält sich der Hersteller das Recht vor, das Gerät entweder zu reparieren oder zu ersetzen. Sollten Sie das Gerät aus irgendwelchen Gründen zur Reparatur oder zwecks Austausch zurücksenden, sprechen Sie dies bitte zuvor mit Ihrem lokalen Händler ab. -
Seite 28: Praktische Hinweise Für Elektrische Messungen
GEO 416 PRAKTISCHE HINWEISE FÜR ELEKTRISCHE MESSUNGEN 11.1.1. Messleitungen verlängern Sollten die zum Lieferumfang gehörigen Messleitungen für die Messaufgabe nicht lang genug sein, können Sie diese verlängern, ohne die Messgenauigkeit des Instrumentes zu beeinflussen. Zur eigenen Sicherheit und zur Vermeidung von Schäden am Messgerät, empfehlen wir Ihnen folgende Anweisungen zu beachten. - Seite 29 GEO 416 Beispiel Angenommen eine Installation wird mit einem RCD mit I = 30 mA abgesichert. Der Erdungswiderstand wird mit einer der oben genannten Methode gemessen. Um einzuschätzen, ob die Installation den geltenden Standards genügt, wird das Ergebnis mit 0,03A (30 mA) multipliziert. Wenn das Ergebnis unter 50V (oder 25V in speziellen Umgebungen) liegt, kann die Installation als abgestimmt betrachtet werden, da sie die oben genannte Gleichung erfüllt.
-
Seite 30: Erdungswiderstand, Voltamperemetrische Methode
GEO 416 11.3. ERDUNGSWIDERSTAND, VOLTAMPEREMETRISCHE METHODE 11.3.1. Methode für klein dimensionierte Erdspieße Lassen Sie einen Strom zwischen dem zu prüfenden Erdspieß und einer Messsonde fließen, die in einer Entfernung positioniert ist, die dem Fünffachen der Diagonale der eingrenzenden Fläche der Erdinstallation entspricht. Setzen Sie die Spannungs- Messsonde etwa auf halbem Weg zwischen dem Erdspieß... -
Seite 31: Spezifischer Erdwiderstand
GEO 416 11.4. SPEZIFISCHER ERDWIDERSTAND Diese Messung zielt darauf ab, den Wert des spezifischen Erdwiderstand zu bestimmen, um die Art der für die Installation zu verwendenden Erdspieße festzustellen. Für die Messung des spezifischen Erdungswiderstands existieren keine richtigen oder falschen Werte. Die verschiedenen, durch Positionierung der Erdspieße in immer größeren Abständen gemessenen Werte “a”... -
Seite 32: Ungefähre Bewertung Des Beabsichtigten Beitrags Der Erdspieße
GEO 416 11.4.1. Ungefähre Bewertung des beabsichtigten Beitrags der Erdspieße Der Widerstand Rd eines Spießes kann mit den folgenden Formeln berechnet werden (ρ = mittlerer spezifischer Widerstand des Bodens). a) Widerstand eines vertikalen Spießes Rd = ρ / L wobei L = Länge des den Boden berührenden Elements b) Widerstand eines horizontalen Erders Rd = 2ρ...
