HT COMBI521 Bedienungsanleitung Seite 110

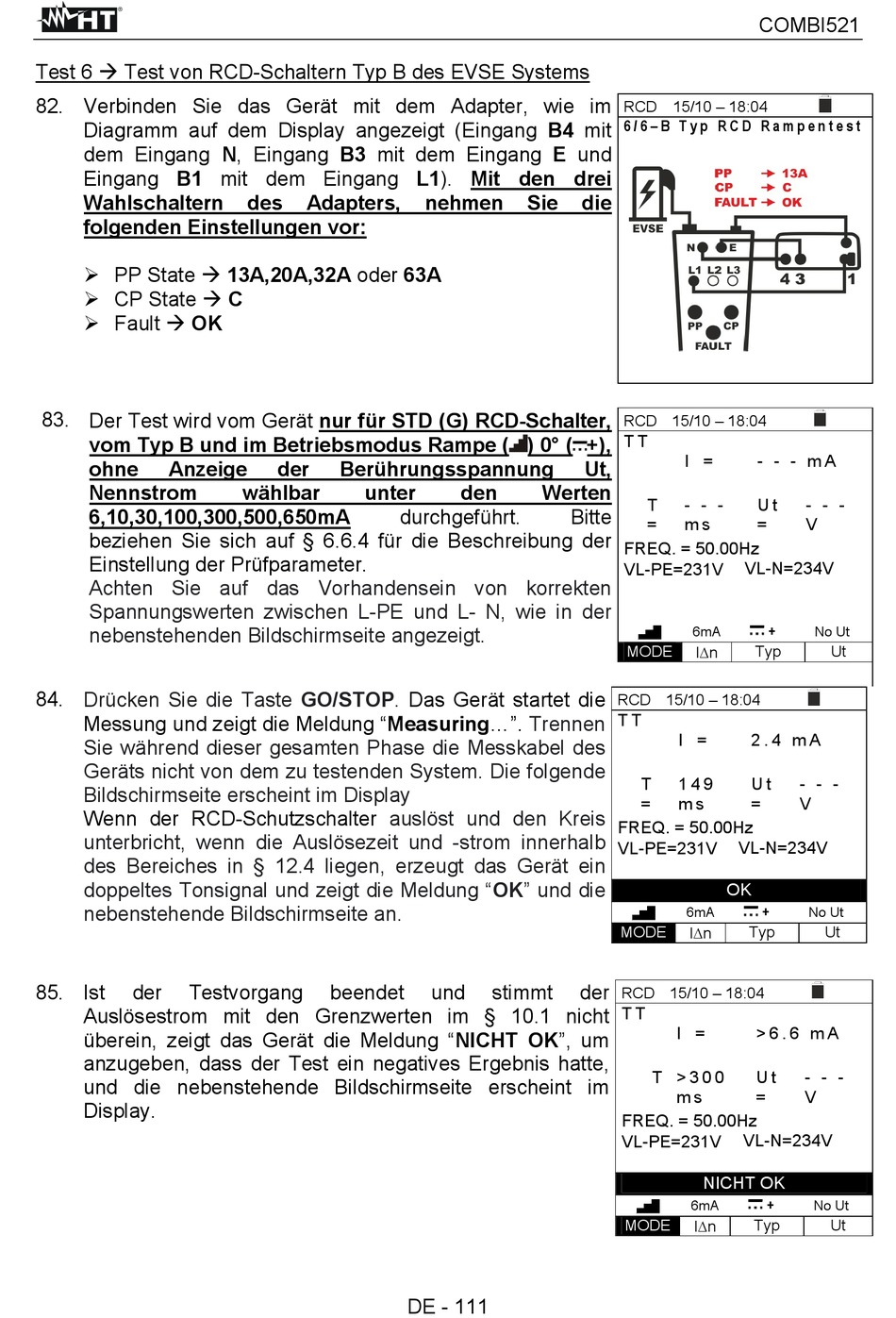

Test 6  Test von RCD-Schaltern Typ B des EVSE Systems
82. Verbinden Sie das Gerät mit dem Adapter, wie im
Diagramm auf dem Display angezeigt (Eingang B4 mit
dem Eingang N, Eingang B3 mit dem Eingang E und
Eingang B1 mit dem Eingang L1). Mit den drei
Wahlschaltern
folgenden Einstellungen vor:
 PP State  13A,20A,32A oder 63A
 CP State  C
 Fault  OK
83. Der Test wird vom Gerät nur für STD (G) RCD-Schalter,
vom Typ B und im Betriebsmodus Rampe ( ) 0° ( +),
ohne Anzeige
Nennstrom
6,10,30,100,300,500,650mA
beziehen Sie sich auf § 6.6.4 für die Beschreibung der
Einstellung der Prüfparameter.
Achten Sie auf das Vorhandensein von korrekten
Spannungswerten zwischen L-PE und L- N, wie in der
nebenstehenden Bildschirmseite angezeigt.
84.
Drücken Sie die Taste GO/STOP.
Messung und zeigt die Meldung "Measuring...".
Sie während dieser gesamten Phase die Messkabel des
Geräts nicht von dem zu testenden System. Die folgende
Bildschirmseite erscheint im Display
Wenn der RCD-Schutzschalter
unterbricht, wenn die Auslösezeit und -strom innerhalb
des Bereiches in § 12.4 liegen, erzeugt das Gerät ein
doppeltes Tonsignal und zeigt die Meldung "OK" und die
nebenstehende Bildschirmseite an.
85. Ist der Testvorgang
Auslösestrom mit den Grenzwerten im § 10.1 nicht
überein, zeigt das Gerät die Meldung "NICHT OK", um
anzugeben, dass der Test ein negatives Ergebnis hatte,
und die nebenstehende Bildschirmseite erscheint im
Display.
des Adapters,
der Berührungsspannung
wählbar unter
durchgeführt.
Das Gerät startet die
auslöst und den Kreis
beendet
DE - 111
nehmen Sie die
Ut,
den Werten
Bitte
Trennen
und stimmt der
COMBI521
RCD 15/10 – 18:04
6 / 6 – B T y p R C D R a m p e n t e s t
RCD 15/10 – 18:04
T T
I = - - - m A
T - - - U t
= m s =
FREQ. = 50.00Hz
VL-N=234V
VL-PE=231V
+
6mA
MODE Typ
In
RCD 15/10 – 18:04
T T
I = 2 . 4 m A
T 1 4 9 U t
= m s =
FREQ. = 50.00Hz
VL-N=234V
VL-PE=231V
OK
6mA +
MODE Typ
In
RCD 15/10 – 18:04
T T
I = > 6 . 6 m A
T > 3 0 0 U t
m s =
FREQ. = 50.00Hz
VL-N=234V
VL-PE=231V
NICHT OK
+
6mA
MODE Typ
In
- - -
V
No Ut
Ut
- - -
V
No Ut
Ut
- - -
V
No Ut
Ut
