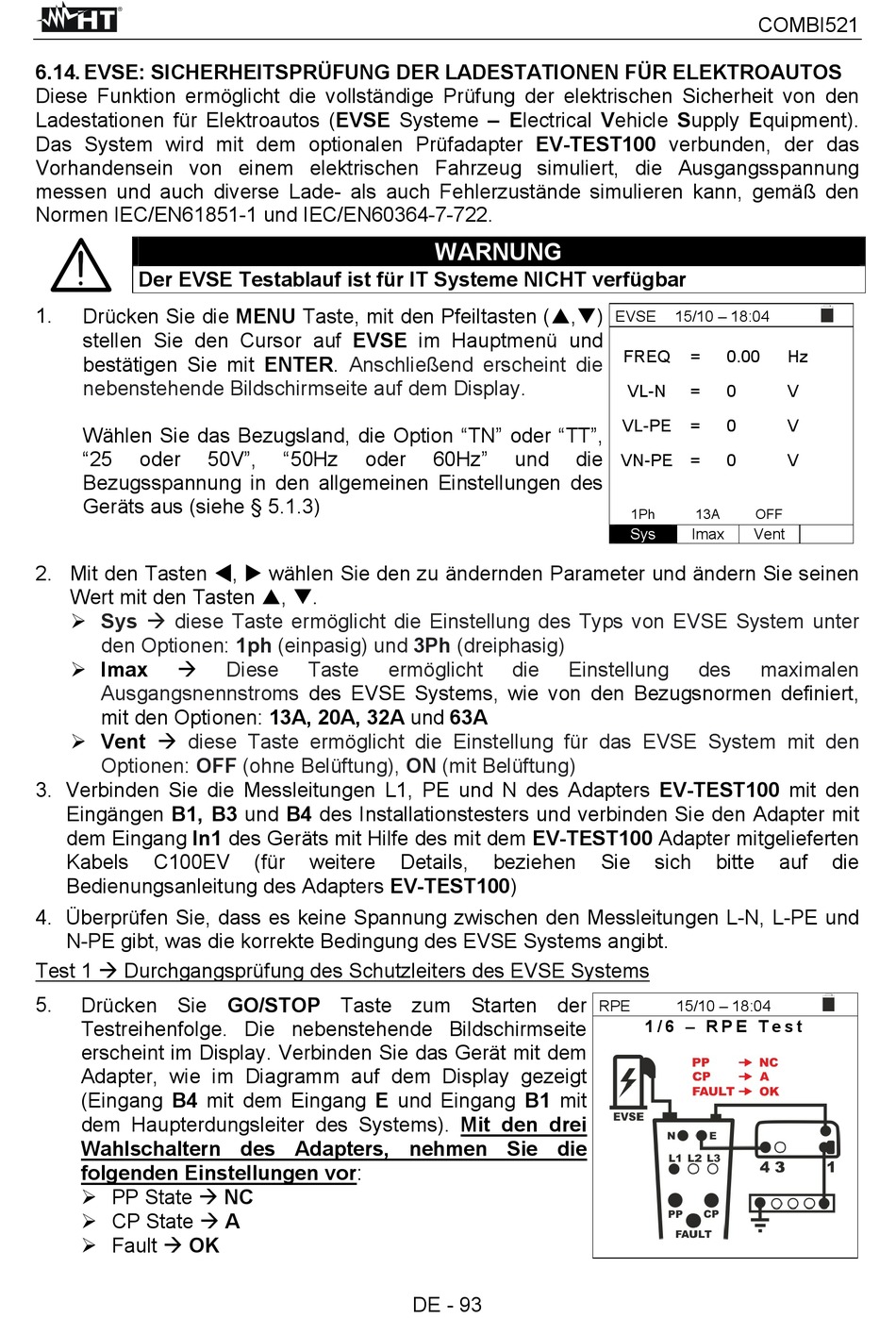

6.14. EVSE: SICHERHEITSPRÜFUNG DER LADESTATIONEN FÜR ELEKTROAUTOS
Diese Funktion ermöglicht die vollständige Prüfung der elektrischen Sicherheit von den
Ladestationen für Elektroautos (EVSE Systeme – Electrical Vehicle Supply Equipment).
Das System wird mit dem optionalen Prüfadapter EV-TEST100 verbunden, der das
Vorhandensein von einem elektrischen Fahrzeug simuliert, die Ausgangsspannung
messen und auch diverse Lade- als auch Fehlerzustände simulieren kann, gemäß den
Normen IEC/EN61851-1 und IEC/EN60364-7-722.
Der EVSE Testablauf ist für IT Systeme NICHT verfügbar
1.
Drücken Sie die MENU Taste, mit den Pfeiltasten (,)
stellen Sie den Cursor auf EVSE im Hauptmenü und
bestätigen Sie mit ENTER.
nebenstehende Bildschirmseite auf dem Display.
Wählen Sie das Bezugsland, die Option "TN" oder "TT",
"25 oder
Bezugsspannung in den allgemeinen Einstellungen des
Geräts aus (siehe § 5.1.3)
2. Mit den Tasten ,  wählen Sie den zu ändernden Parameter und ändern Sie seinen
Wert mit den Tasten , .
 Sys  diese Taste ermöglicht die Einstellung des Typs von EVSE System unter
den Optionen: 1ph (einpasig) und 3Ph (dreiphasig)
 Imax 
Ausgangsnennstroms
mit den Optionen: 13A, 20A, 32A und 63A
 Vent  diese Taste ermöglicht die Einstellung für das EVSE System mit den
Optionen: OFF (ohne Belüftung), ON (mit Belüftung)
3. Verbinden Sie die Messleitungen L1, PE und N des Adapters EV-TEST100 mit den
Eingängen B1, B3 und B4 des Installationstesters und verbinden Sie den Adapter mit
dem Eingang In1 des Geräts mit Hilfe des mit dem EV-TEST100 Adapter mitgelieferten
Kabels C100EV
Bedienungsanleitung des Adapters EV-TEST100)
4. Überprüfen Sie, dass es keine Spannung zwischen den Messleitungen L-N, L-PE und
N-PE gibt, was die korrekte Bedingung des EVSE Systems angibt.
Test 1  Durchgangsprüfung des Schutzleiters des EVSE Systems
5. Drücken Sie GO/STOP Taste zum Starten der
Testreihenfolge. Die nebenstehende Bildschirmseite
erscheint im Display. Verbinden Sie das Gerät mit dem
Adapter, wie im Diagramm auf dem Display gezeigt
(Eingang B4 mit dem Eingang E und Eingang B1 mit
dem Haupterdungsleiter des Systems). Mit den drei
Wahlschaltern des Adapters, nehmen Sie die
folgenden Einstellungen vor:
 PP State  NC
 CP State  A
 Fault  OK
Anschließend erscheint die
50V", "50Hz oder
Diese Taste
des EVSE Systems, wie von den Bezugsnormen definiert,
(für weitere
WARNUNG
60Hz" und
ermöglicht die
Details, beziehen
DE - 93
EVSE 15/10 – 18:04
FREQ = 0.00
VL-N = 0
VL-PE = 0
die
VN-PE = 0
1Ph 13A
Sys Imax
Einstellung des
Sie sich bitte
RPE 15/10 – 18:04
1 / 6 – R P E T e s t
COMBI521
Hz
V
V
V
OFF
Vent
maximalen
auf die
