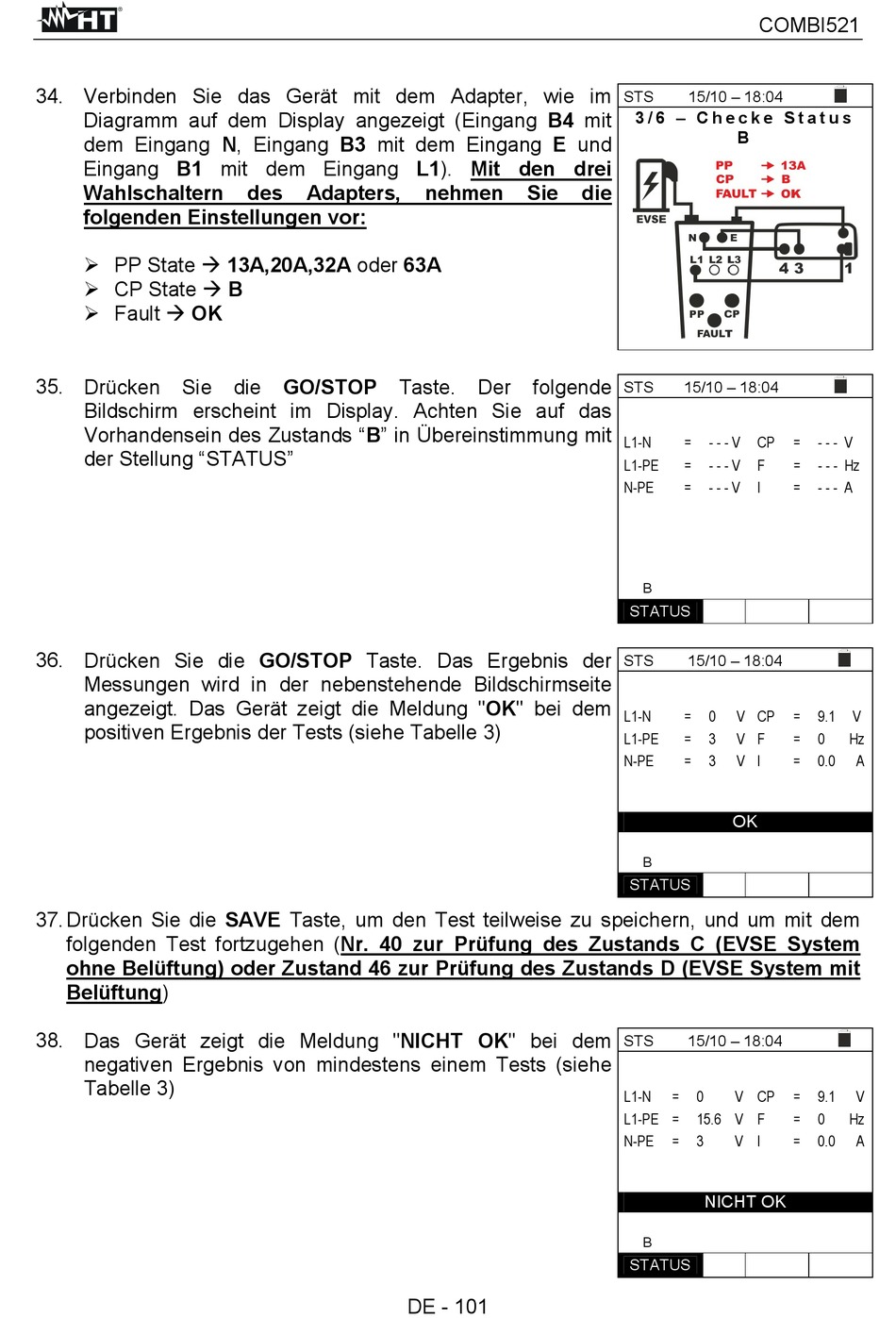

HT COMBI521 Bedienungsanleitung Seite 100

34. Verbinden Sie das Gerät mit dem Adapter, wie im
Diagramm auf dem Display angezeigt (Eingang B4 mit
dem Eingang N, Eingang B3 mit dem Eingang E und
Eingang B1 mit dem Eingang L1). Mit den drei
Wahlschaltern
folgenden Einstellungen vor:
 PP State  13A,20A,32A oder 63A
 CP State  B
 Fault  OK
35. Drücken
Sie
Bildschirm erscheint im Display. Achten Sie auf das
Vorhandensein des Zustands "B" in Übereinstimmung mit
der Stellung "STATUS"
36. Drücken Sie die GO/STOP Taste. Das Ergebnis der
Messungen wird in der nebenstehende Bildschirmseite
angezeigt. Das Gerät zeigt die Meldung "OK" bei dem
positiven Ergebnis der Tests (siehe Tabelle 3)
37. Drücken Sie die SAVE Taste, um den Test teilweise zu speichern, und um mit dem
folgenden Test fortzugehen (Nr. 40 zur Prüfung des Zustands C (EVSE System
ohne Belüftung) oder Zustand 46 zur Prüfung des Zustands D (EVSE System mit
Belüftung)
38. Das Gerät zeigt die Meldung "NICHT OK" bei dem
negativen Ergebnis von mindestens einem Tests (siehe
Tabelle 3)
des Adapters,
die GO/STOP Taste.
nehmen Sie
Der folgende
DE - 101
STS 15/10 – 18:04
3 / 6 – C h e c k e S t a t u s
B
die
STS 15/10 – 18:04
L1-N = - - - V
L1-PE = - - - V
N-PE = - - - V
B
STATUS
STS 15/10 – 18:04
L1-N = 0 V CP
L1-PE = 3 V F
N-PE = 3 V I
OK
B
STATUS
STS 15/10 – 18:04
L1-N = 0 V CP
L1-PE = 15.6 V F
N-PE = 3 V I
NICHT OK
B
STATUS
COMBI521
CP = - - - V
F = - - - Hz
I = - - - A
= 9.1 V
= 0 Hz
= 0.0 A
= 9.1 V
= 0 Hz
= 0.0 A
