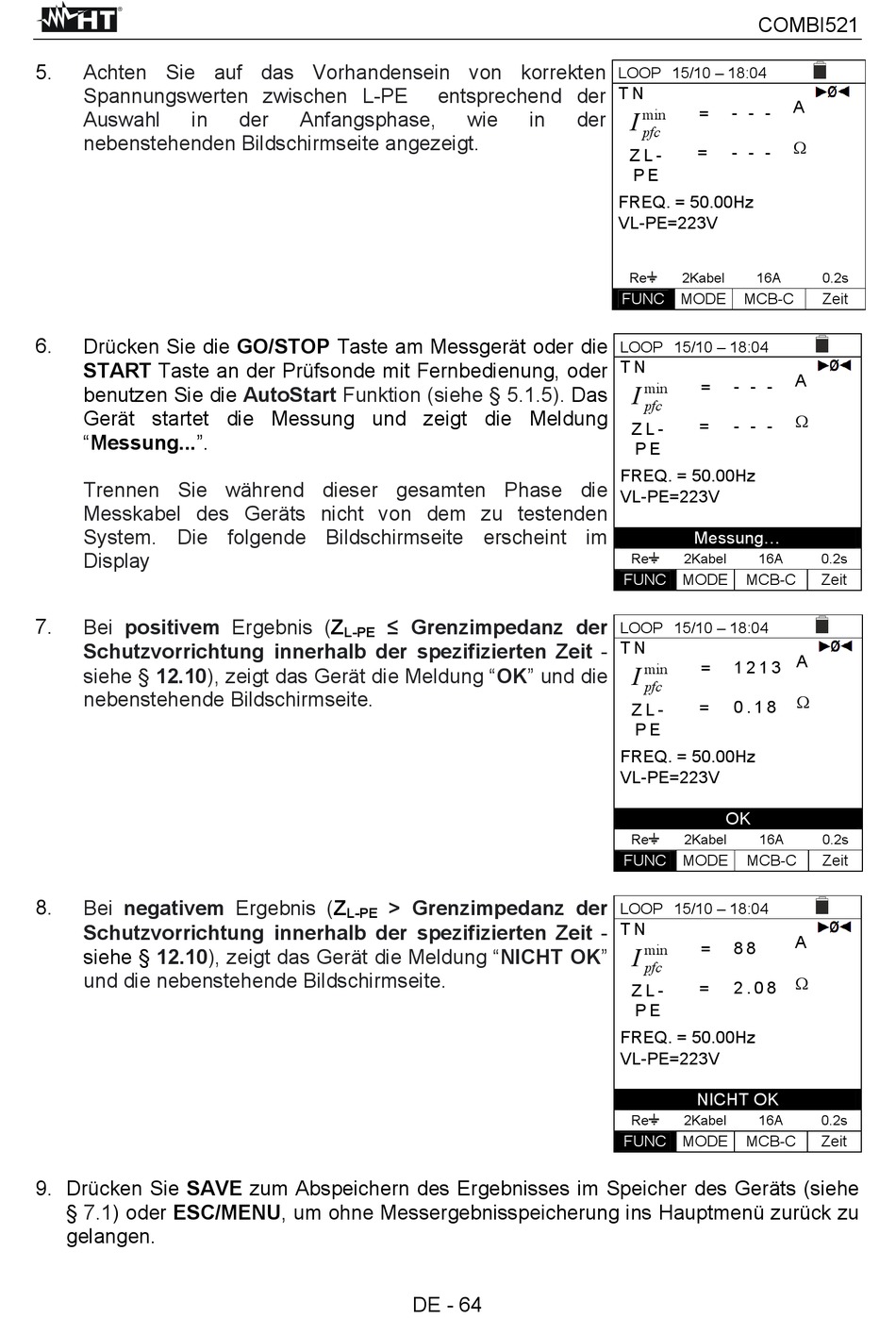

5. Achten Sie auf das Vorhandensein von korrekten
Spannungswerten zwischen L-PE
Auswahl in
nebenstehenden Bildschirmseite angezeigt.
6. Drücken Sie die GO/STOP Taste am Messgerät oder die
START Taste an der Prüfsonde mit Fernbedienung, oder
benutzen Sie die
Gerät startet die Messung und zeigt die Meldung
"Messung...".
Trennen Sie während dieser gesamten Phase die
Messkabel des Geräts nicht von dem zu testenden
System. Die folgende Bildschirmseite erscheint im
Display
7. Bei positivem Ergebnis
Schutzvorrichtung innerhalb der spezifizierten Zeit -
siehe § 12.10), zeigt das Gerät die Meldung "OK" und die
nebenstehende Bildschirmseite.
8. Bei negativem Ergebnis
Schutzvorrichtung innerhalb der spezifizierten Zeit
siehe § 12.10), zeigt das Gerät die Meldung "NICHT OK"
und die nebenstehende Bildschirmseite.
9. Drücken Sie SAVE zum Abspeichern des Ergebnisses im Speicher des Geräts (siehe
§ 7.1) oder ESC/MENU, um ohne Messergebnisspeicherung ins Hauptmenü zurück zu
gelangen.
der Anfangsphase,
AutoStart Funktion (siehe § 5.1.5).
(Z ≤ Grenzimpedanz der
L-PE
(Z > Grenzimpedanz der
L-PE
entsprechend der
wie in der
Das
