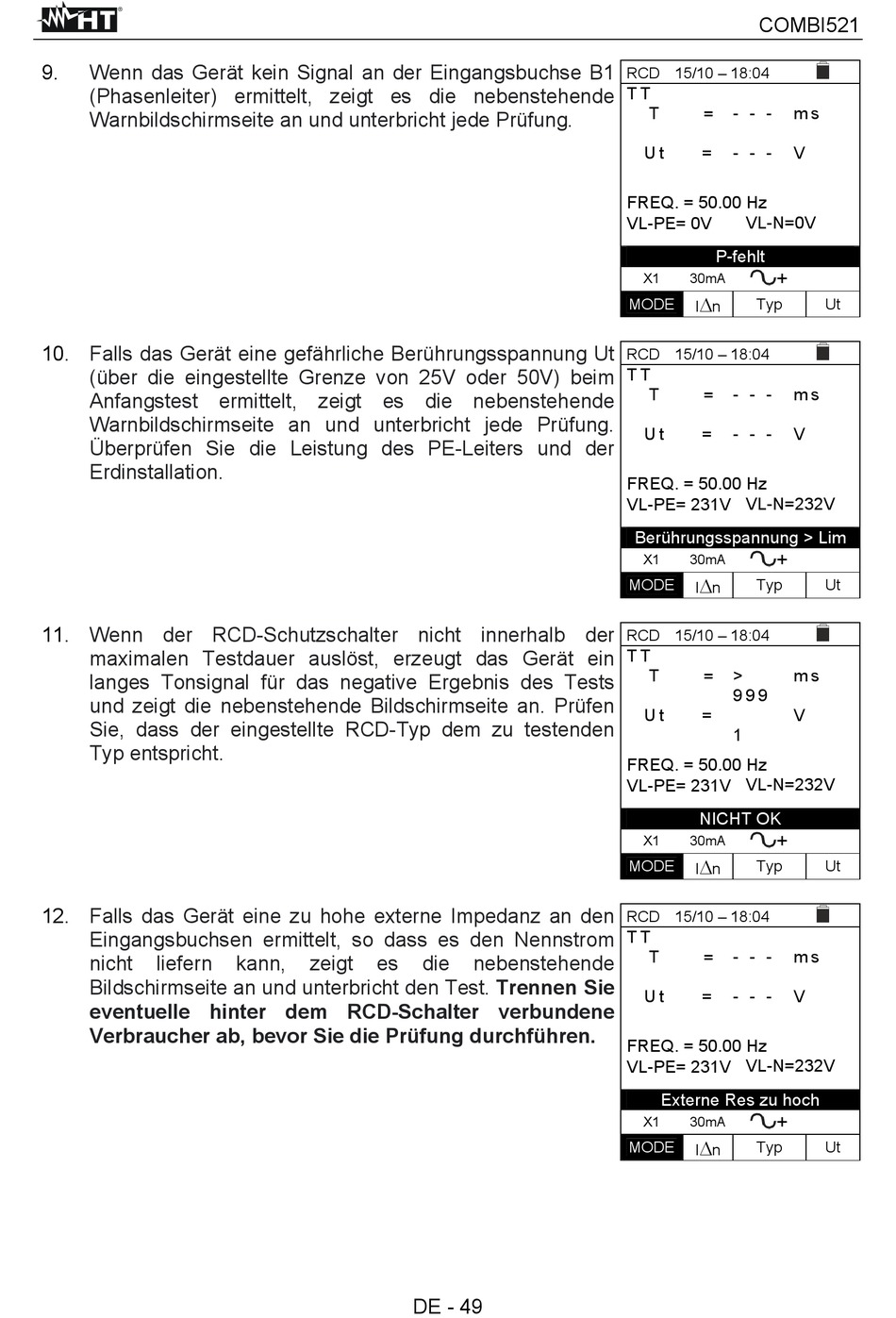

9. Wenn das Gerät kein Signal an der Eingangsbuchse B1
(Phasenleiter) ermittelt, zeigt es die nebenstehende
Warnbildschirmseite an und unterbricht jede Prüfung.
10. Falls das Gerät eine gefährliche Berührungsspannung Ut
(über die eingestellte Grenze von 25V oder 50V) beim
Anfangstest ermittelt, zeigt es die nebenstehende
Warnbildschirmseite an und unterbricht jede Prüfung.
Überprüfen Sie die Leistung des PE-Leiters und der
Erdinstallation.
11. Wenn der RCD-Schutzschalter nicht innerhalb der
maximalen Testdauer auslöst, erzeugt das Gerät ein
langes Tonsignal für das negative Ergebnis des Tests
und zeigt die nebenstehende Bildschirmseite an. Prüfen
Sie, dass der eingestellte RCD-Typ dem zu testenden
Typ entspricht.
12. Falls das Gerät eine zu hohe externe Impedanz an den
Eingangsbuchsen ermittelt, so dass es den Nennstrom
nicht liefern
Bildschirmseite an und unterbricht den Test. Trennen Sie
eventuelle hinter dem RCD-Schalter verbundene
Verbraucher ab, bevor Sie die Prüfung durchführen.
