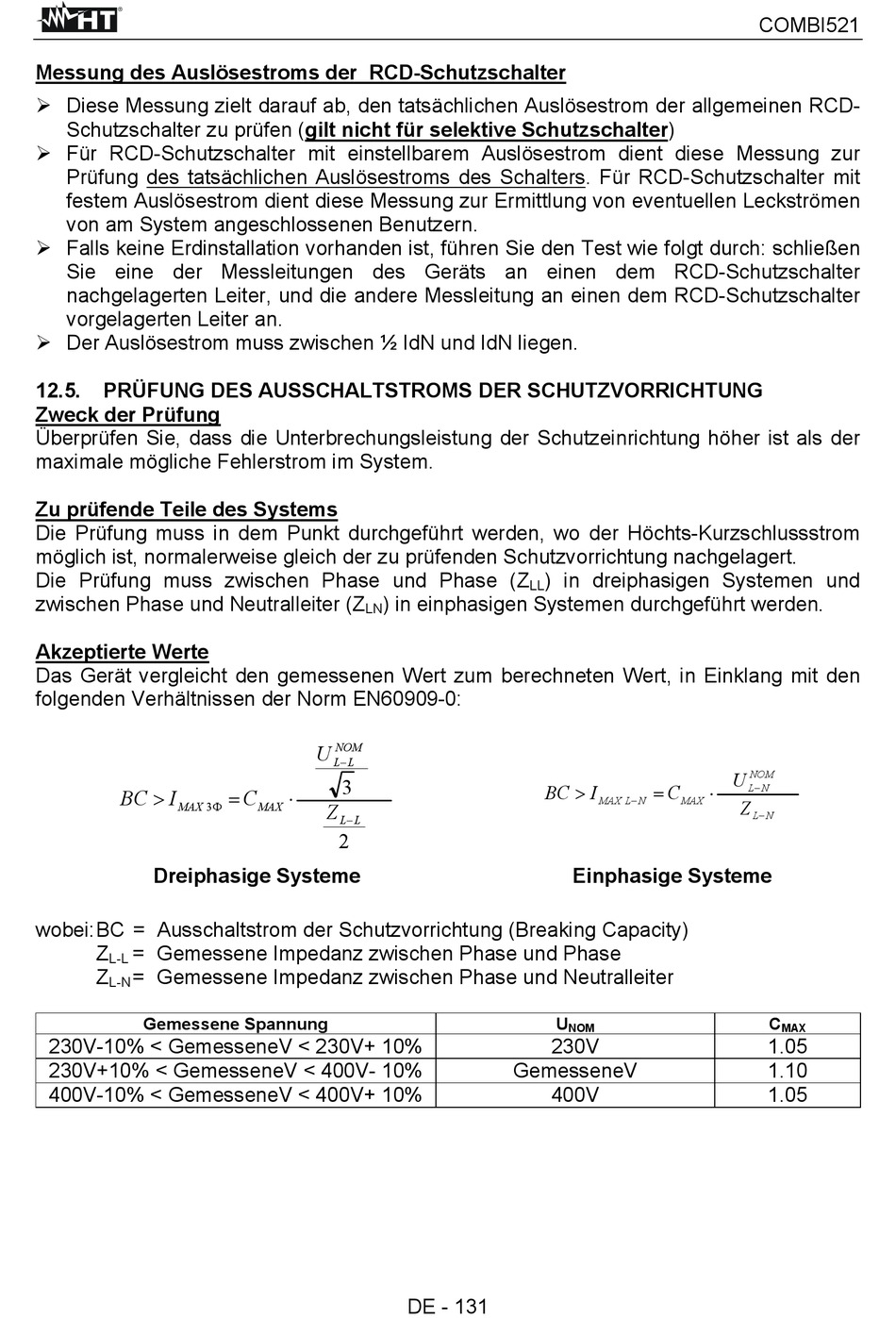

Messung des Auslösestroms der RCD-Schutzschalter
 Diese Messung zielt darauf ab, den tatsächlichen Auslösestrom der allgemeinen RCD-
Schutzschalter zu prüfen (gilt nicht für selektive Schutzschalter)
 Für RCD-Schutzschalter mit einstellbarem Auslösestrom dient diese Messung zur
Prüfung des tatsächlichen Auslösestroms des Schalters. Für RCD-Schutzschalter mit
festem Auslösestrom dient diese Messung zur Ermittlung von eventuellen Leckströmen
von am System angeschlossenen Benutzern.
 Falls keine Erdinstallation vorhanden ist, führen Sie den Test wie folgt durch: schließen
Sie eine der Messleitungen des Geräts an einen dem RCD-Schutzschalter
nachgelagerten Leiter, und die andere Messleitung an einen dem RCD-Schutzschalter
vorgelagerten Leiter an.
 Der Auslösestrom muss zwischen ½ IdN und IdN liegen.
12.5.
PRÜFUNG DES AUSSCHALTSTROMS DER SCHUTZVORRICHTUNG
Zweck der Prüfung
Überprüfen Sie, dass die Unterbrechungsleistung der Schutzeinrichtung höher ist als der
maximale mögliche Fehlerstrom im System.
Zu prüfende Teile des Systems
Die Prüfung muss in dem Punkt durchgeführt werden, wo der Höchts-Kurzschlussstrom
möglich ist, normalerweise gleich der zu prüfenden Schutzvorrichtung nachgelagert.
Die Prüfung muss zwischen Phase und Phase (Z
zwischen Phase und Neutralleiter (Z
Akzeptierte Werte
Das Gerät vergleicht den gemessenen Wert zum berechneten Wert, in Einklang mit den
folgenden Verhältnissen der Norm EN60909-0:
BC
I
MAX
Dreiphasige Systeme
wobei: BC = Ausschaltstrom der Schutzvorrichtung (Breaking Capacity)
Z
= Gemessene Impedanz zwischen Phase und Phase
L-L
Z
= Gemessene Impedanz zwischen Phase und Neutralleiter
L-N
Gemessene Spannung
230V-10% < GemesseneV < 230V+ 10%
230V+10% < GemesseneV < 400V- 10%
400V-10% < GemesseneV < 400V+ 10%
LN
NOM
U
L
L
3
C
3
MAX
Z
L
L
2
) in dreiphasigen Systemen und
LL
) in einphasigen Systemen durchgeführt werden.
BC
230V
GemesseneV
400V
DE - 131
I
C
MAX
L
N
MAX
Einphasige Systeme
U
NOM
COMBI521
NOM
U
L
N
Z
L
N
C
MAX
1.05
1.10
1.05
