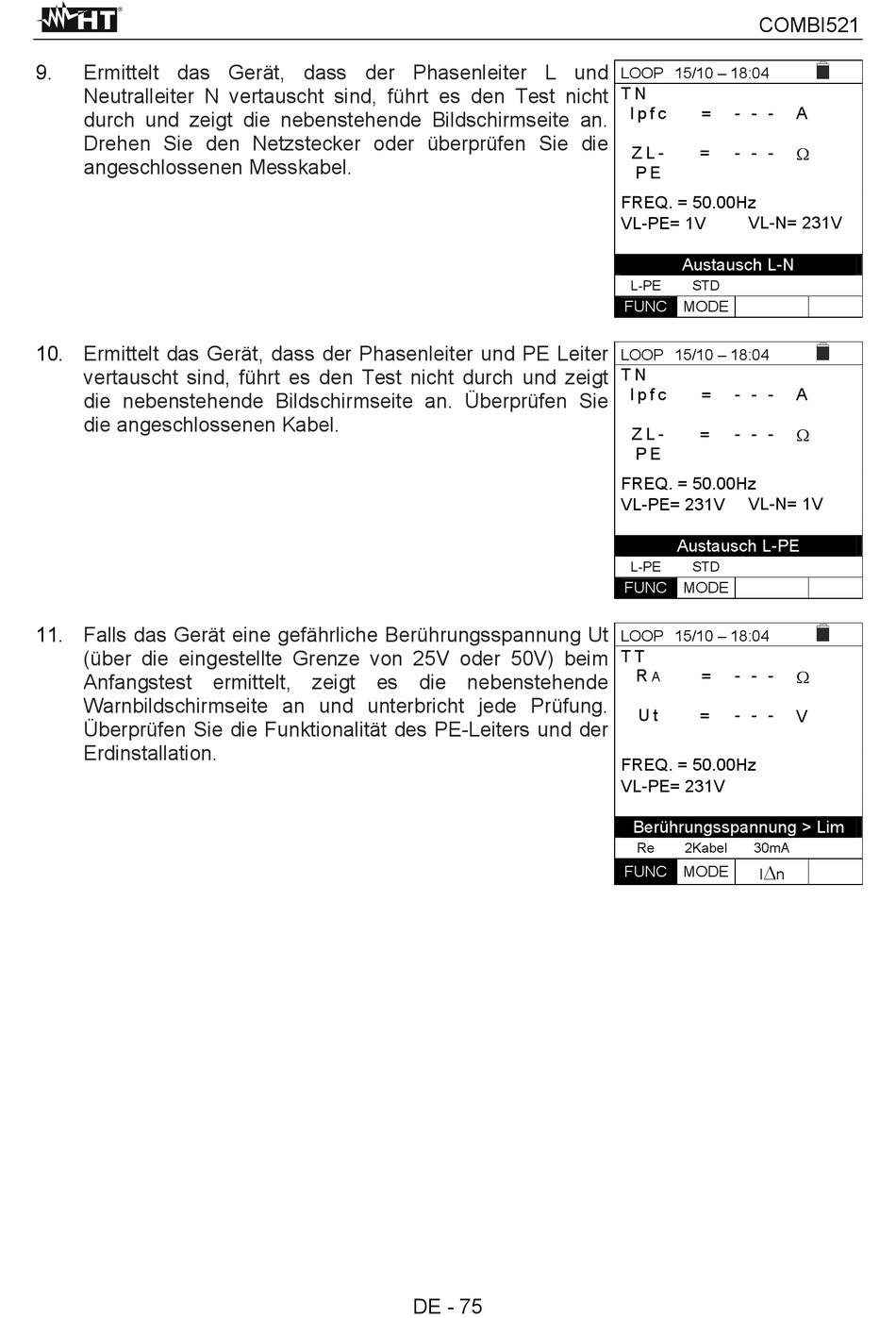

9. Ermittelt das Gerät, dass der Phasenleiter L und
Neutralleiter N vertauscht sind, führt es den Test nicht
durch und zeigt die nebenstehende Bildschirmseite an.
Drehen Sie den Netzstecker oder überprüfen Sie die
angeschlossenen Messkabel.
10. Ermittelt das Gerät, dass der Phasenleiter und PE Leiter
vertauscht sind, führt es den Test nicht durch und zeigt
die nebenstehende Bildschirmseite an. Überprüfen Sie
die angeschlossenen Kabel.
11. Falls das Gerät eine gefährliche Berührungsspannung Ut
(über die eingestellte Grenze von 25V oder 50V) beim
Anfangstest ermittelt, zeigt es die nebenstehende
Warnbildschirmseite an und unterbricht jede Prüfung.
Überprüfen Sie die Funktionalität des PE-Leiters und der
Erdinstallation.
DE - 75
COMBI521
LOOP 15/10 – 18:04
T N
I p f c = - - -
Z L - - - -
=
P E
FREQ. = 50.00Hz
VL-N= 231V
VL-PE= 1V
Austausch L-N
L-PE STD
FUNC MODE
LOOP 15/10 – 18:04
T N
I p f c = - - -
Z L - - - -
=
P E
FREQ. = 50.00Hz
VL-N= 1V
VL-PE= 231V
Austausch L-PE
L-PE STD
FUNC MODE
LOOP 15/10 – 18:04
T T
R = - - -
A
U t - - -
=
FREQ. = 50.00Hz
VL-PE= 231V
Berührungsspannung > Lim
Re 2Kabel 30mA

FUNC MODE
I n
A

A


V
