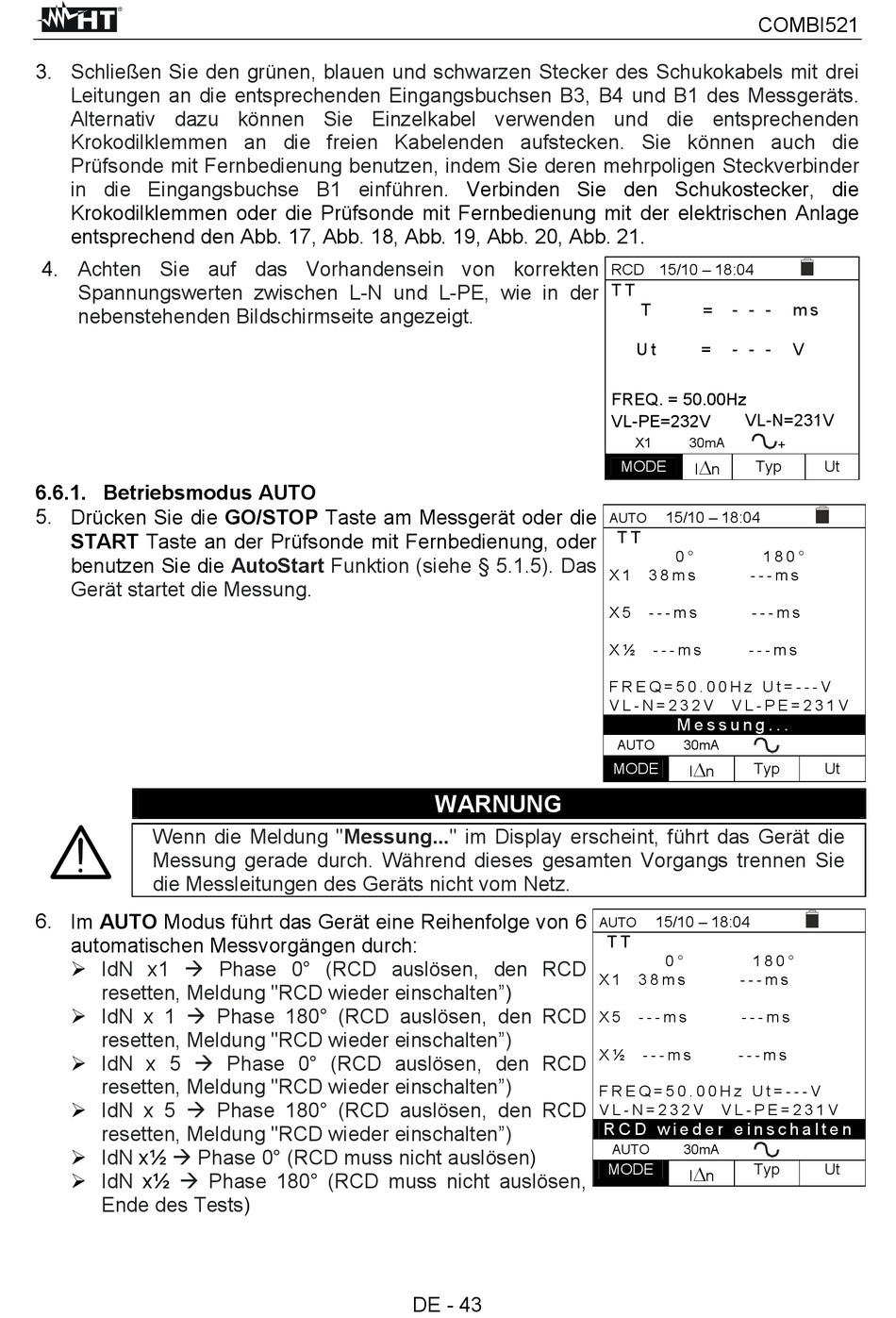

3. Schließen Sie den grünen, blauen und schwarzen Stecker des Schukokabels mit drei
Leitungen an die entsprechenden Eingangsbuchsen B3, B4 und B1 des Messgeräts.
Alternativ dazu können Sie Einzelkabel verwenden und die entsprechenden
Krokodilklemmen an die freien Kabelenden aufstecken. Sie können auch die
Prüfsonde mit Fernbedienung benutzen, indem Sie deren mehrpoligen Steckverbinder
in die Eingangsbuchse B1 einführen.
Krokodilklemmen oder die Prüfsonde mit Fernbedienung mit der elektrischen Anlage
entsprechend den Abb. 17, Abb. 18, Abb. 19, Abb. 20, Abb. 21.
4.

Achten Sie auf das Vorhandensein von korrekten

Spannungswerten zwischen L-N und L-PE, wie in der
nebenstehenden Bildschirmseite angezeigt.

6.6.1. Betriebsmodus AUTO

5. Drücken Sie die GO/STOP Taste am Messgerät oder die
START Taste an der Prüfsonde mit Fernbedienung, oder
benutzen Sie die
Gerät startet die Messung.
Wenn die Meldung "Messung..." im Display erscheint, führt das Gerät die
Messung gerade durch. Während dieses gesamten Vorgangs trennen Sie
die Messleitungen des Geräts nicht vom Netz.
6. Im AUTO Modus führt das Gerät eine Reihenfolge von 6
automatischen Messvorgängen durch:
 IdN x1  Phase 0° (RCD auslösen, den RCD
resetten, Meldung "RCD wieder
 IdN x 1  Phase 180° (RCD auslösen, den RCD
resetten, Meldung "RCD wieder einschalten")
 IdN x 5  Phase 0° (RCD auslösen, den RCD
resetten, Meldung "RCD wieder einschalten")
 IdN x 5  Phase 180° (RCD auslösen, den RCD
resetten, Meldung "RCD wieder einschalten")
 IdN x½  Phase 0° (RCD muss nicht
 IdN x½  Phase 180° (RCD muss nicht auslösen,
Ende des Tests)
AutoStart Funktion (siehe § 5.1.5). Das
einschalten")
Verbinden Sie den Schukostecker, die
WARNUNG
auslösen)
DE - 43
COMBI521
RCD 15/10 – 18:04
T T
T - - -
=
U t = - - -
FREQ. = 50.00Hz
VL-N=231V
VL-PE=232V
X1 30mA

MODE Typ
I n
15/10 – 18:04
AUTO
T T
0 ° 1 8 0 °
X 1 3 8 m s - - - m s
X 5 - - - m s - - - m s
X ½ - - - m s - - - m s
F R E Q = 5 0 . 0 0 H z U t = - - - V
V L - N = 2 3 2 V V L - P E = 2 3 1 V
M e s s u n g . . .
AUTO 30mA

MODE Typ
I n
15/10 – 18:04
AUTO
T T
0 ° 1 8 0 °
X 1 3 8 m s - - - m s
X 5 - - - m s - - - m s
X ½ - - - m s - - - m s
F R E Q = 5 0 . 0 0 H z U t = - - - V
V L - N = 2 3 2 V V L - P E = 2 3 1 V
R C D w i e d e r e i n s c h a l t e n
AUTO 30mA
MODE  Typ
I n
m s
V
+
Ut
Ut
Ut
