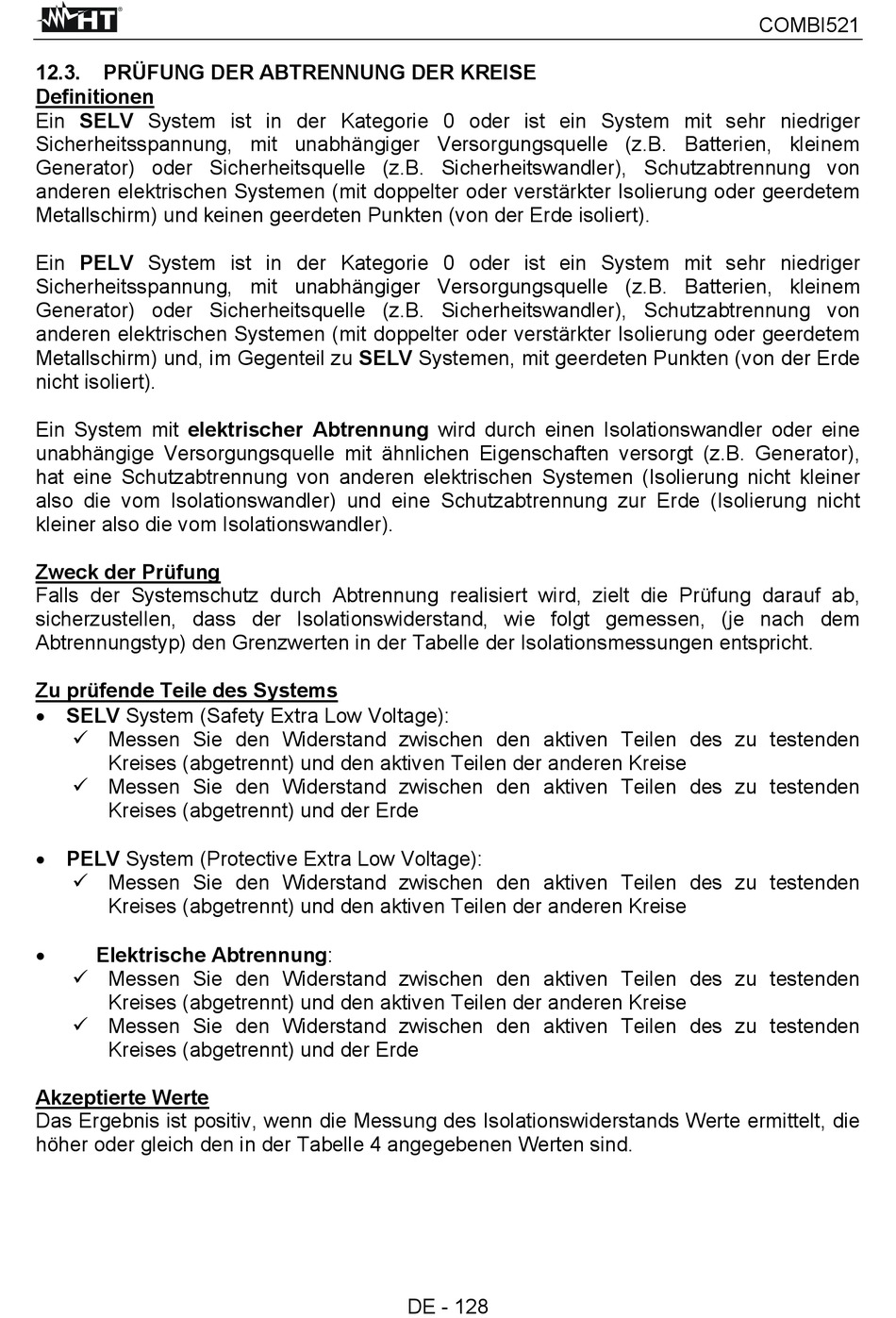

12.3. PRÜFUNG DER ABTRENNUNG DER KREISE
Definitionen
Ein SELV System ist in der Kategorie 0 oder ist ein System mit sehr niedriger
Sicherheitsspannung, mit unabhängiger Versorgungsquelle (z.B. Batterien, kleinem
Generator) oder Sicherheitsquelle (z.B. Sicherheitswandler), Schutzabtrennung von
anderen elektrischen Systemen (mit doppelter oder verstärkter Isolierung oder geerdetem
Metallschirm) und keinen geerdeten Punkten (von der Erde isoliert).
Ein PELV System ist in der Kategorie 0 oder ist ein System mit sehr niedriger
Sicherheitsspannung, mit unabhängiger Versorgungsquelle (z.B. Batterien, kleinem
Generator) oder Sicherheitsquelle (z.B. Sicherheitswandler), Schutzabtrennung von
anderen elektrischen Systemen (mit doppelter oder verstärkter Isolierung oder geerdetem
Metallschirm) und, im Gegenteil zu SELV Systemen, mit geerdeten Punkten (von der Erde
nicht isoliert).
Ein System mit elektrischer Abtrennung wird durch einen Isolationswandler oder eine
unabhängige Versorgungsquelle mit ähnlichen Eigenschaften versorgt (z.B. Generator),
hat eine Schutzabtrennung von anderen elektrischen Systemen (Isolierung nicht kleiner
also die vom Isolationswandler) und eine Schutzabtrennung zur Erde (Isolierung nicht
kleiner also die vom Isolationswandler).
Zweck der Prüfung
Falls der Systemschutz durch Abtrennung realisiert wird, zielt die Prüfung darauf ab,
sicherzustellen, dass der Isolationswiderstand, wie folgt gemessen, (je nach dem
Abtrennungstyp) den Grenzwerten in der Tabelle der Isolationsmessungen entspricht.
Zu prüfende Teile des Systems
 SELV System (Safety Extra Low Voltage):
 Messen Sie den Widerstand zwischen den aktiven Teilen des zu testenden
Kreises (abgetrennt) und den aktiven Teilen der anderen Kreise
 Messen Sie den Widerstand zwischen den aktiven Teilen des zu testenden
Kreises (abgetrennt) und der Erde
 PELV System (Protective Extra Low Voltage):
 Messen Sie den Widerstand zwischen den aktiven Teilen des zu testenden
Kreises (abgetrennt) und den aktiven Teilen der anderen Kreise

Elektrische Abtrennung:
 Messen Sie den Widerstand zwischen den aktiven Teilen des zu testenden
Kreises (abgetrennt) und den aktiven Teilen der anderen Kreise
 Messen Sie den Widerstand zwischen den aktiven Teilen des zu testenden
Kreises (abgetrennt) und der Erde
Akzeptierte Werte
Das Ergebnis ist positiv, wenn die Messung des Isolationswiderstands Werte ermittelt, die
höher oder gleich den in der Tabelle 4 angegebenen Werten sind.
