Je nach der eingestellten Nennspannung P-PE (siehe § 5.1.3) und der gemessenen
Fehlerstrom-Impedanz, berechnet das Gerät den Mindestwert des voraussichtlichen
Kurzschlussstroms, der von der Schutzvorrichtung unterbrochen werden muss. Für eine
korrekte Abstimmung MUSS dieser Wert immer größer oder gleich dem Auslösestrom Ia
der benutzten Schutzvorrichtung sein als schlimmster Fall
Der Bezugswert Ia (siehe Abb. 41) ist Funktion von:
 Schutztyp (Kurve B, C, D, K)
 Nennstrom der Schutzvorrichtung In
 Beseitigungszeit des Ausfalls seitens der Schutzvorrichtung
Typischerweise: Ia = 3÷5In (Kurve B), Ia = 5÷10In (Kurve C), Ia = 10÷20In (Kurve D,K)

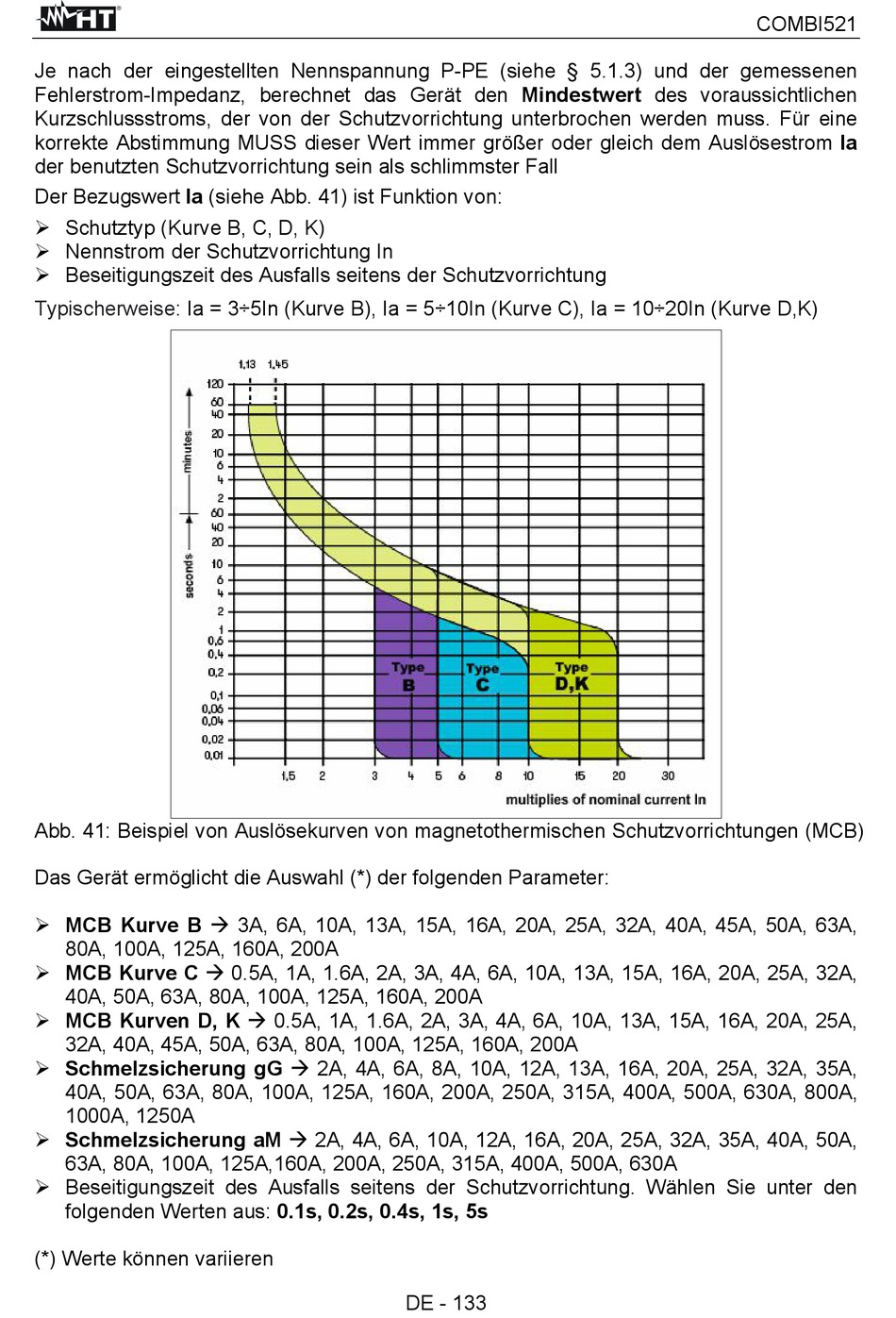

Abb. 41: Beispiel von Auslösekurven von magnetothermischen Schutzvorrichtungen (MCB)
Das Gerät ermöglicht die Auswahl (*) der folgenden Parameter:
 MCB Kurve B  3A, 6A, 10A, 13A, 15A, 16A, 20A, 25A, 32A, 40A, 45A, 50A, 63A,
80A, 100A, 125A, 160A, 200A
 MCB Kurve C  0.5A, 1A, 1.6A, 2A, 3A, 4A, 6A, 10A, 13A, 15A, 16A, 20A, 25A, 32A,
40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A
 MCB Kurven D, K  0.5A, 1A, 1.6A, 2A, 3A, 4A, 6A, 10A, 13A, 15A, 16A, 20A, 25A,
32A, 40A, 45A, 50A, 63A, 80A, 100A, 125A, 160A, 200A
 Schmelzsicherung gG  2A, 4A, 6A, 8A, 10A, 12A, 13A, 16A, 20A, 25A, 32A, 35A,
40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 250A, 315A, 400A, 500A, 630A, 800A,
1000A, 1250A
 Schmelzsicherung aM  2A, 4A, 6A, 10A, 12A, 16A, 20A, 25A, 32A, 35A, 40A, 50A,
63A, 80A, 100A, 125A,160A, 200A, 250A, 315A, 400A, 500A, 630A
 Beseitigungszeit des Ausfalls seitens der Schutzvorrichtung. Wählen Sie unter den
folgenden Werten aus: 0.1s, 0.2s, 0.4s, 1s, 5s
(*) Werte können variieren
