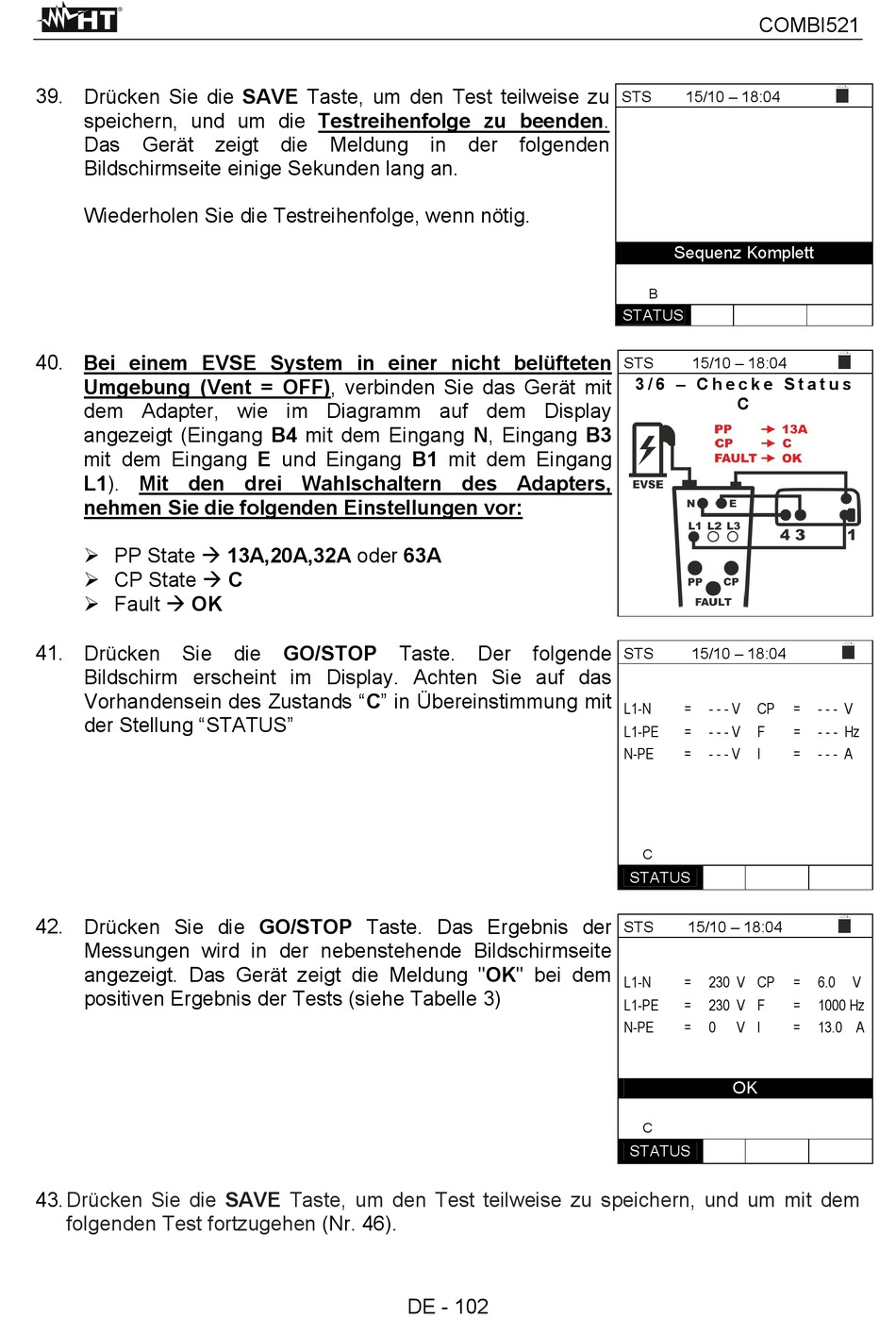

HT COMBI521 Bedienungsanleitung Seite 101

39. Drücken Sie die SAVE Taste, um den Test teilweise zu
speichern, und um die Testreihenfolge zu beenden.
Das Gerät
Bildschirmseite einige Sekunden lang an.
Wiederholen Sie die Testreihenfolge, wenn nötig.
40. Bei einem EVSE System in einer nicht belüfteten
Umgebung (Vent = OFF), verbinden Sie das Gerät mit
dem Adapter, wie im Diagramm auf dem Display
angezeigt (Eingang B4 mit dem Eingang N, Eingang B3
mit dem Eingang E und Eingang B1 mit dem Eingang
L1). Mit den drei Wahlschaltern des Adapters,
nehmen Sie die folgenden Einstellungen vor:
 PP State  13A,20A,32A oder 63A
 CP State  C
 Fault  OK
41. Drücken
Sie
Bildschirm erscheint im Display. Achten Sie auf das
Vorhandensein des Zustands "C" in Übereinstimmung mit
der Stellung "STATUS"
42. Drücken Sie die GO/STOP Taste. Das Ergebnis der
Messungen wird in der nebenstehende Bildschirmseite
angezeigt. Das Gerät zeigt die Meldung "OK" bei dem
positiven Ergebnis der Tests (siehe Tabelle 3)
43. Drücken Sie die SAVE Taste, um den Test teilweise zu speichern, und um mit dem
folgenden Test fortzugehen
zeigt die Meldung
die GO/STOP
(Nr. 46).
in der folgenden
Taste. Der folgende
DE - 102
COMBI521
STS 15/10 – 18:04
Sequenz Komplett
B
STATUS
STS 15/10 – 18:04
3 / 6 – C h e c k e S t a t u s
C
STS 15/10 – 18:04
L1-N = - - - V CP
L1-PE = - - - V F
N-PE = - - - V I
C
STATUS
STS 15/10 – 18:04
L1-N = 230 V CP
L1-PE = 230 V F
N-PE = 0 V I
OK
C
STATUS
= - - - V
= - - - Hz
= - - - A
= 6.0 V
= 1000 Hz
= 13.0 A
