Inhaltszusammenfassung für HT PV-ISOTEST

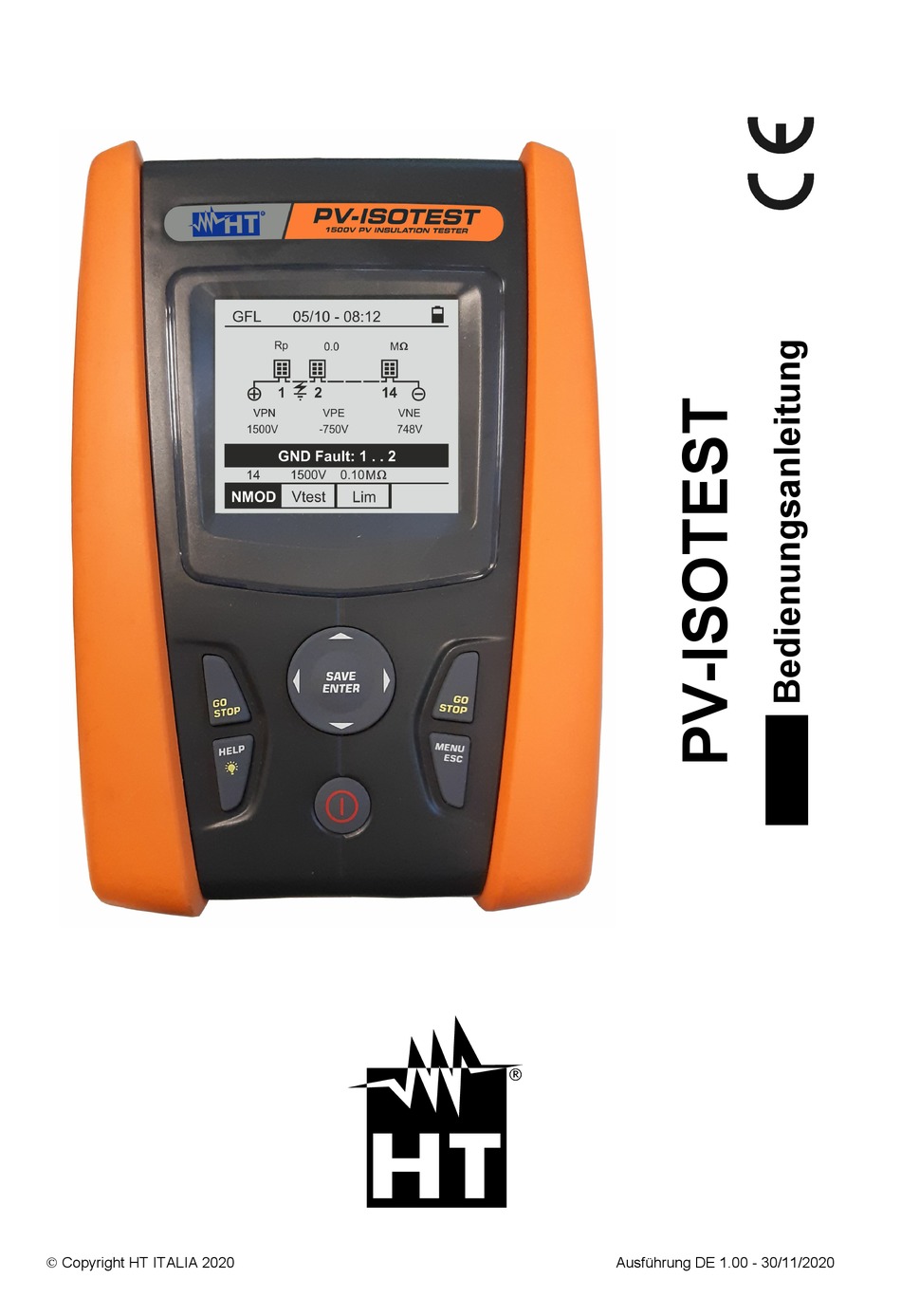

  • Seite 1  Copyright HT ITALIA 2020 Ausführung DE 1.00 - 30/11/2020...

  • Seite 2: Inhaltsverzeichnis

    PV-ISOTEST INHALT SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ..........3     1.1.  Vorbereitende Instruktionen ....................3  1.2.  Während des Gebrauchs ....................4  1.3.  Nach dem Gebrauch ......................4  1.4.  Definition der Messkategorie (Überspannungskategorie) ..........4  ALLGEMEINE BESCHREIBUNG ................. 5     2.1. ...
  • Seite 3 PV-ISOTEST 11.2.  Dielektrisches Absorptionsverhältnis (DAR) ..............36  SERVICE ........................37     12.1.  Garantiebedingungen ...................... 37  12.2.  Service ..........................37  DE - 2...

  • Seite 4: Sicherheitsvorkehrungen Und -Verfahren

    PV-ISOTEST 1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN Dieses Gerät entspricht der Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Achten Sie bei Messungen auf folgende Anweisungen und lesen Sie mit äußerster Sorgfalt alle Notizen, denen folgendes Symbol voran gestellt ist.  Messen Sie keine Spannungen oder Ströme in feuchter oder nasser Umgebung.

  • Seite 5: Während Des Gebrauchs

    PV-ISOTEST 1.2. WÄHREND DES GEBRAUCHS Wir empfehlen Ihnen, die folgenden Empfehlungen und Anweisungen sorgfältig durchzulesen: WARNUNG  Das Nichtbefolgen der Warnungen und/oder der Gebrauchsanweisungen kann das Messgerät und/oder seine Bestandteile beschädigen und eine Gefahr für den Anwender darstellen.  Das Symbol “...

  • Seite 6: Allgemeine Beschreibung

    Im allgemeinen ist ein traditionelles Isolationsmessgerät nicht für die Isolationsmessung an PV-Anlagen geeignet, aufgrund der Präsenz der von den PV Modulen erzeugten String- Spannung. Das PV-ISOTEST wurde jedoch so konzipiert, dass es genau unter all diesen Bedingung-en arbeitet und in der Lage ist, mit einem einzigen Test automatisch zu erkennen, ob die Isolation eines gesamten Strings den Erwartungen entspricht und sogar erkennen kann an welchem Pol ein möglicher Isolationsfehler vorliegt.

  • Seite 7: Vorbereitung Zum Gebrauch

    PV-ISOTEST 3. VORBEREITUNG ZUM GEBRAUCH 3.1. VORBEREITENDE PRÜFUNG Vor dem Versand wurden Elektronik und Mechanik des Messgeräts sorgfältig überprüft. Zur Auslieferung des Geräts in optimalem Zustand wurden die bestmöglichen Vorkehrungen getroffen. Dennoch empfehlen wir, kurz zu prüfen, ob das Messgerät auf dem Transport beschädigt wurde.

  • Seite 8: Nomenklatur

    PV-ISOTEST 4. NOMENKLATUR 4.1. BESCHREIBUNG DES GERÄTS LEGENDE: 1. Eingänge 2. LCD Display     3. Tasten , SAVE/ENTER 4. Anschluss für optisches Kabel/USB 5. Taste GO/STOP 6. Taste HELP/ 7. Taste ESC/MENU 8. Taste ON/OFF Abb. 1: Vorderseite des Messgeräts LEGENDE: 1.

  • Seite 9: Bedientastenbeschreibung

    Startbildschirm angezeigt. Die Bildschirmseite enthält P V - I S O T E S T folgende Informationen:  Das Gerätemodell (PV-ISOTEST)  Herstellerlogo S N : 2 0 1 0 5 6 7 8  Seriennummer (SN:) des Messgeräts ...

  • Seite 10: Hauptmenü

    PV-ISOTEST 5. HAUPTMENÜ Mit der ESC/MENU Taste wird das Hauptmenü aufgerufen. MENU 14/09 -17:34 Hier können Einstellungen vorgenommen, gespeicherte : M u l t i m e t e r Messwerte angezeigt und die benötigte Messfunktion : Isolation M eingeschaltet werden.

  • Seite 11: Allg. Einstellungen

    PV-ISOTEST 5.1.3. Allg. Einstellungen Mit den Pfeiltasten (,) stellen Sie den Cursor auf Allg. 15/10 – 18:04 Einstellungen und bestätigen Sie mit ENTER. Das Gerät A u t o P o w e r O f f :  ...

  • Seite 12: Anweisungen Zum Gebrauch

    PV-ISOTEST 6. ANWEISUNGEN ZUM GEBRAUCH 6.1. RPE – DURCHGANGSTEST AN PV-MODULEN/STRINGS/FELDERN Zweck dieser Messung ist die Durchführung eines Durchgangstests an den Schutz- und Potentialausgleichsleitern der PV Anlage (z.B. vom Erder bis zum Potentialausgleich sowie bis zur PV Anlage). Der Test muss mit einem Prüfstrom > 200mA gemäß den Normenvorschriften der Richtlinie VDE 0413-4 , IEC/EN61557-4 und IEC/EN62446 durchgeführt werden.
  • Seite 13 PV-ISOTEST 4. Benutzen Sie die Pfeiltasten  oder  und wählen Sie 15/10 – 18:04 die Position “><” aus. Das Gerät zeigt die nebenstehend  - - - abgebildete Bildschirmseite. I t e s t - - - - - - ...

  • Seite 14: Durchgangstest In Standard (Std) Modus

    PV-ISOTEST 6.1.2. Durchgangstest in Standard (STD) Modus 1. Mit den Pfeiltasten (,) stellen Sie den Cursor auf RPE 15/10 – 18:04 und bestätigen Sie mit ENTER. Das Gerät zeigt die  - - - folgende Bildschirmseite. Das Symbol “STD” erscheint auf dem Display.
  • Seite 15 PV-ISOTEST keine Fehlermeldungen auftreten, zeigt das Gerät die  - - - Meldung “Messung…”, nebenstehend I t e s t - - - abgebildeten Bildschirmseite gezeigt. Messung… 0.06  2.00  MODUS Lim. > < 7. Am Ende Messung liefert Gerät...

  • Seite 16: Durchgangstest Im Timer (Tmr) Modus

    PV-ISOTEST 6.1.3. Durchgangstest im Timer (TMR) Modus 1. Mit den Pfeiltasten (,) stellen Sie den Cursor auf RPE 15/10 – 18:04 und bestätigen Sie mit ENTER. Das Gerät zeigt die  - - - folgende Bildschirmseite. 2. Benutzen Sie die Pfeiltasten (,), um den Timer Modus...
  • Seite 17 PV-ISOTEST 9. Drücken Sie GO/STOP zum Starten des Tests. Wenn 15/10 – 18:04 keine Fehlermeldungen auftreten, startet das Gerät eine  0 . 2 3 Reihe kontinuierlicher Messungen für die gesamte Dauer des eingestellten Timers. Alle 3 Sekunden ertönt ein...

  • Seite 18: Anomalien

    PV-ISOTEST 6.1.4. Anomalien 1. Um den kompensierten Widerstandswert auf null zu 15/10 – 18:04 stellen, führen Sie ein neues Kompensationsverfahren  - - - durch, mit einem Widerstand höher als 5 wie z.B. mit offenen Leitungen. Die Meldung “Nullstellung” erscheint...

  • Seite 19: M - Isolationswiderstandsmessung An Pv-Modulen & Strings

    PV-ISOTEST 6.2. M – ISOLATIONSWIDERSTANDSMESSUNG AN PV-MODULEN & STRINGS Zweck dieser Messung ist die Isolationswiderstandsmessung der aktiven Leiter von PV- Modulen, Strings und Feldern gemäß den Vorschriften der Richtlinien VDE 0413-2, IEC/EN61557-2 und IEC/EN62446, zu ermitteln, ohne dass es notwendig ist, einen externen Adpater zu benutzen, um die positiven und negativen Stringanschlüsse...

  • Seite 20: Drücken Und Halten Sie Die Go/Stop Taste

    PV-ISOTEST 4. Benutzen Sie die Pfeiltasten  oder  und wählen Sie M 15/10 – 18:04 ( + ) ( - ) Position “Lim.” aus. Gerät zeigt V t e s t - - - - - - nebenstehend abgebildete Bildschirmseite.

  • Seite 21: Isolationsmessung - Betriebsmodus Tmr

    PV-ISOTEST 8. Das Gerät führt hier 2 Messungen nacheinander durch: M 15/10 – 18:04 ( + ) ( - )  Isolation zwischen Pluspol (+) vom String und PE V t e s t 1 5 1 0 1 5 1 5 ...
  • Seite 22 PV-ISOTEST 6. Benutzen Sie die Pfeiltasten  oder  und wählen Sie M 15/10 – 18:04 V t e s t ( - ) - - - Position “Zeit.” aus. Gerät zeigt M  R i ( - ) - - - nebenstehend abgebildete Bildschirmseite.
  • Seite 23 PV-ISOTEST 9. Wenn “Vtest(-)>Vnom” und “Ri(-)≥Lim”, zeigt das Gerät M 15/10 – 18:04 V t e s t ( - ) 1 5 4 0 die Meldung “OK”, um das positive Ergebnis der M  R i ( - ) >...

  • Seite 24: Anomalien

    PV-ISOTEST 6.2.3. Anomalien 1. Sollte das Gerät eine der folgenden Bedingungen M 15/10 – 18:04 ( + ) ( - ) erkennen: “|VPN| > 1500V”, “|VPE| > 1500V” oder “|VNE| V t e s t - - - - - - >...
  • Seite 25 PV-ISOTEST Wenn das Gerät feststellt, dass die Spannung zwischen M 15/10 – 18:04 ( + ) ( - ) dem positiven und dem negativen Pol größer als die V t e s t 1 3 2 0 1 5 1 0 eingestellte Prüfspannung ist, wird auf dem Display die...

  • Seite 26: Gfl - Lokalisierung Von Isolationsfehlern In Pv-Strings

    PV-ISOTEST 6.3. GFL – LOKALISIERUNG VON ISOLATIONSFEHLERN IN PV-STRINGS In der GFL (Ground Fault Locator) Funktion kann das Gerät die Position eines Isolationsfehlers in einem String der Anlage ermitteln, der z.B. durch das Eindringen von Wasser oder Feuchtigkeit in die Anschlusskästen der PV-Module verursacht wird.
  • Seite 27 PV-ISOTEST 6. Benutzen Sie die Pfeiltasten  oder  und wählen Sie 15/10 – 18:04 Position “Lim.” aus. Gerät zeigt M  - - - nebenstehend abgebildete Bildschirmseite. 7. Mit den Pfeiltasten (,) stellen Sie den Grenzwert für den Isolationswiderstand unter den Werten 0.05 M oder...
  • Seite 28 PV-ISOTEST 10. Wenn keine Störungen vorhanden sind (Rp≥Lim) zeigt 15/10 – 18:04 das Gerät den Bildschirm an der Seite und die Meldung M  > 1 0 0 “OK” erscheint im Display. V P N V P E V N E...
  • Seite 29 PV-ISOTEST 14. Bei einer Störung (Rp<Lim) in der Position NMOD 15/10 – 18:04 (zwischen dem vorletzten und dem letzten Modul), M  0 . 0 zeigt das Gerät den Bildschirm an der Seite und die Meldung “PE Fehler: NMOD-1..NMOD” erscheint im Display.

  • Seite 30: Dmm - Funktion Multimeter

    PV-ISOTEST 6.4. DMM – FUNKTION MULTIMETER In dieser Funktion zeigt das Gerät die Werte der RMS (root mean square value) und DC Spannungen zwischen dem Pluspol (+) und dem Minuspol (-), zwischen dem Pluspol (+) und der Erdung und zwischen dem Minuspol (-) und der Erdung an, um das Vorhandensein von Wechselstromkomponenten an den Eingangsspannungen zu überprüfen.

  • Seite 31: Abspeicherung Der Ergebnisse

    PV-ISOTEST 7. ABSPEICHERUNG DER ERGEBNISSE Das Gerät ermöglicht die Speicherung von max 999 Messergebnissen. Die Daten können jederzeit ins Display aufgerufen und gelöscht werden. Beim Abspeichern können den Daten bis maximal 3 Ebenen numerischer Kennzeichnungen für PV Anlage, String und Modul zugeordnet werden (Wert max 250).

  • Seite 32: Aufruf Der Angezeigten Ergebnisse Und Löschen Des Internen Speichers

    PV-ISOTEST 7.2. AUFRUF DER ANGEZEIGTEN ERGEBNISSE UND LÖSCHEN DES INTERNEN SPEICHERS 1. Mit den Pfeiltasten (,) stellen Sie den Cursor auf 15/10 – 18:04 D a t u m T y p MEM und bestätigen Sie mit ENTER. Die nebenstehende...

  • Seite 33: Verbindung Des Geräts Mit Dem Pc

    PV-ISOTEST 8. VERBINDUNG DES GERÄTS MIT DEM PC WARNUNG  Das Messgerät kann über das Kabel C2006 an einen PC angeschlossen werden.  Bevor die Datenübertragung stattfinden kann, müssen am PC jedoch die Software und die Treiber für das C2006 Kabel installiert werden.

  • Seite 34: Wartung Und Pflege

    PV-ISOTEST 9. WARTUNG UND PFLEGE 9.1. ALLGEMEINE INFORMATIONEN Das Gerät, das Sie gekauft haben, ist ein Präzisionsinstrument. Überschreiten Sie niemals die technischen Grenzwerte in dieser Bedienungsanleitung bei der Messung oder bei der Lagerung, um mögliche Beschädigungen oder Gefahren zu vermeiden. Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Temperatur oder...

  • Seite 35: Technische Daten

    PV-ISOTEST 10. TECHNISCHE DATEN 10.1. TECHNISCHE EIGENSCHAFTEN Die Messgenauigkeit ist angegeben als ±[%Abl.+(Ziff.*Auflösung)] bei 23°C±5°C, <80%RH DC Spannung Bereich [V] Auflösung [V] Genauigkeit   (1.0 1500 Abl. + 2Ziff.) AC TRMS Spannung Bereich [V] Auflösung [V] Genauigkeit  ...

  • Seite 36: Allgemeine Eigenschaften

    PV-ISOTEST 10.2. ALLGEMEINE EIGENSCHAFTEN 10.2.1. Bezugsnormen Sicherheit des Geräts: IEC/EN61010-1, IEC/EN61010-2-030, IEC/EN61010-2-033, IEC/EN61010-2-034 EMC: IEC/EN61326-1 Sicher.Standard von Messzubehör: IEC/EN61010-031 Allgemein: IEC/EN62446 Messung M: IEC/EN61557-2, VDE0413-2 Messung RPE: IEC/EN61557-4, VDE0413-4 Isolation: Doppelte Isolation Verschmutzungsgrad: Messkategorie: CAT III 1500V DC, CAT III 1000V AC, Max 1500VDC, 1000V AC zwischen den Eingängen...

  • Seite 37: Anhang - Theoretische Informationen

    PV-ISOTEST 11. ANHANG – THEORETISCHE INFORMATIONEN 11.1. MESSUNG DES POLARISATIONSINDEX (PI) Der Zweck von diesem Diagnosetest ist die Bewertung des Einflusses von den Effekten der Polarisation. Bei der Verwendung einer hohen Spannung auf einer Isolation, richten sich die elektrischen Dipole in der Isolation in derselben Richtung des verwendeten elektrischen Felds aus.

  • Seite 38: Garantiebedingungen

    PV-ISOTEST 12. SERVICE 12.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung,...
  • Seite 40 Fax: +55 19 9979.11325 eMail: info@htinstruments.es eMail: ht@htitalia.it eMail: vendas@ht-instruments.com.br Web: www.htinstruments.es Web: www.ht-instruments.com Web: www.ht-instruments.com.br HT INSTRUMENTS USA LLC HT INSTRUMENTS GMBH HT ITALIA CHINA OFFICE 3145 Bordentown Avenue W3 Am Waldfriedhof 1b 意大利 HT 中国办事处 08859 Parlin - NJ - USA...
