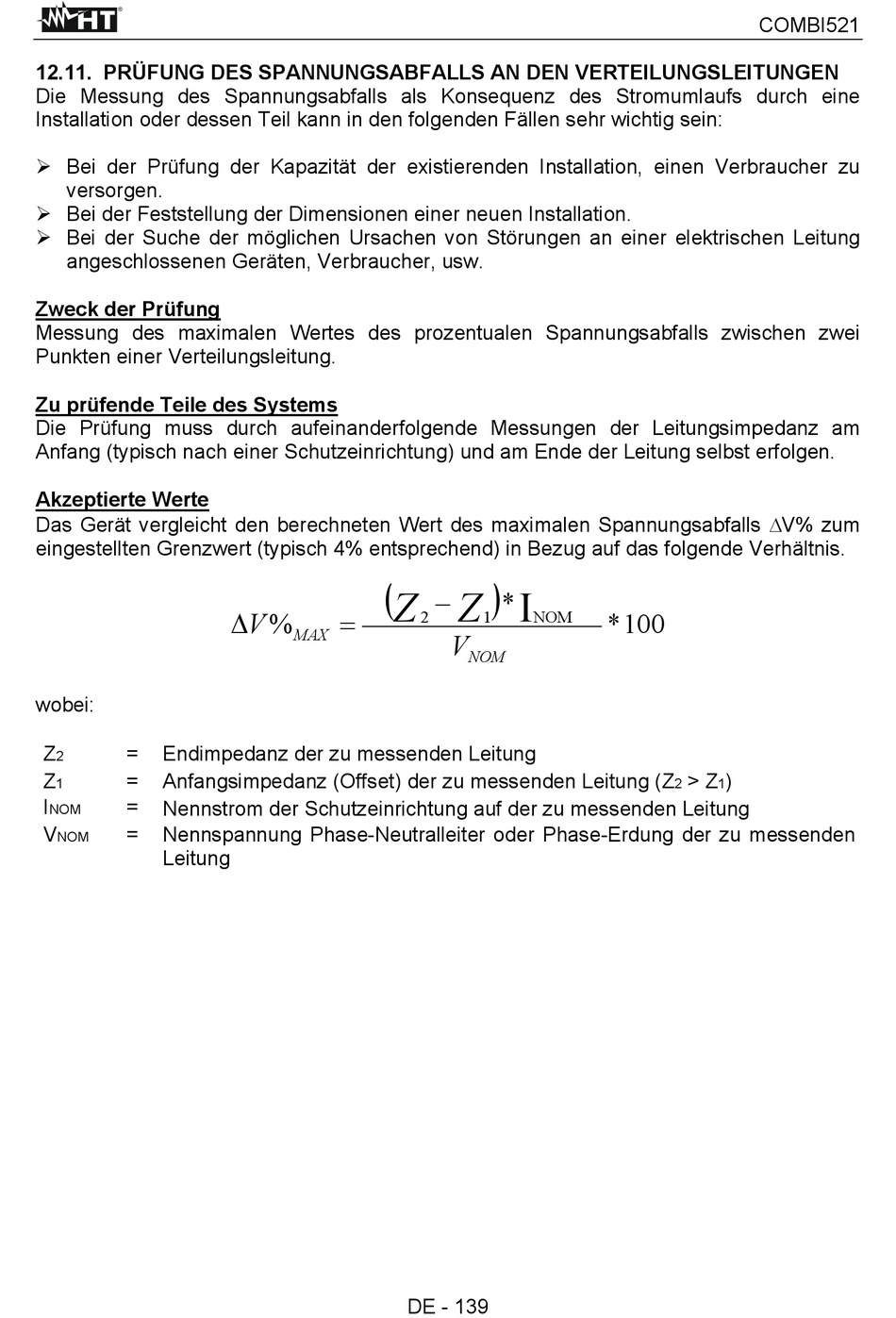

12.11. PRÜFUNG DES SPANNUNGSABFALLS AN DEN VERTEILUNGSLEITUNGEN
Die Messung des Spannungsabfalls als Konsequenz des Stromumlaufs durch eine
Installation oder dessen Teil kann in den folgenden Fällen sehr wichtig sein:
 Bei der Prüfung der Kapazität der existierenden Installation, einen Verbraucher zu
versorgen.
 Bei der Feststellung der Dimensionen einer neuen Installation.
 Bei der Suche der möglichen Ursachen von Störungen an einer elektrischen Leitung
angeschlossenen Geräten, Verbraucher, usw.
Zweck der Prüfung
Messung des maximalen Wertes des prozentualen Spannungsabfalls zwischen zwei
Punkten einer Verteilungsleitung.
Zu prüfende Teile des Systems
Die Prüfung muss durch aufeinanderfolgende Messungen der Leitungsimpedanz am
Anfang (typisch nach einer Schutzeinrichtung) und am Ende der Leitung selbst erfolgen.
Akzeptierte Werte
Das Gerät vergleicht den berechneten Wert des maximalen Spannungsabfalls  V% zum
eingestellten Grenzwert (typisch 4% entsprechend) in Bezug auf das folgende Verhältnis.
wobei:
Z = Endimpedanz der zu messenden Leitung
2
Z = Anfangsimpedanz (Offset) der zu messenden Leitung (Z
1
I =
Nennstrom der Schutzeinrichtung auf der zu messenden Leitung
NOM
V = Nennspannung Phase-Neutralleiter oder Phase-Erdung der zu messenden
NOM
Leitung

Z
 
V %
MAX

 Z I
*
2 1 NOM
V
NOM
DE - 139
COMBI521
* 100
> Z )
2 1
