6.7. LOOP: NETZ- UND SCHLEIFENIMPEDANZ

Diese Funktion wird entsprechend der Norm
und ermöglicht die Messung der Leitungsimpedanz, Schleifenimpedanz und des
voraussichtlichen Kurzschlussstroms.
Je nach dem ausgewählten elektrischen System (TT, TN oder IT) werden
einige Verbindungsmethoden und Betriebsmodi vom Gerät deaktiviert
(siehe Tabelle 1).
Die folgenden Betriebsmodi stehen zur Verfügung:
 L-N
Standardmessung (STD) der
Neutralleiter und Berechnung des voraussichtlichen Kurzschlussstroms.
 L-L
Standardmessung (STD)
und Berechnung des voraussichtlichen Kurzschlussstroms
 L-PE
Standardmessung (STD)
und dem Erdungsleiter und Berechnung des voraussichtlichen Kurzschluss-
stroms.
 Re
Schleifenimpedanz ohne Auslösen des RCD´s in TN
und Gesamterdungswiderstand (TT Systeme) mit Neutralleiter (mit 3 Kabeln)
und ohne Neutralleiter (mit 2 Kabeln) (siehe § 12.8).
Das Gerät prüft die Spannung an PE und vergleicht die Spannung am
Eingang B4 mit dem Erdungspotenzial, das durch die Hand des Anwenders
auf den Seiten des Geräts erzeugt wird. Um die Spannung an PE richtig zu
überprüfen ist es daher notwendig, das Gerät auf der rechten oder linken
Seite zu halten.
Die Messung der Leitungs- oder Schleifenimpedanz führt zum Fließen eines
maximal
Spezifikationen des Messgeräts (siehe § 10.1).
magnetothermischen
führen, sofern diese niedrigere Auslöseströme aufweisen.

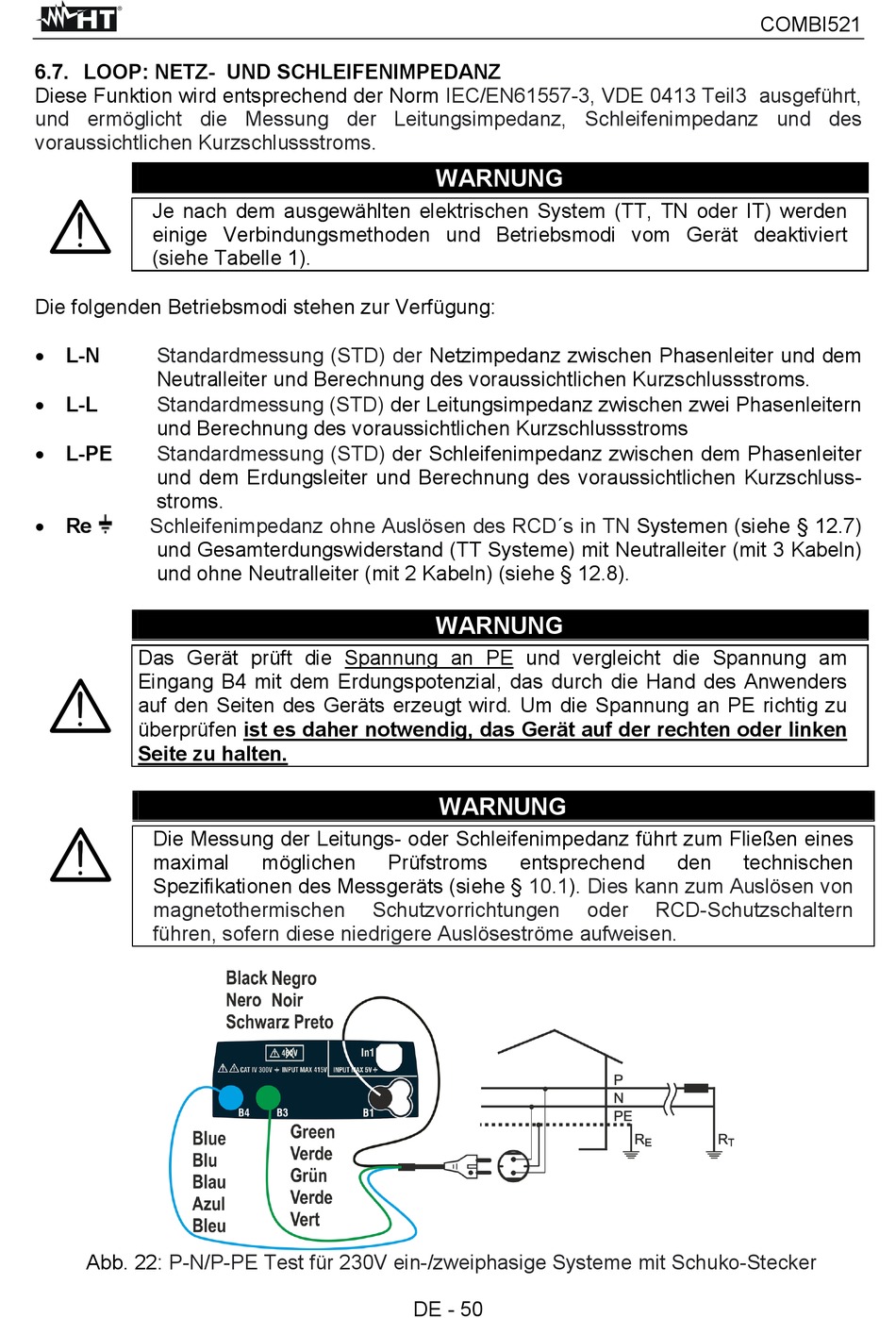

Abb. 22: P-N/P-PE Test für 230V ein-/zweiphasige Systeme mit Schuko-Stecker
Netzimpedanz zwischen Phasenleiter und dem
der Leitungsimpedanz zwischen zwei Phasenleitern
der Schleifenimpedanz zwischen dem Phasenleiter
möglichen Prüfstroms
Schutzvorrichtungen
DE - 50
