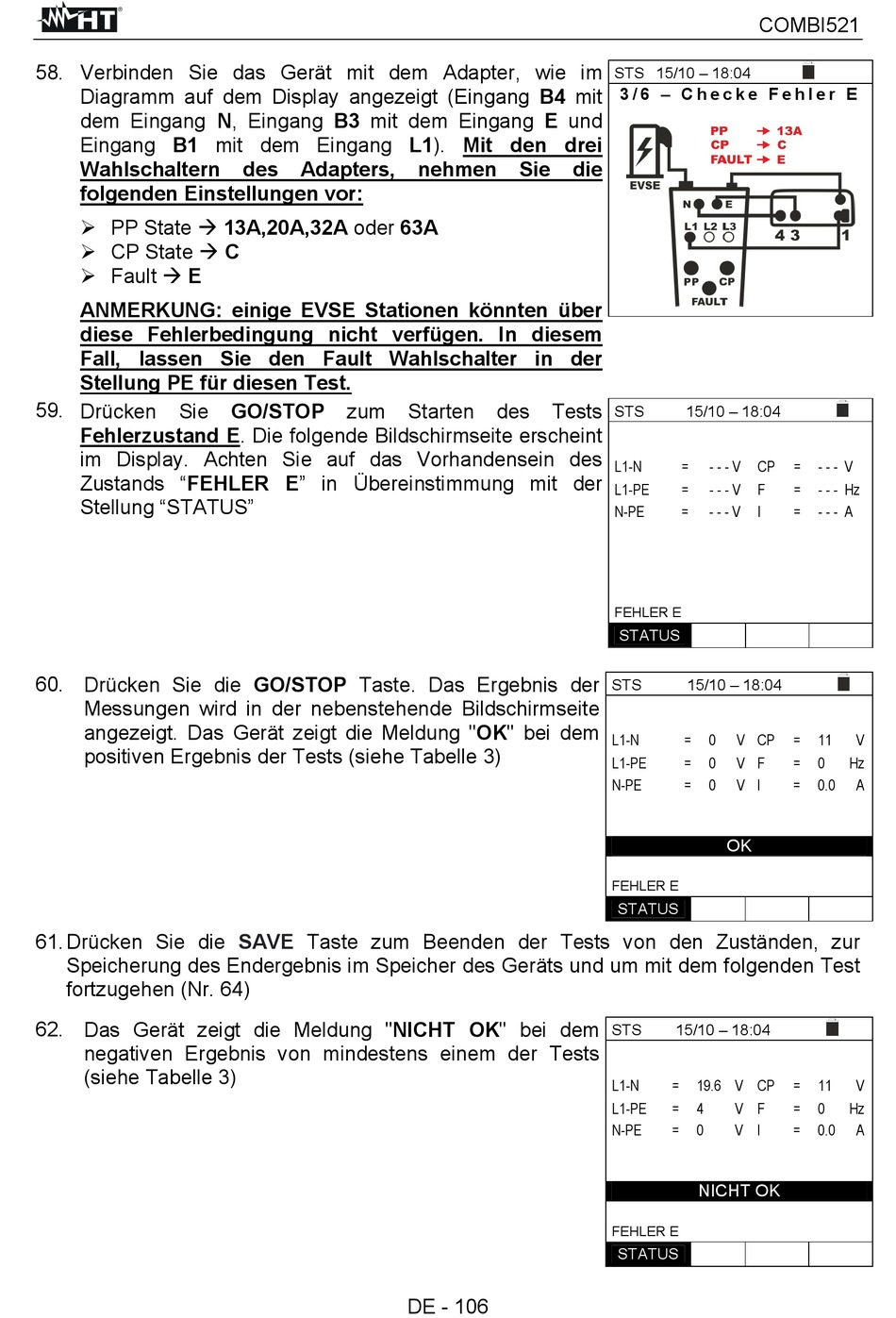

58. Verbinden Sie das Gerät mit dem Adapter, wie im
Diagramm auf dem Display angezeigt (Eingang B4 mit
dem Eingang N, Eingang B3 mit dem Eingang E und
Eingang B1 mit dem Eingang L1). Mit den drei
Wahlschaltern
folgenden Einstellungen vor:
 PP State  13A,20A,32A oder 63A
 CP State  C
 Fault  E
ANMERKUNG: einige EVSE Stationen könnten über
diese Fehlerbedingung nicht verfügen. In diesem
Fall, lassen Sie den Fault Wahlschalter in der
Stellung PE für diesen Test.
59. Drücken Sie
Fehlerzustand E. Die folgende Bildschirmseite erscheint
im Display. Achten Sie auf das Vorhandensein des
Zustands "FEHLER E" in Übereinstimmung mit der
Stellung "STATUS"
60. Drücken Sie die GO/STOP Taste. Das Ergebnis der
Messungen wird in der nebenstehende Bildschirmseite
angezeigt. Das Gerät zeigt die Meldung "OK" bei dem
positiven Ergebnis der Tests (siehe Tabelle 3)
61. Drücken Sie die
Speicherung des Endergebnis im Speicher des Geräts und um mit dem folgenden Test
fortzugehen (Nr. 64)
62. Das Gerät zeigt die Meldung "NICHT OK" bei dem
negativen Ergebnis von mindestens einem der Tests
(siehe Tabelle 3)
des Adapters,
GO/STOP zum
SAVE Taste zum Beenden der Tests von den Zuständen, zur
nehmen Sie die
Starten des Tests
DE - 106
COMBI521
STS 15/10 – 18:04
3 / 6 – C h e c k e F e h l e r E
STS 15/10 – 18:04
L1-N = - - - V CP
L1-PE = - - - V F
N-PE = - - - V I
FEHLER E
STATUS
STS 15/10 – 18:04
L1-N = 0 V CP
L1-PE = 0 V F
N-PE = 0 V I
OK
FEHLER E
STATUS
STS 15/10 – 18:04
L1-N = 19.6 V CP
L1-PE = 4 V F
N-PE = 0 V I
NICHT OK
FEHLER E
STATUS
= - - - V
= - - - Hz
= - - - A
= 11 V
= 0 Hz
= 0.0 A
= 11 V
= 0 Hz
= 0.0 A
