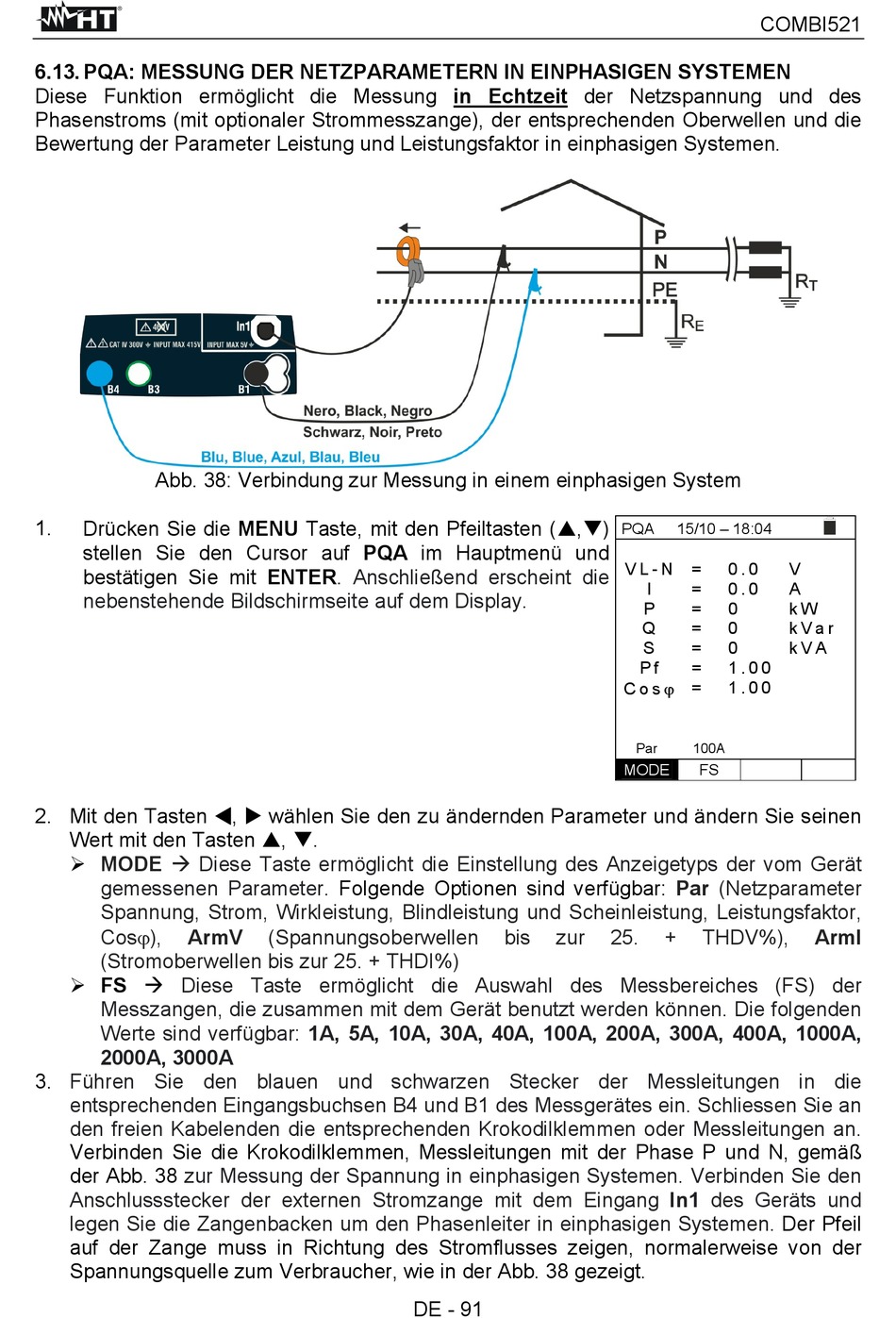

6.13. PQA: MESSUNG DER NETZPARAMETERN IN EINPHASIGEN SYSTEMEN

Diese Funktion ermöglicht die Messung in Echtzeit der Netzspannung und des
Phasenstroms (mit optionaler Strommesszange), der entsprechenden Oberwellen und die
Bewertung der Parameter Leistung und Leistungsfaktor in einphasigen Systemen.
Abb. 38: Verbindung zur Messung in einem einphasigen System
1.
Drücken Sie die MENU Taste, mit den Pfeiltasten (,)
stellen Sie den Cursor auf PQA im Hauptmenü und
bestätigen Sie mit ENTER.
nebenstehende Bildschirmseite auf dem Display.
2. Mit den Tasten ,  wählen Sie den zu ändernden Parameter und ändern Sie seinen
Wert mit den Tasten , .
 MODE  Diese Taste ermöglicht die Einstellung des Anzeigetyps der vom Gerät
gemessenen Parameter.
Spannung, Strom, Wirkleistung, Blindleistung und Scheinleistung, Leistungsfaktor,
Cos), ArmV
(Stromoberwellen bis zur 25. + THDI%)
 FS  Diese Taste ermöglicht die Auswahl des Messbereiches (FS) der
Messzangen, die zusammen mit dem Gerät benutzt werden können. Die folgenden
Werte sind verfügbar: 1A, 5A, 10A, 30A, 40A, 100A, 200A, 300A, 400A, 1000A,
2000A, 3000A
3. Führen Sie den blauen und schwarzen Stecker der Messleitungen in die
entsprechenden Eingangsbuchsen B4 und B1 des Messgerätes ein. Schliessen Sie an
den freien Kabelenden die entsprechenden Krokodilklemmen oder Messleitungen an.
Verbinden Sie die Krokodilklemmen, Messleitungen mit der Phase P und N, gemäß
der Abb. 38 zur Messung der Spannung in einphasigen Systemen. Verbinden Sie den
Anschlussstecker der externen Stromzange mit dem Eingang In1 des Geräts und
legen Sie die Zangenbacken um den Phasenleiter in einphasigen Systemen.
auf der Zange muss in Richtung des Stromflusses zeigen, normalerweise von der
Spannungsquelle zum Verbraucher, wie in der Abb. 38 gezeigt.
Anschließend erscheint die
Folgende Optionen sind verfügbar:
(Spannungsoberwellen
DE - 91
PQA
V L - N
I
P
Q
S
P f
C o s  =
Par
MODE
bis zur 25. +
COMBI521
15/10 – 18:04
= 0 . 0 V
= 0 . 0 A
= 0 k W
= 0 k V a r
= 0 k V A
= 1 . 0 0
1 . 0 0
100A
FS
Par (Netzparameter
THDV%), ArmI
Der Pfeil
