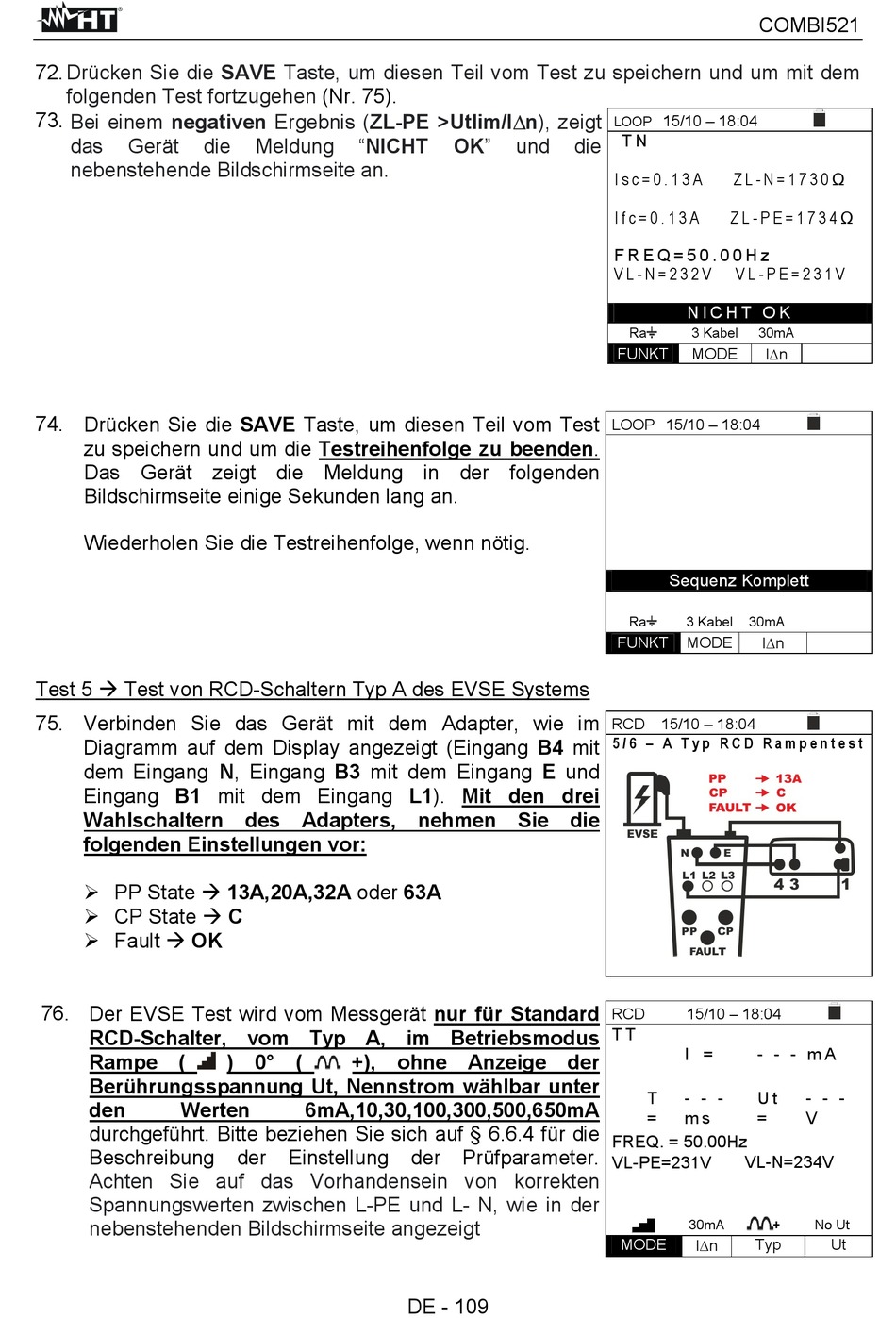

72. Drücken Sie die SAVE Taste, um diesen Teil vom Test zu speichern und um mit dem
folgenden Test fortzugehen
73.
Bei einem negativen Ergebnis (ZL-PE >Utlim/In), zeigt
das Gerät die
nebenstehende Bildschirmseite an.
74. Drücken Sie die SAVE Taste, um diesen Teil vom Test
zu speichern und um die Testreihenfolge zu beenden.
Das Gerät zeigt die Meldung in der folgenden
Bildschirmseite einige Sekunden lang an.
Wiederholen Sie die Testreihenfolge, wenn nötig.
Test 5  Test von RCD-Schaltern Typ A des EVSE Systems
75. Verbinden Sie das Gerät mit dem Adapter, wie im
Diagramm auf dem Display angezeigt (Eingang B4 mit
dem Eingang N, Eingang B3 mit dem Eingang E und
Eingang B1 mit dem Eingang L1). Mit den drei
Wahlschaltern des Adapters, nehmen Sie die
folgenden Einstellungen vor:
 PP State  13A,20A,32A oder 63A
 CP State  C
 Fault  OK
76. Der EVSE Test wird vom Messgerät nur für Standard
RCD-Schalter, vom Typ A, im Betriebsmodus
Rampe (
Berührungsspannung Ut, Nennstrom wählbar unter
den Werten
durchgeführt. Bitte beziehen Sie sich auf § 6.6.4 für die
Beschreibung
Achten Sie auf das Vorhandensein von korrekten
Spannungswerten zwischen L-PE und L- N, wie in der
nebenstehenden Bildschirmseite angezeigt
(Nr. 75).
Meldung "NICHT
) 0° ( +), ohne Anzeige der
6mA,10,30,100,300,500,650mA
der Einstellung
OK" und die
der Prüfparameter.
DE - 109
COMBI521
15/10 – 18:04
LOOP
T N
I s c = 0 . 1 3 A Z L - N = 1 7 3 0 Ω
I f c = 0 . 1 3 A Z L - P E = 1 7 3 4 Ω
F R E Q = 5 0 . 0 0 H z
V L - N = 2 3 2 V V L - P E = 2 3 1 V
N I C H T O K
Ra 3 Kabel 30mA
FUNKT MODE
In
LOOP 15/10 – 18:04
Sequenz Komplett
Ra 3 Kabel 30mA
FUNKT MODE In
RCD 15/10 – 18:04
5 / 6 – A T y p R C D R a m p e n t e s t
RCD 15/10 – 18:04
T T
I = - - - m A
T - - - U t
= m s =
FREQ. = 50.00Hz
VL-N=234V
VL-PE=231V
30mA
+
MODE Typ
In
- - -
V
No Ut
Ut
