6.7.
ERDE:
Das Messgerät MACROTEST G3 ermöglicht es, den Erdungswiderstand von einer
Installation wie folgt zu messen:
Erdungswiderstandsmessung mit zwei oder drei Erdspiessen mit der Volt-Ampere-
Methode
Messung des spezifischen Erdwiderstandes ( ρ ) mit vier Erdspiessen mit der Wenner-
Methode
Erdungsmessung von Einzelerdern „ohne Auftrennen" mit Verwendung der optionalen
Stromzange T2100.
6.7.1. Erdwiderstandsmessung (2 oder 3- Punkt-Messung) und Messung des
spezifischen Erdwiderstandes ( 4-Punkt Messung)
Die Messung wird in Übereinstimmung mit den Normen IEC 781, VDE 0413-5,
IEC/EN61557-5 durchgeführt.
Das Gerät kann für Spannungs- und Stromstärkemessungen an Anlagen
•
mit Überspannungskategorie III von 240 V an Erde und von maximal 415 V
zwischen den Eingängen verwendet werden. Das Gerät darf nicht an
Installationen angeschlossen werden, deren Spannungen die in diesem
Handbuch genannten Grenzwerte übersteigen. Das Überschreiten der
Grenzwerte könnte einen elektrischen Schock verursachen und das
Messgerät beschädigen.
Verbinden Sie die Messkabel mit dem Gerät und den Krokodilklemmen
•
immer mit vom System abgetrenntem Zubehör.
Beachten Sie immer die Berührungszone der Klemmen (siehe § 4.2).
•
Sollten
•
Messaufgabe nicht lang genug sein, können Sie diese verlängern, dabei
sind die Angaben in al § Fehler! Verweisquelle konnte nicht gefunden
werden. zu beachten.
ERDWIDERSTANDSMESSUNG (MACROTEST G3)
die
zum
Lieferumfang

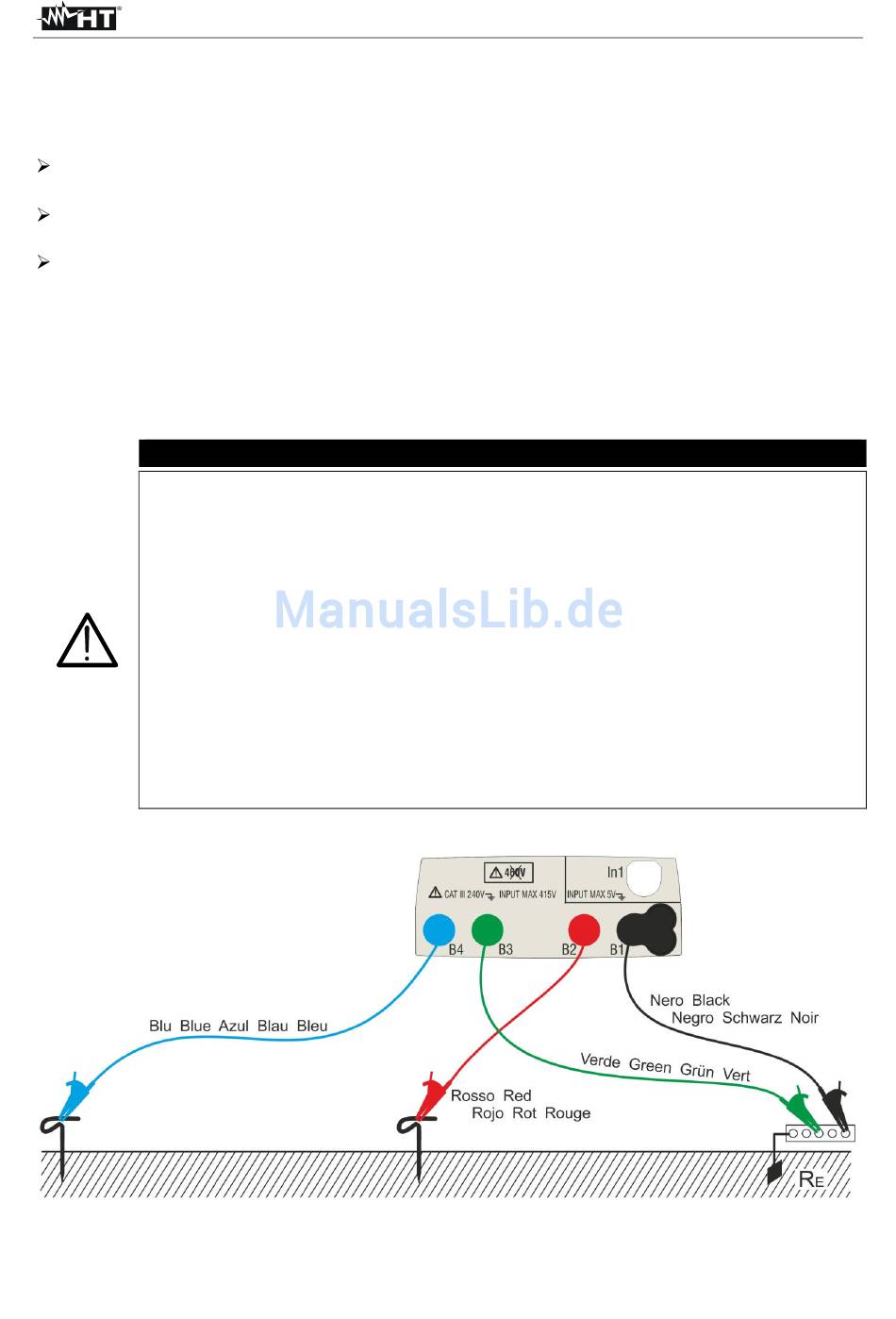

Abb. 25: 3-Punkt Erdungsmessung
WARNUNG
gehörigen
DE - 56
MACROTESTG3 - COMBIG3
Messleitungen
für
die
