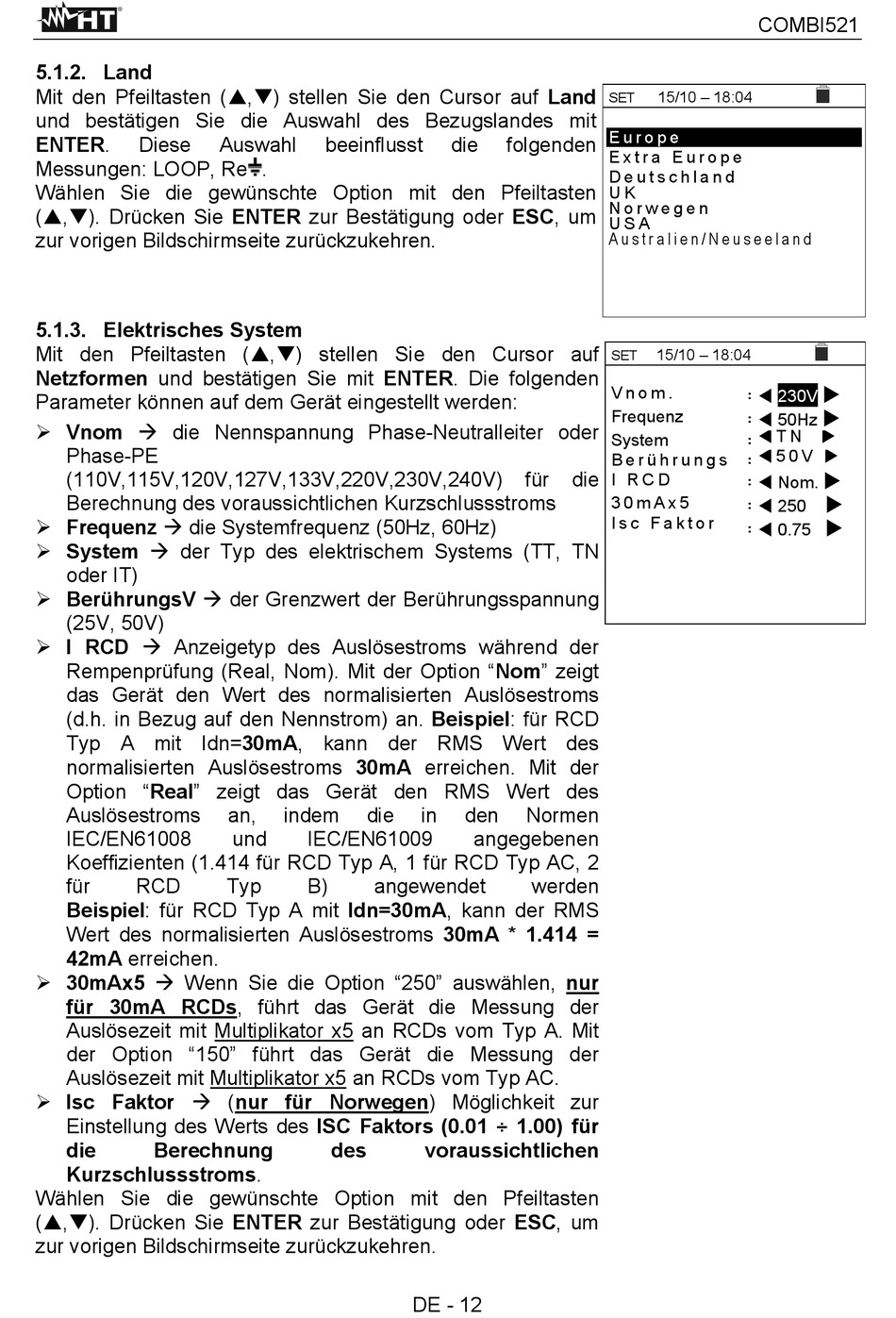

5.1.2. Land

Mit den Pfeiltasten (,) stellen Sie den Cursor auf Land
und bestätigen Sie die Auswahl des Bezugslandes mit
ENTER. Diese
Messungen: LOOP, Re .
Wählen Sie die gewünschte Option mit den Pfeiltasten
(,). Drücken Sie ENTER zur Bestätigung oder ESC, um
zur vorigen Bildschirmseite zurückzukehren.

5.1.3. Elektrisches System

Mit den Pfeiltasten (,) stellen Sie den Cursor auf
Netzformen und bestätigen Sie mit ENTER. Die folgenden
Parameter können auf dem Gerät eingestellt werden:
 Vnom  die Nennspannung Phase-Neutralleiter oder
Phase-PE
(110V,115V,120V,127V,133V,220V,230V,240V)
Berechnung des voraussichtlichen Kurzschlussstroms
 Frequenz  die Systemfrequenz (50Hz, 60Hz)
 System  der Typ des elektrischem Systems (TT, TN
oder IT)
 BerührungsV  der Grenzwert der Berührungsspannung
(25V, 50V)
 I RCD  Anzeigetyp des Auslösestroms während der
Rempenprüfung (Real, Nom). Mit der Option "Nom" zeigt
das Gerät den Wert des normalisierten Auslösestroms
(d.h. in Bezug auf den Nennstrom) an. Beispiel: für RCD
Typ A mit Idn=30mA, kann der RMS Wert des
normalisierten Auslösestroms 30mA erreichen. Mit der
Option "Real" zeigt das Gerät den RMS Wert des
Auslösestroms
IEC/EN61008
Koeffizienten (1.414 für RCD Typ A, 1 für RCD Typ AC, 2
für RCD
Beispiel: für RCD Typ A mit Idn=30mA, kann der RMS
Wert des normalisierten Auslösestroms 30mA * 1.414 =
42mA erreichen.
 30mAx5  Wenn Sie die Option "250" auswählen, nur
für 30mA RCDs, führt das Gerät die Messung der
Auslösezeit mit Multiplikator x5 an RCDs vom Typ A. Mit
der Option "150" führt das Gerät die Messung der
Auslösezeit mit Multiplikator x5 an RCDs vom Typ AC.
 Isc Faktor  (nur für Norwegen) Möglichkeit zur
Einstellung des Werts des ISC Faktors (0.01 ÷ 1.00) für
die Berechnung
Kurzschlussstroms.
Wählen Sie die gewünschte Option mit den Pfeiltasten
(,). Drücken Sie ENTER zur Bestätigung oder ESC, um
zur vorigen Bildschirmseite zurückzukehren.
Auswahl beeinflusst
an, indem die
und IEC/EN61009
Typ B) angewendet
des
die folgenden
für die
in den Normen
angegebenen
werden
voraussichtlichen
DE - 12
COMBI521
15/10 – 18:04
SET
E u r o p e
E x t r a E u r o p e
D e u t s c h l a n d
U K
N o r w e g e n
U S A
A u s t r a l i e n / N e u s e e l a n d
15/10 – 18:04
SET
V n o m .
: 
Frequenz
:  50Hz
:  T N
System
B e r ü h r u n g s :  5 0 V 
I R C D
:  Nom.
3 0 m A x 5
:  250
I s c F a k t o r
:  0.75

230V





