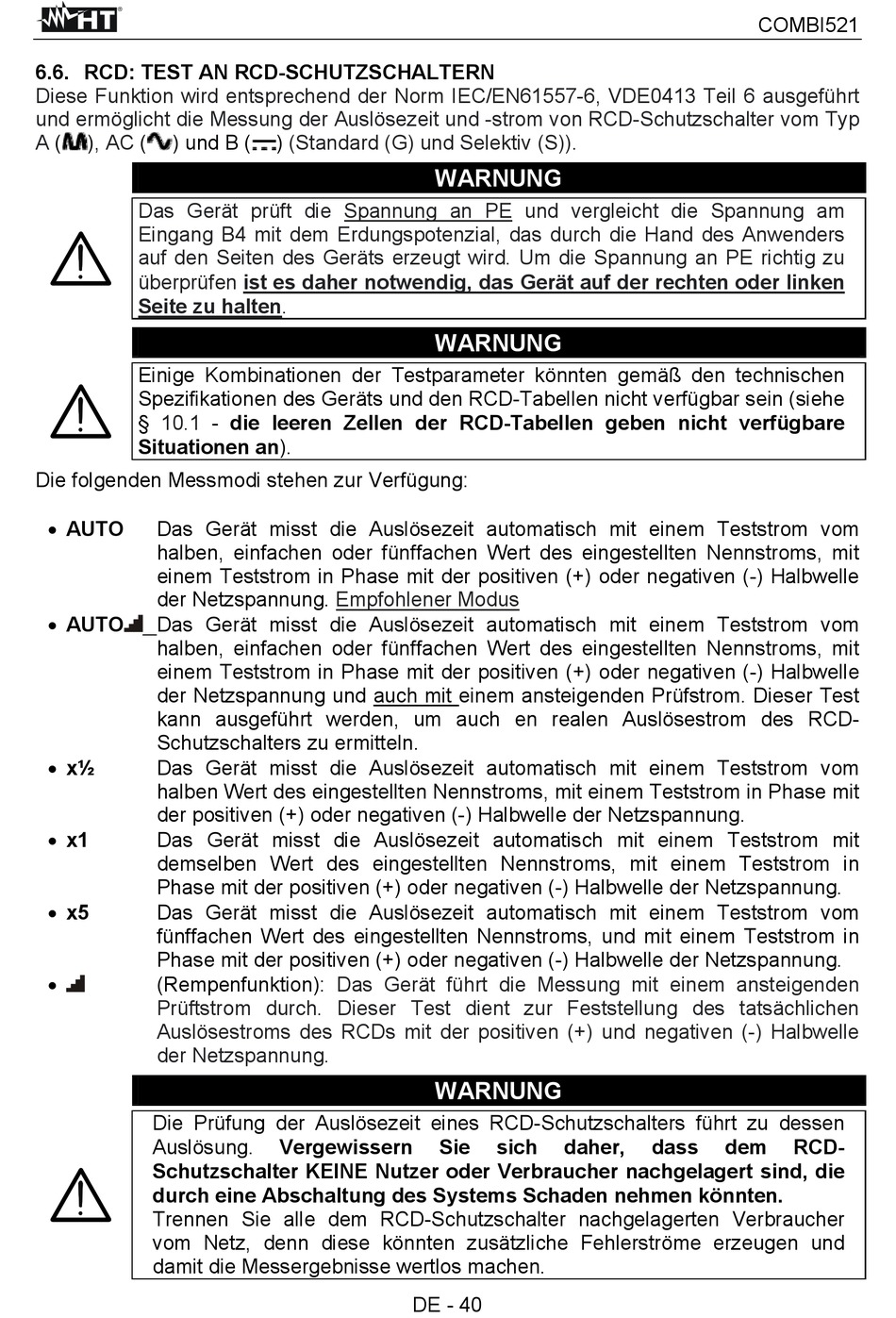

6.6. RCD: TEST AN RCD-SCHUTZSCHALTERN

Diese Funktion wird entsprechend der Norm IEC/EN61557-6, VDE0413 Teil 6 ausgeführt
und ermöglicht die Messung der Auslösezeit und -strom von RCD-Schutzschalter vom Typ
A ( ), AC ( ) und B (
Das Gerät prüft die Spannung an PE und vergleicht die Spannung am
Eingang B4 mit dem Erdungspotenzial, das durch die Hand des Anwenders
auf den Seiten des Geräts erzeugt wird. Um die Spannung an PE richtig zu
überprüfen ist es daher notwendig, das Gerät auf der rechten oder linken
Seite zu halten.
Einige Kombinationen der Testparameter könnten gemäß den technischen
Spezifikationen des Geräts und den RCD-Tabellen nicht verfügbar sein (siehe
§ 10.1
Situationen an).
Die folgenden Messmodi stehen zur Verfügung:
 AUTO
Das Gerät misst die Auslösezeit automatisch mit einem Teststrom vom
halben, einfachen oder fünffachen Wert des eingestellten Nennstroms, mit
einem Teststrom in Phase mit der positiven (+) oder negativen (-) Halbwelle
der Netzspannung.
 AUTO
Das Gerät misst die Auslösezeit automatisch mit einem Teststrom vom
halben, einfachen oder fünffachen Wert des eingestellten Nennstroms, mit
einem Teststrom in Phase mit der positiven (+) oder negativen (-) Halbwelle
der Netzspannung und auch mit einem ansteigenden Prüfstrom. Dieser Test
kann ausgeführt werden, um auch en realen Auslösestrom des RCD-
Schutzschalters zu ermitteln.
 x½
Das Gerät misst die Auslösezeit automatisch mit einem Teststrom vom
halben Wert des eingestellten Nennstroms, mit einem Teststrom in Phase mit
der positiven (+) oder negativen (-) Halbwelle der Netzspannung.
 x1
Das Gerät misst die Auslösezeit automatisch mit einem Teststrom mit
demselben Wert des eingestellten Nennstroms, mit einem Teststrom in
Phase mit der positiven (+) oder negativen (-) Halbwelle der Netzspannung.
 x5
Das Gerät misst die Auslösezeit automatisch mit einem Teststrom vom
fünffachen Wert des eingestellten Nennstroms, und mit einem Teststrom in
Phase mit der positiven (+) oder negativen (-) Halbwelle der Netzspannung.

(Rempenfunktion):
Prüftstrom durch. Dieser Test dient zur Feststellung des tatsächlichen
Auslösestroms des RCDs mit der positiven (+) und negativen (-) Halbwelle
der Netzspannung.
Die Prüfung der Auslösezeit eines RCD-Schutzschalters führt zu dessen
Auslösung.
Schutzschalter KEINE Nutzer oder Verbraucher nachgelagert sind, die
durch eine Abschaltung des Systems Schaden nehmen könnten.
Trennen Sie alle dem RCD-Schutzschalter nachgelagerten Verbraucher
vom Netz, denn diese könnten zusätzliche Fehlerströme erzeugen und
damit die Messergebnisse wertlos machen.
) (Standard (G) und Selektiv (S)).
- die leeren Zellen der RCD-Tabellen geben nicht verfügbare
Empfohlener Modus
Das Gerät führt die Messung mit einem ansteigenden
Vergewissern
WARNUNG
WARNUNG
WARNUNG
Sie sich daher,
DE - 40
