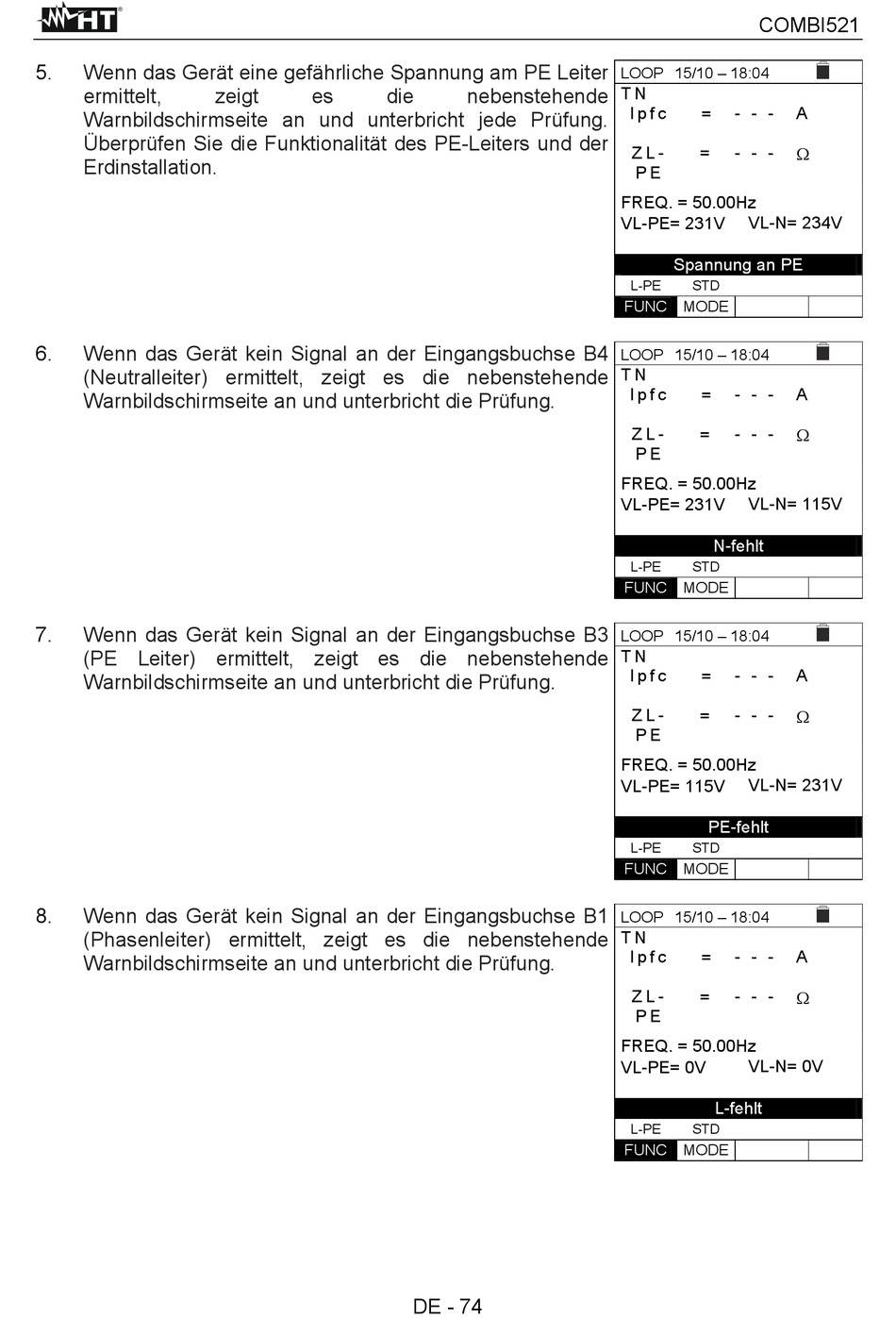

5. Wenn das Gerät eine gefährliche Spannung am PE Leiter
ermittelt,
Warnbildschirmseite an und unterbricht jede Prüfung.
Überprüfen Sie die Funktionalität des PE-Leiters und der
Erdinstallation.
6. Wenn das Gerät kein Signal an der Eingangsbuchse B4
(Neutralleiter) ermittelt, zeigt es die nebenstehende
Warnbildschirmseite an und unterbricht die Prüfung.
7. Wenn das Gerät kein Signal an der Eingangsbuchse B3
(PE Leiter) ermittelt, zeigt es die nebenstehende
Warnbildschirmseite an und unterbricht die Prüfung.
8. Wenn das Gerät kein Signal an der Eingangsbuchse B1
(Phasenleiter) ermittelt, zeigt es die nebenstehende
Warnbildschirmseite an und unterbricht die Prüfung.
zeigt es die nebenstehende
DE - 74
COMBI521
LOOP 15/10 – 18:04
T N
I p f c = - - -
Z L - - - -
=
P E
FREQ. = 50.00Hz
VL-N= 234V
VL-PE= 231V
Spannung an PE
L-PE STD
FUNC MODE
LOOP 15/10 – 18:04
T N
I p f c = - - -
Z L - - - -
=
P E
FREQ. = 50.00Hz
VL-N= 115V
VL-PE= 231V
N-fehlt
L-PE STD
FUNC MODE
LOOP 15/10 – 18:04
T N
I p f c = - - -
Z L - - - -
=
P E
FREQ. = 50.00Hz
VL-N= 231V
VL-PE= 115V
PE-fehlt
L-PE STD
FUNC MODE
LOOP 15/10 – 18:04
T N
I p f c = - - -
Z L - - - -
=
P E
FREQ. = 50.00Hz
VL-N= 0V
VL-PE= 0V
L-fehlt
L-PE STD
FUNC MODE
