HT QUICKLAN 6055 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für HT QUICKLAN 6055
Inhaltszusammenfassung für HT QUICKLAN 6055
- Seite 1 DEUTSCH Bedienungsanleitung Copyright HT ITALIA 2017 Ausführung DE 3.00 - xx/xx/2017...
-
Seite 2: Inhaltsverzeichnis
QUICKLAN 6055 Inhalt: SICHERHEITSHINWEISE .................... 2 1.1. Vorbereitung ........................2 1.2. Während des Gebrauchs ....................2 1.3. Nach dem Gebrauch ....................... 2 ALLGEMEINE BESCHREIBUNG ................. 3 VORBEREITUNG FÜR DEN EINSATZ ................ 3 3.1. Vorbereitende prüfung ..................... 3 3.2. Stromversorgung ......................3 3.3. -
Seite 3: Sicherheitshinweise
QUICKLAN 6055 1. SICHERHEITSHINWEISE ACHTUNG Zu ihrer eigenen Sicherheit und um Schäden des Gerätes zu vermeiden, folgen Sie bitte den Hinweisen in dieser Bedienungsanleitung und lesen sie alle Hinweise sorgfältig mit diesem Zeichen. Nichteinhaltung der Warnungen und/oder den Anwendungsvorschriften kann das Gerät und/oder seine Bauteile beschädigen, oder den Benutzer verletzen... -
Seite 4: Allgemeine Beschreibung
QUICKLAN 6055 2. ALLGEMEINE BESCHREIBUNG Mit dem Messgerät können folgende Funktionen ausgeführt werden: • Kabel- und Verdrahtungstest an LAN Kabeln mit RJ45 Stecker • Test an UTP (ungeschirmt) und STP (geschirmt) Kabeln • Bis zu 6 unterschiedliche Fehlererkennungen • Bis zu 8 Kodierstecker können angeschlossen werden •... -
Seite 5: Nomenklatur

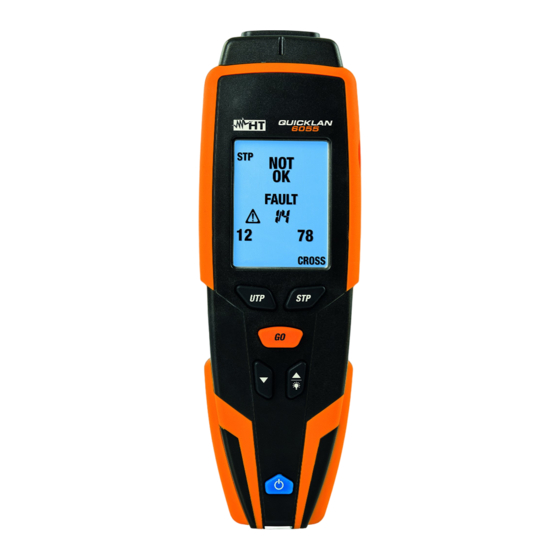

QUICKLAN 6055 4. NOMENKLATUR 4.1. BESCHREIBUNG DES MESSGERÄTES LEGENDE: 1. R45 Anschluss 2. LCD Anzeige 3. UTP Taste 4. STP 5. GO Taste 6. Taste 7. / Taste 8. ON/OFF Taste 9. Kodierstecker #1 und # 2 Abb. 1: Gerätebeschreibung 4.2. -
Seite 6: Beschreibung Der Funktionstasten
QUICKLAN 6055 4.3. BESCHREIBUNG DER FUNKTIONSTASTEN 4.3.1. ON/OFF Taste Sobald das Messgerät durch Drücken der Taste ON/OFF angeschaltet wird, werden kurz alle Segmente im LCD Display angezeigt und die Firmwareversion erscheint oben rechts. Wenn “on“ im Display angezeigt wird (siehe Abb. 3), ist das Messgerät bereit für die Messungen. -
Seite 7: Betriebsanleitungen
QUICKLAN 6055 5. BETRIEBSANLEITUNGEN 5.1. KABELTEST Die Verdrahtung von RJ45 LAN Kabeln wird nach der vorgegebenen Verdrahtung überprüft. Führen Sie für die Durchführung des Tests folgende Schritte durch: 1. Schalten Sie das Messgerät durch Drücken der ON/OFF Taste ein 2. Drücken Sie die UTP oder STP Taste um den Kabeltyp auszuwählen (siehe § 4.3.2) 3. -
Seite 8: Kabelfehler
QUICKLAN 6055 6. Ist die Verdrahtung fehlerhaft, wird eine Anzeige wie rechts erscheinen (NOT OK). Bei diesem Beispiel wird “FAULT 1/3” angezeigt und bedeutet, dass insgesamt 3 Fehler entdeckt wurden und der erste Fehler gerade angezeigt wird. Details zu den entdeckten Fehlern werden an der linken Seite der LCD Anzeige aufgeführt: Das Paar 1-2 ist offen. - Seite 9 QUICKLAN 6055 Das Kabelpaar ist REVERSED PAIR gekreuzt (gekreuztes Paar) SHORTED CABLES Zwei Kabel sind (kurzgeschlossene miteinander Kabel) kurzgeschlossen TRANSPOSED 2 Kabelpaare sind (CROSSED) PAIRS gekreuzt (gekreuzte Paare) Kabel verschiedener MISWIRE Paare sind (Kabel vertauscht) vertauscht Die Kabel zweier SPLIT PAIRS...
-
Seite 10: Split Pairs (Geteilte Paare)
QUICKLAN 6055 5.3. SPLIT PAIRS (GETEILTE PAARE) Ein LAN Kabel besteht üblicherweise aus 8 Leitern, wobei je 2 Leiter miteinander verdrillt sind. Dadurch ergeben sich 4 Paare: 1-2, 3-6, 4-5 und 7-8. Ein geteiltes Paar ist vorhanden, wenn ein Draht eines Paares versehentlich mit einem Draht eines anderen Paares verdrillt wurde. -
Seite 11: Wartung Und Pflege
QUICKLAN 6055 6. WARTUNG UND PFLEGE 6.1. ALLGEMEINE INFORMATIONEN 1. Überschreiten Sie niemals die technischen Grenzwerte bei der Messung oder bei der Lagerung um mögliche Beschädigungen oder Gefahren zu vermeiden. 2. Setzen Sie das Messgerät nicht Umgebungen mit hoher Temperatur, hoher Luftfeuchtigkeit oder direkter Sonneneinstrahlung aus. -
Seite 12: Technische Spezifikationen
QUICKLAN 6055 7. TECHNISCHE SPEZIFIKATIONEN 7.1. TECHNISCHE MERKMALE Anschluss LAN Anschluss Eingang RJ45 Überprüfbare Kabeltypen Kabeltyp UTP, STP Kategory CAT3, 5, 5E, 6, 6A, 7 Referenz Leitlinie: TIA/EIA 568B Maximale Höhe: 2000m Länge bis zu 200m (1) (1) Beim Split Pair Test muss das Kabel mindestens 1m lang sein 7.2. -
Seite 13: Service
QUICKLAN 6055 8. SERVICE 8.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung,...
