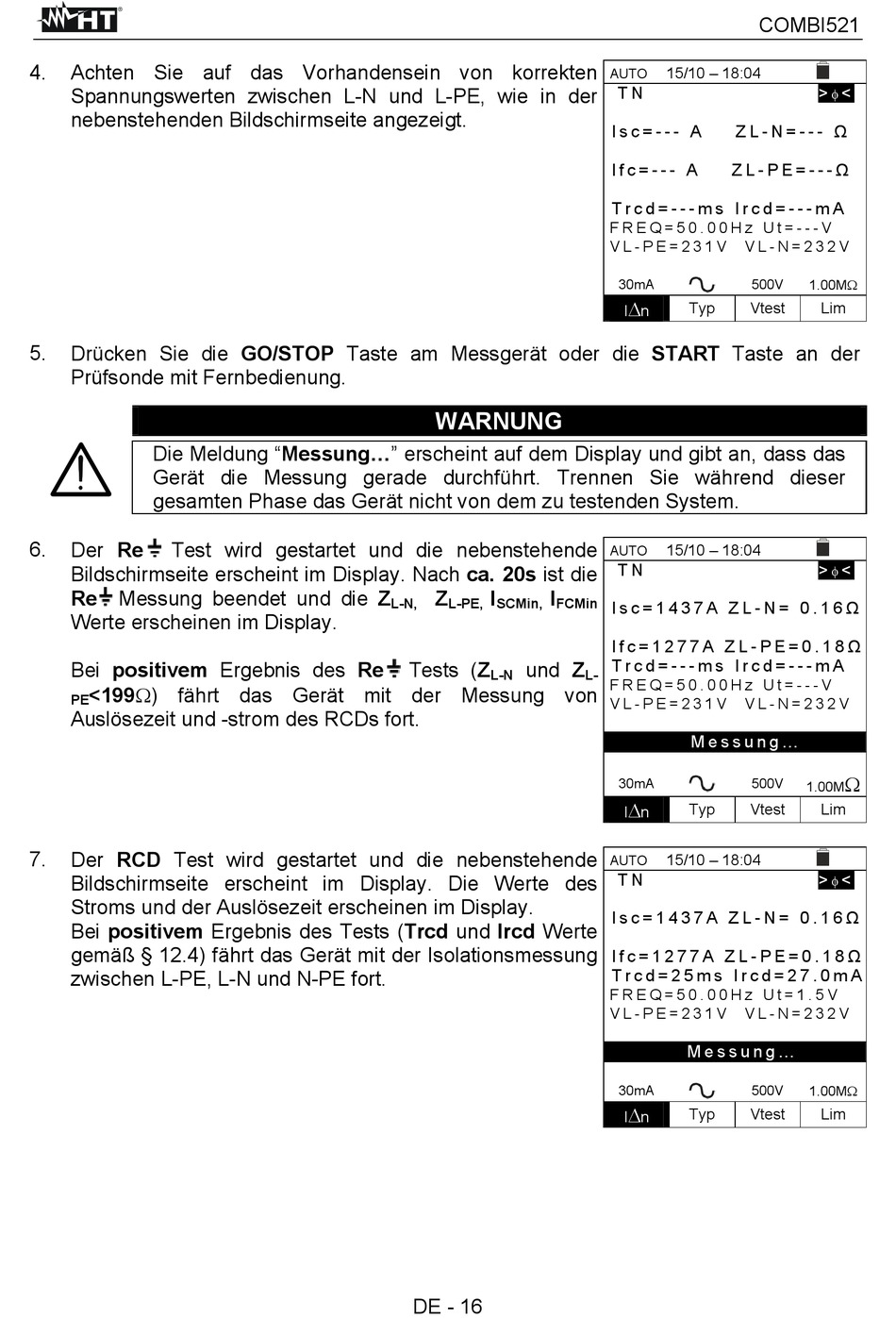

4.

Achten Sie auf das Vorhandensein von korrekten

Spannungswerten zwischen L-N und L-PE, wie in der
nebenstehenden Bildschirmseite angezeigt.
5. Drücken Sie die GO/STOP Taste am Messgerät oder die START Taste an der
Prüfsonde mit Fernbedienung.
Die Meldung "Messung..." erscheint auf dem Display und gibt an, dass das
Gerät die Messung gerade durchführt. Trennen Sie während dieser
gesamten Phase das Gerät nicht von dem zu testenden System.
6. Der Re Test wird gestartet und die nebenstehende
Bildschirmseite erscheint im Display. Nach ca. 20s ist die
Re Messung beendet und die Z
Werte erscheinen im Display.
Bei positivem Ergebnis des Re
<199) fährt das Gerät mit der Messung von
PE
Auslösezeit und -strom des RCDs fort.
7.
Der RCD Test wird gestartet und die nebenstehende
Bildschirmseite erscheint im Display. Die Werte des
Stroms und der Auslösezeit erscheinen im Display.
Bei positivem Ergebnis des Tests (Trcd und Ircd Werte
gemäß § 12.4) fährt das Gerät mit der Isolationsmessung
zwischen L-PE, L-N und N-PE fort.
WARNUNG
Z I I
L-N, L-PE, SCMin, FCMin
Tests (Z und Z
L-N
DE - 16
15/10 – 18:04
AUTO
T N
I s c = - - - A Z L - N = - - - Ω
I f c = - - - A Z L - P E = - - - Ω
T r c d = - - - m s I r c d = - - - m A
F R E Q = 5 0 . 0 0 H z U t = - - - V
V L - P E = 2 3 1 V V L - N = 2 3 2 V
30mA 500V

Typ Vtest
I n
15/10 – 18:04
AUTO
T N
I s c = 1 4 3 7 A Z L - N = 0 . 1 6 Ω
I f c = 1 2 7 7 A Z L - P E = 0 . 1 8 Ω
T r c d = - - - m s I r c d = - - - m A
L-
F R E Q = 5 0 . 0 0 H z U t = - - - V
V L - P E = 2 3 1 V V L - N = 2 3 2 V
M e s s u n g ...
30mA 500V

Typ Vtest
I n
15/10 – 18:04
AUTO
T N
I s c = 1 4 3 7 A Z L - N = 0 . 1 6 Ω
I f c = 1 2 7 7 A Z L - P E = 0 . 1 8 Ω
T r c d = 2 5 m s I r c d = 2 7 . 0 m A
F R E Q = 5 0 . 0 0 H z U t = 1 . 5 V
V L - P E = 2 3 1 V V L - N = 2 3 2 V
M e s s u n g ...
30mA 500V

Typ Vtest
I n
COMBI521
> <

1.00M
Lim
> <


1.00M
Lim
> <

1.00M
Lim
