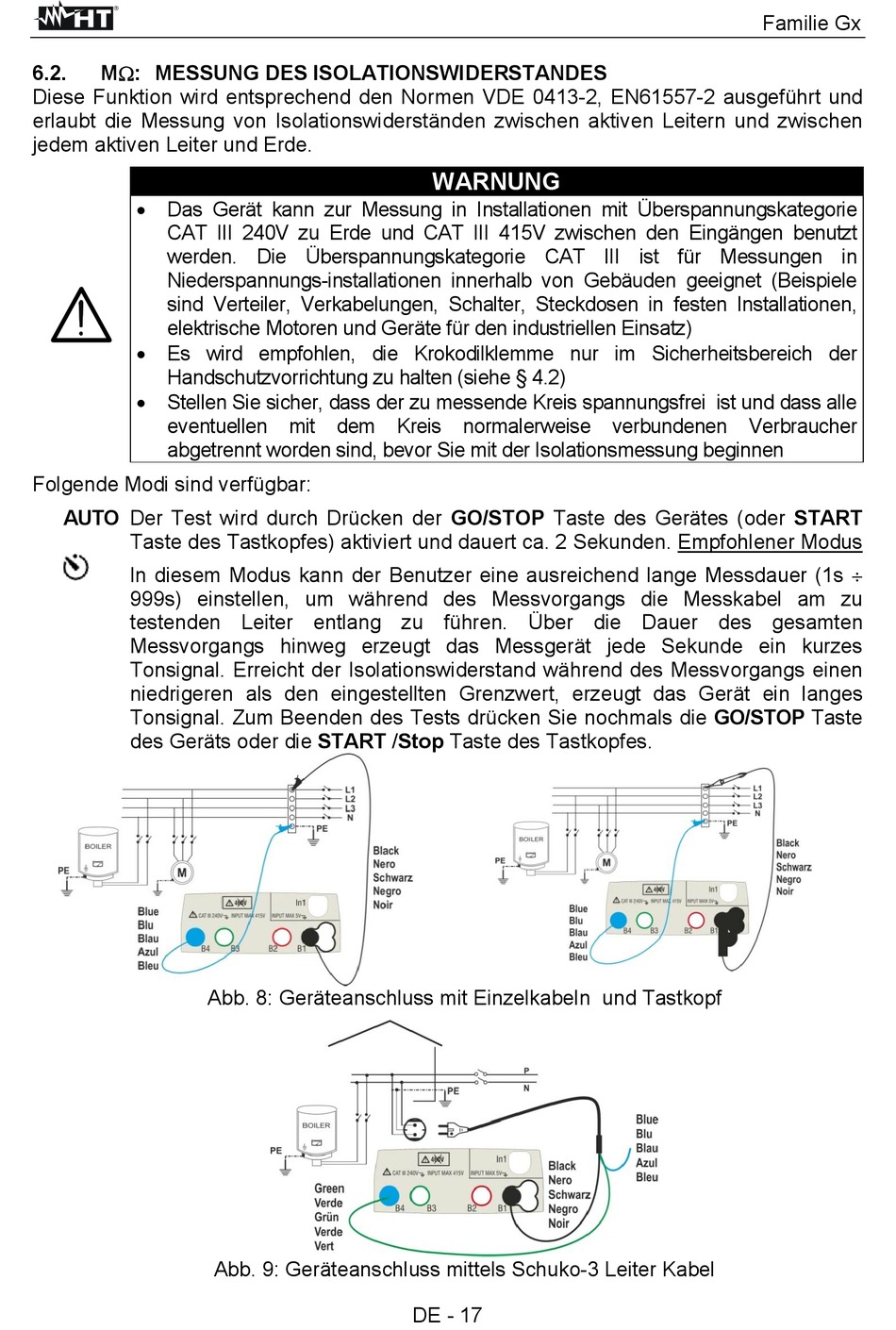

6.2.
M: MESSUNG DES ISOLATIONSWIDERSTANDES
Diese Funktion wird entsprechend den Normen VDE 0413-2, EN61557-2 ausgeführt und
erlaubt die Messung von Isolationswiderständen zwischen aktiven Leitern und zwischen
jedem aktiven Leiter und Erde.
Das Gerät kann zur Messung in Installationen mit Überspannungskategorie
CAT III 240V zu Erde und CAT III 415V zwischen den Eingängen benutzt
werden. Die Überspannungskategorie CAT III ist für Messungen in
Niederspannungs-installationen innerhalb von Gebäuden geeignet (Beispiele
sind Verteiler, Verkabelungen, Schalter, Steckdosen in festen Installationen,
elektrische Motoren und Geräte für den industriellen Einsatz)
Es wird empfohlen, die Krokodilklemme nur im Sicherheitsbereich der
Handschutzvorrichtung zu halten (siehe § 4.2)
Stellen Sie sicher, dass der zu messende Kreis spannungsfrei ist und dass alle
eventuellen mit dem Kreis normalerweise verbundenen Verbraucher
abgetrennt worden sind, bevor Sie mit der Isolationsmessung beginnen
Folgende Modi sind verfügbar:
AUTO Der Test wird durch Drücken der GO/STOP Taste des Gerätes (oder START
Taste des Tastkopfes) aktiviert und dauert ca. 2 Sekunden. Empfohlener Modus
In diesem Modus kann der Benutzer eine ausreichend lange Messdauer (1s
999s) einstellen, um während des Messvorgangs die Messkabel am zu
testenden Leiter entlang zu führen. Über die Dauer des gesamten
Messvorgangs hinweg erzeugt das Messgerät jede Sekunde ein kurzes
Tonsignal. Erreicht der Isolationswiderstand während des Messvorgangs einen
niedrigeren als den eingestellten Grenzwert, erzeugt das Gerät ein langes
Tonsignal. Zum Beenden des Tests drücken Sie nochmals die GO/STOP Taste
des Geräts oder die START /Stop Taste des Tastkopfes.
Abb. 8: Geräteanschluss mit Einzelkabeln und Tastkopf
Abb. 9: Geräteanschluss mittels Schuko-3 Leiter Kabel
WARNUNG
DE - 17
Familie Gx
