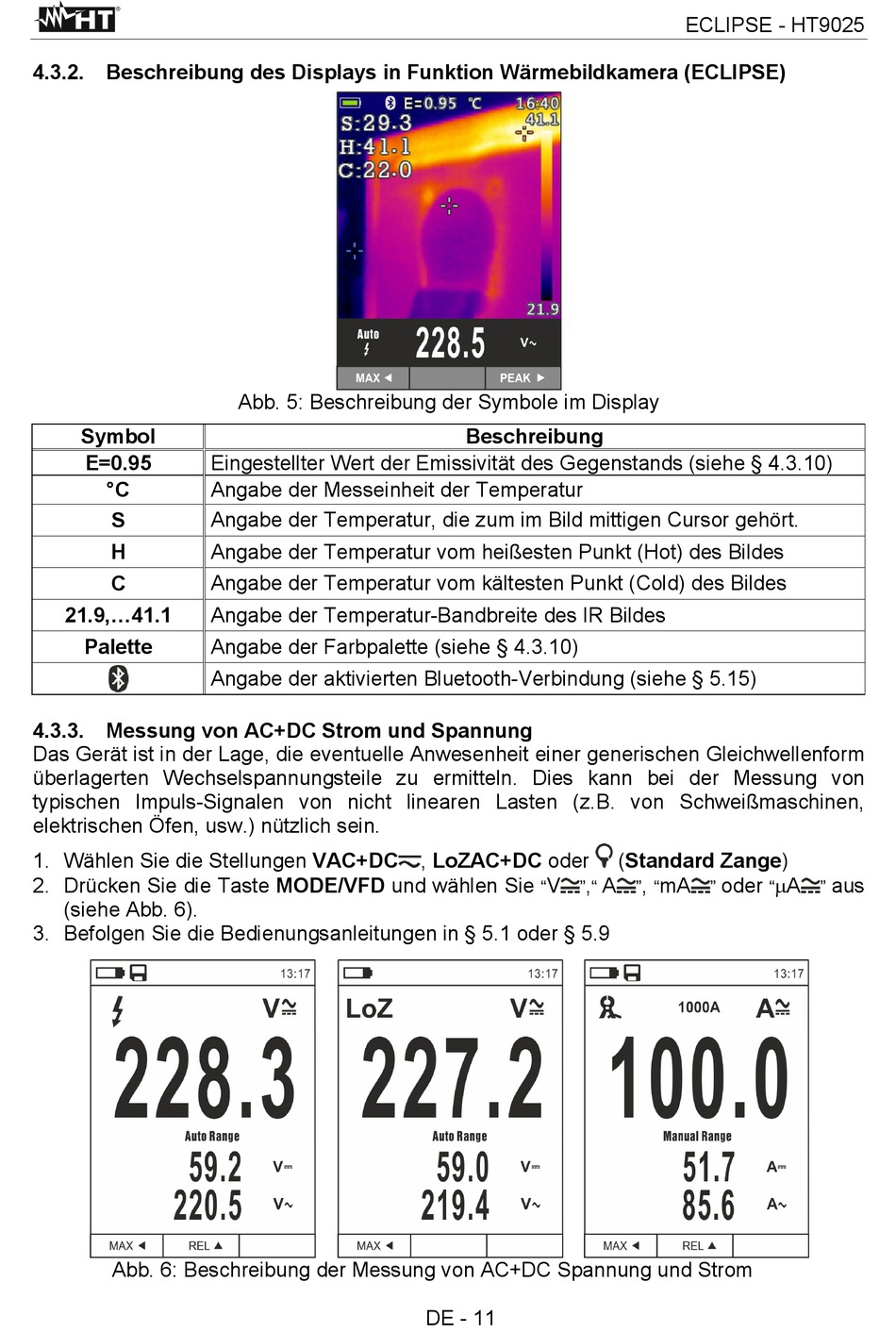

4.3.2. Beschreibung des Displays in Funktion Wärmebildkamera (ECLIPSE)
Symbol
E=0.95
°C
S
H
C
21.9,...41.1
Palette
4.3.3. Messung von AC+DC Strom und Spannung
Das Gerät ist in der Lage, die eventuelle Anwesenheit einer generischen Gleichwellenform
überlagerten Wechselspannungsteile zu ermitteln. Dies kann bei der Messung von
typischen Impuls-Signalen von nicht linearen Lasten (z.B. von Schweißmaschinen,
elektrischen Öfen, usw.) nützlich sein.
1. Wählen Sie die Stellungen VAC+DC
2. Drücken Sie die Taste MODE/VFD und wählen Sie
(siehe Abb. 6).
3. Befolgen Sie die Bedienungsanleitungen in § 5.1 oder § 5.9
Abb. 6: Beschreibung der Messung von AC+DC Spannung und Strom
Abb. 5: Beschreibung der Symbole im Display
Eingestellter Wert der Emissivität des Gegenstands (siehe § 4.3.10)
Angabe der Messeinheit der Temperatur
Angabe der Temperatur, die zum im Bild mittigen Cursor gehört.
Angabe der Temperatur vom heißesten Punkt (Hot) des Bildes
Angabe der Temperatur vom kältesten Punkt (Cold) des Bildes
Angabe der Temperatur-Bandbreite des IR Bildes
Angabe der Farbpalette (siehe § 4.3.10)
Angabe der aktivierten Bluetooth-Verbindung (siehe § 5.15)
Beschreibung
, LoZAC+DC oder
V
,
"
"
"
DE - 11
ECLIPSE - HT9025
(Standard Zange)
A
,
mA
oder
"
"
"
"
A
aus
"
