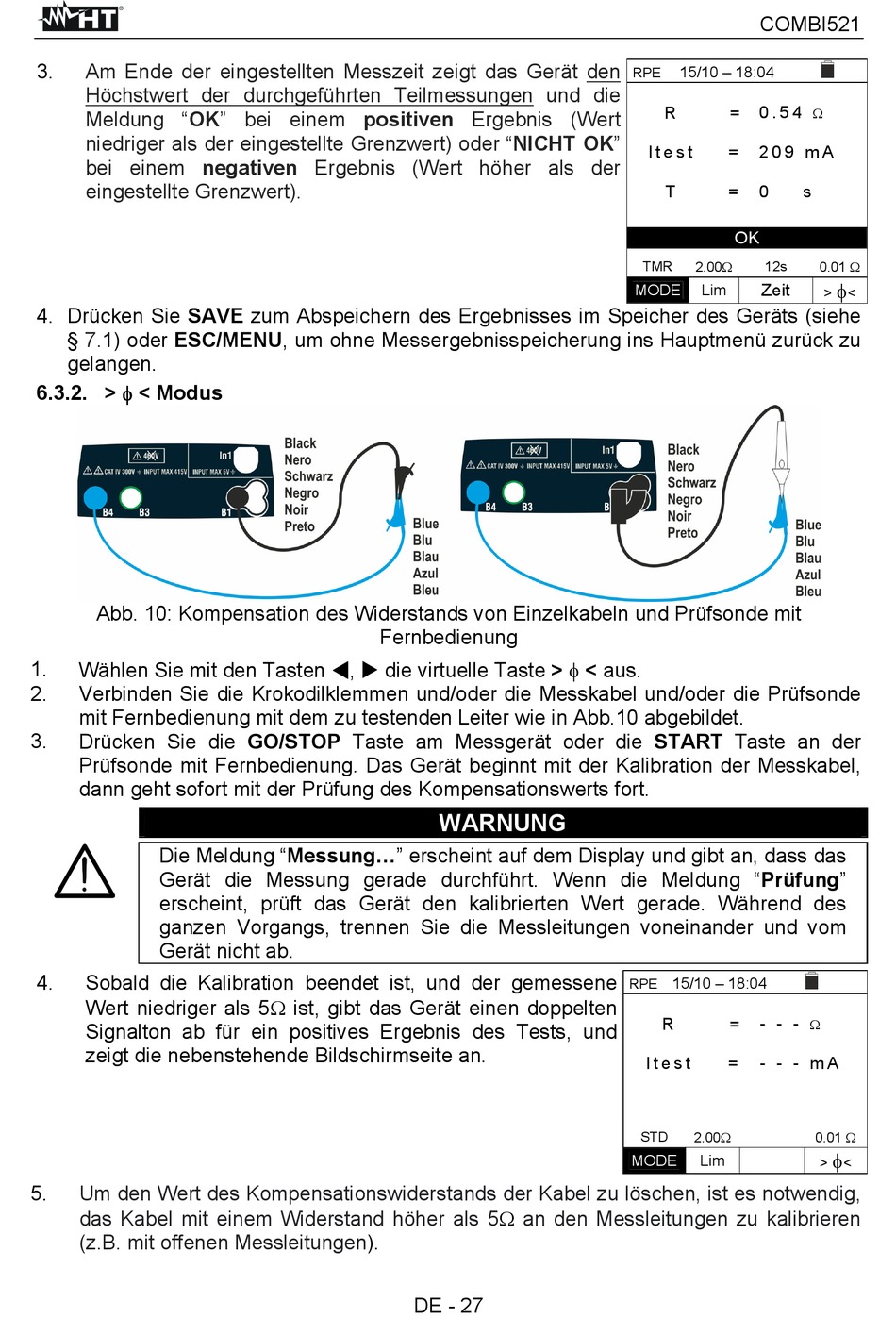

3. Am Ende der eingestellten Messzeit zeigt das Gerät den
Höchstwert der durchgeführten Teilmessungen und die
Meldung "OK" bei einem positiven Ergebnis (Wert
niedriger als der eingestellte Grenzwert) oder "NICHT OK"
bei einem negativen Ergebnis (Wert höher als der
eingestellte Grenzwert).
4. Drücken Sie SAVE zum Abspeichern des Ergebnisses im Speicher des Geräts (siehe
§ 7.1) oder ESC/MENU, um ohne Messergebnisspeicherung ins Hauptmenü zurück zu
gelangen.
6.3.2. >  < Modus
Abb. 10: Kompensation des Widerstands von Einzelkabeln und Prüfsonde mit
1. Wählen Sie mit den Tasten ,  die virtuelle Taste >  < aus.
2. Verbinden Sie die Krokodilklemmen und/oder die Messkabel und/oder die Prüfsonde
mit Fernbedienung mit dem zu testenden Leiter wie in Abb.10 abgebildet.
3.
Drücken Sie die GO/STOP Taste am Messgerät oder die START Taste an der
Prüfsonde mit Fernbedienung. Das Gerät beginnt mit der Kalibration der Messkabel,
dann geht sofort mit der Prüfung des Kompensationswerts fort.
Die Meldung "Messung..." erscheint auf dem Display und gibt an, dass das
Gerät die Messung gerade durchführt. Wenn die Meldung "Prüfung"
erscheint, prüft das Gerät den kalibrierten Wert gerade. Während des
ganzen Vorgangs, trennen Sie die Messleitungen voneinander und vom
Gerät nicht ab.
4. Sobald die Kalibration beendet ist, und der gemessene
Wert niedriger als 5 ist, gibt das Gerät einen doppelten
Signalton ab für ein positives Ergebnis des Tests, und
zeigt die nebenstehende Bildschirmseite an.
5. Um den Wert des Kompensationswiderstands der Kabel zu löschen, ist es notwendig,
das Kabel mit einem Widerstand höher als
(z.B. mit offenen
Fernbedienung
Messleitungen).
WARNUNG
5 an den Messleitungen zu kalibrieren
DE - 27
COMBI521
15/10 – 18:04
RPE
R = 0 . 5 4
2 0 9 m A
I t e s t =
0
T =
OK
TMR 12s
2.00
Zeit
MODE Lim
15/10 – 18:04
RPE
R = - - -
I t e s t = - - - m A
STD
2.00
MODE Lim

s
0.01 

> <

0.01 

> <
