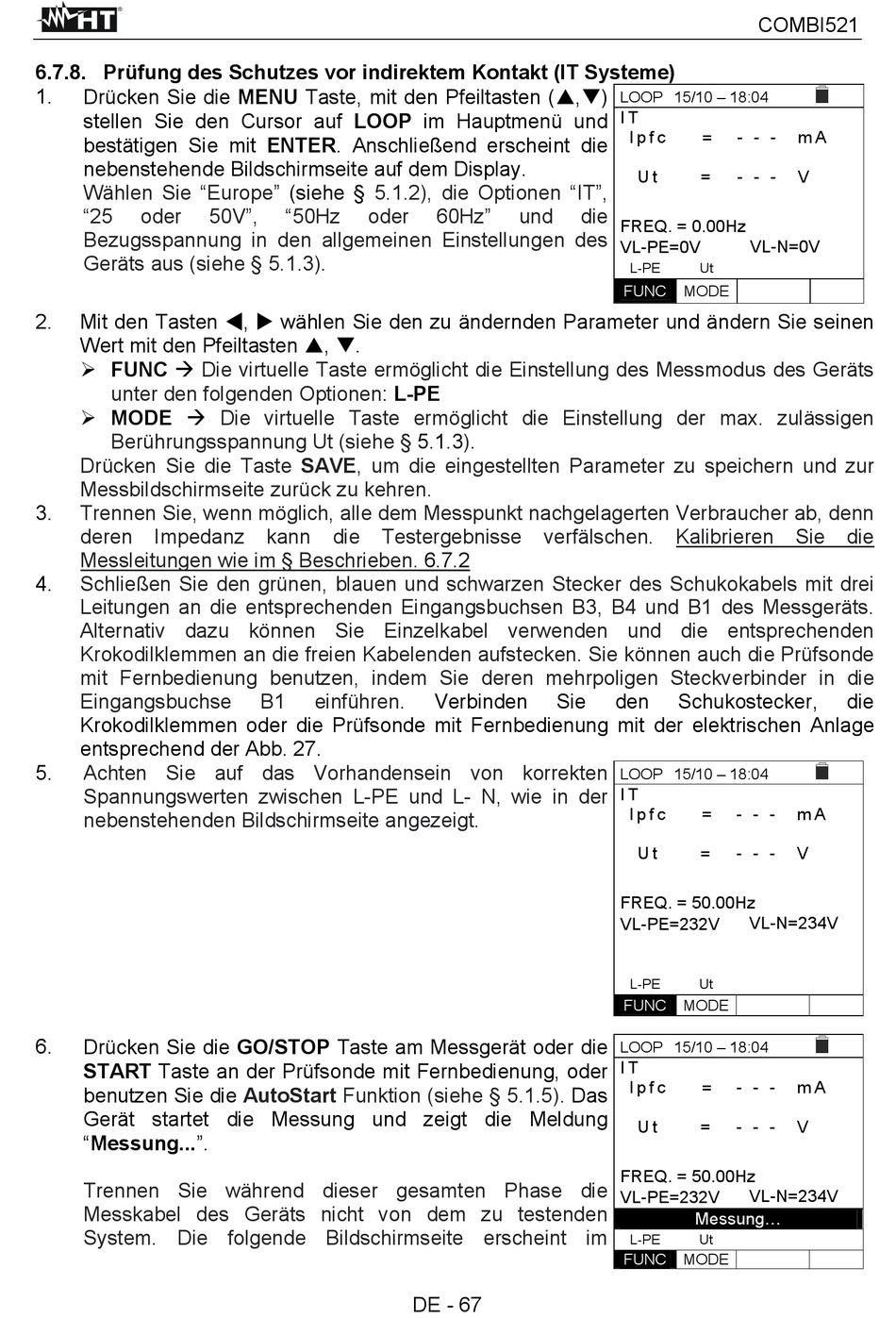

6.7.8. Prüfung des Schutzes vor indirektem Kontakt (IT Systeme)
1.
Drücken Sie die MENU Taste, mit den Pfeiltasten (,)
stellen Sie den Cursor auf LOOP im Hauptmenü und
bestätigen Sie mit ENTER. Anschließend erscheint die
nebenstehende Bildschirmseite auf dem Display.
Wählen Sie "Europe"
"25 oder
Bezugsspannung in den allgemeinen Einstellungen des
Geräts aus (siehe § 5.1.3).
Mit den Tasten ,  wählen Sie den zu ändernden Parameter und ändern Sie seinen
2.
Wert mit den Pfeiltasten , .
 FUNC  Die virtuelle Taste ermöglicht die Einstellung des Messmodus des Geräts
unter den folgenden
 MODE 
Berührungsspannung Ut (siehe § 5.1.3).
Drücken Sie die Taste SAVE, um die eingestellten Parameter zu speichern und zur
Messbildschirmseite zurück zu kehren.
3. Trennen Sie, wenn möglich, alle dem Messpunkt nachgelagerten Verbraucher ab, denn
deren Impedanz
Messleitungen wie im § Beschrieben.
4. Schließen Sie den grünen, blauen und schwarzen Stecker des Schukokabels mit drei
Leitungen an die entsprechenden Eingangsbuchsen B3, B4 und B1 des Messgeräts.
Alternativ dazu können Sie Einzelkabel verwenden und die entsprechenden
Krokodilklemmen an die freien Kabelenden aufstecken. Sie können auch die Prüfsonde
mit Fernbedienung benutzen, indem Sie deren mehrpoligen Steckverbinder in die
Eingangsbuchse
Krokodilklemmen oder die Prüfsonde mit Fernbedienung mit der elektrischen Anlage
entsprechend der Abb. 27.
5. Achten Sie auf das Vorhandensein von korrekten
Spannungswerten zwischen L-PE und L- N, wie in der
nebenstehenden Bildschirmseite angezeigt.
6.
Drücken Sie die GO/STOP Taste am Messgerät oder die
START Taste an der Prüfsonde mit Fernbedienung, oder
benutzen Sie die
Gerät startet die Messung und zeigt die Meldung
"Messung...".
Trennen Sie während dieser gesamten Phase die
Messkabel des Geräts nicht von dem zu testenden
System. Die folgende Bildschirmseite erscheint im
(siehe § 5.1.2), die Optionen "IT",
50V", "50Hz oder
Optionen: L-PE
Die virtuelle Taste ermöglicht die Einstellung der max. zulässigen
kann die
B1 einführen.
AutoStart Funktion (siehe § 5.1.5).
60Hz" und
Testergebnisse verfälschen.
6.7.2
Verbinden
DE - 67
