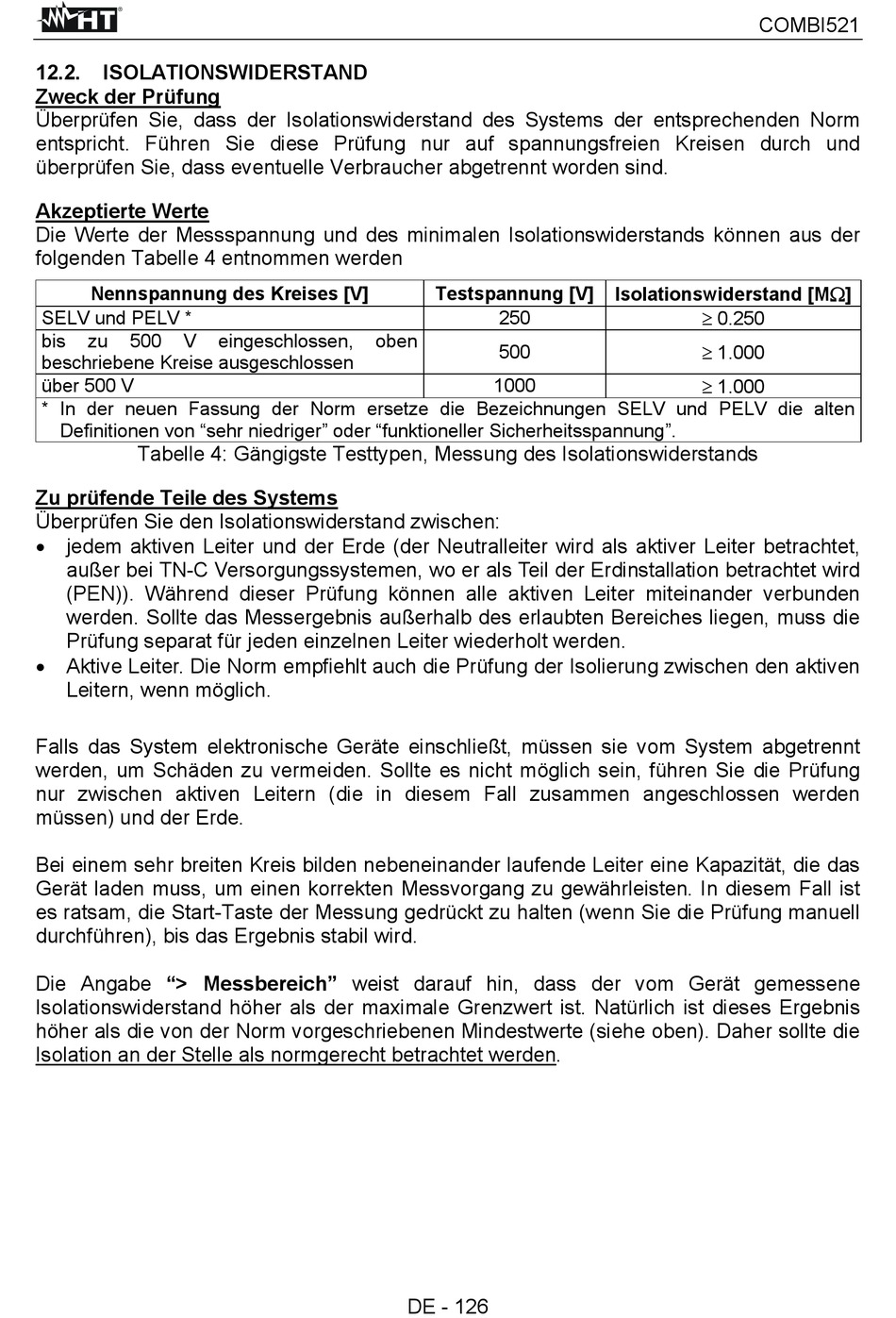

Isolationswiderstand - HT COMBI521 Bedienungsanleitung

12.2.

ISOLATIONSWIDERSTAND

Zweck der Prüfung
Überprüfen Sie, dass der Isolationswiderstand des Systems der entsprechenden Norm
entspricht. Führen Sie diese Prüfung nur auf spannungsfreien Kreisen durch und
überprüfen Sie, dass eventuelle Verbraucher abgetrennt worden sind.
Akzeptierte Werte
Die Werte der Messspannung und des minimalen Isolationswiderstands können aus der
folgenden Tabelle 4 entnommen werden
Nennspannung des Kreises [V]
SELV und PELV *
bis zu 500 V
beschriebene Kreise ausgeschlossen
über 500 V
* In der neuen Fassung der Norm ersetze die Bezeichnungen SELV und PELV die alten
Definitionen von "sehr niedriger" oder "funktioneller Sicherheitsspannung".
Tabelle 4: Gängigste Testtypen, Messung des Isolationswiderstands
Zu prüfende Teile des Systems
Überprüfen Sie den Isolationswiderstand zwischen:
 jedem aktiven Leiter und der Erde (der Neutralleiter wird als aktiver Leiter betrachtet,
außer bei TN-C Versorgungssystemen, wo er als Teil der Erdinstallation betrachtet wird
(PEN)). Während dieser Prüfung können alle aktiven Leiter miteinander verbunden
werden. Sollte das Messergebnis außerhalb des erlaubten Bereiches liegen, muss die
Prüfung separat für jeden einzelnen Leiter wiederholt werden.
 Aktive Leiter. Die Norm empfiehlt auch die Prüfung der Isolierung zwischen den aktiven
Leitern, wenn möglich.
Falls das System elektronische Geräte einschließt, müssen sie vom System abgetrennt
werden, um Schäden zu vermeiden. Sollte es nicht möglich sein, führen Sie die Prüfung
nur zwischen aktiven Leitern (die in diesem Fall zusammen angeschlossen werden
müssen) und der Erde.
Bei einem sehr breiten Kreis bilden nebeneinander laufende Leiter eine Kapazität, die das
Gerät laden muss, um einen korrekten Messvorgang zu gewährleisten. In diesem Fall ist
es ratsam, die Start-Taste der Messung gedrückt zu halten (wenn Sie die Prüfung manuell
durchführen), bis das Ergebnis stabil wird.
Die Angabe "> Messbereich" weist darauf hin, dass der vom Gerät gemessene
Isolationswiderstand höher als der maximale Grenzwert ist. Natürlich ist dieses Ergebnis
höher als die von der Norm vorgeschriebenen Mindestwerte (siehe oben). Daher sollte die
Isolation an der Stelle als normgerecht betrachtet werden.
eingeschlossen, oben
Testspannung [V]
250
500
1000
DE - 126
COMBI521
Isolationswiderstand [M
 0.250
 1.000
 1.000

]
