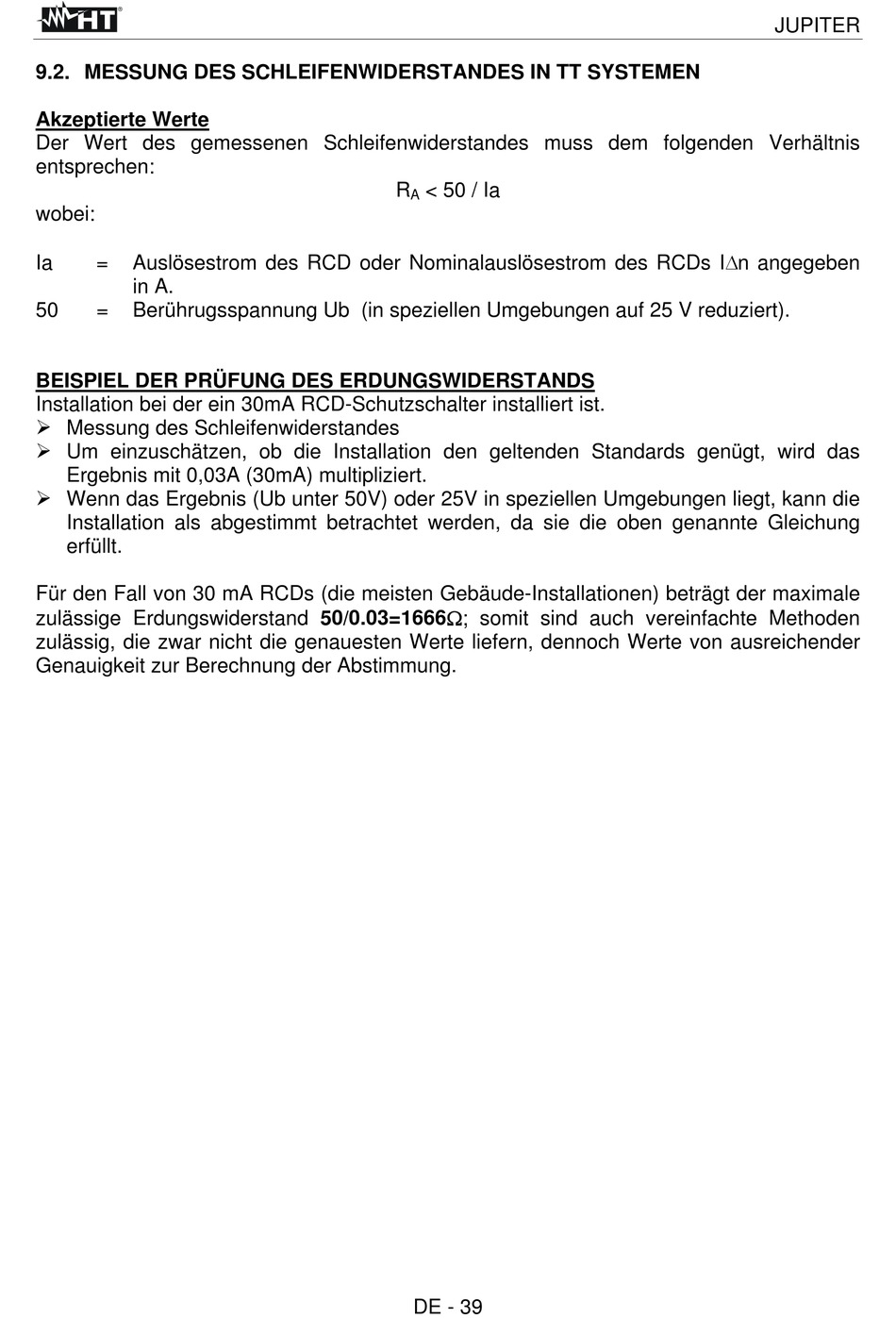

9.2. MESSUNG DES SCHLEIFENWIDERSTANDES IN TT SYSTEMEN
Akzeptierte Werte
Der Wert des gemessenen Schleifenwiderstandes muss dem folgenden Verhältnis
entsprechen:
wobei:
Ia
=
Auslösestrom des RCD oder Nominalauslösestrom des RCDs In angegeben
in A.
50
=
Berührugsspannung Ub (in speziellen Umgebungen auf 25 V reduziert).
BEISPIEL DER PRÜFUNG DES ERDUNGSWIDERSTANDS
Installation bei der ein 30mA RCD-Schutzschalter installiert ist.
Messung des Schleifenwiderstandes
Um einzuschätzen, ob die Installation den geltenden Standards genügt, wird das
Ergebnis mit 0,03A (30mA) multipliziert.
Wenn das Ergebnis (Ub unter 50V) oder 25V in speziellen Umgebungen liegt, kann die
Installation als abgestimmt betrachtet werden, da sie die oben genannte Gleichung
erfüllt.
Für den Fall von 30 mA RCDs (die meisten Gebäude-Installationen) beträgt der maximale
zulässige Erdungswiderstand 50/0.03=1666; somit sind auch vereinfachte Methoden
zulässig, die zwar nicht die genauesten Werte liefern, dennoch Werte von ausreichender
Genauigkeit zur Berechnung der Abstimmung.
R
< 50 / Ia
A
DE - 39
