Vorteile/Nutzen/Aufbau mit SIMOCODE pro vereinfachen
2.3 Aufbau mit SIMOCODE pro vereinfachen
• Die Schalter Start und Stopp sind direkt auf die Eingänge des Grundgeräts verdrahtet.
• Die Schützspule wird über den Ausgang des Grundgerätes angesteuert. Der Hilfskontakt zur
Selbsthaltung entfällt.

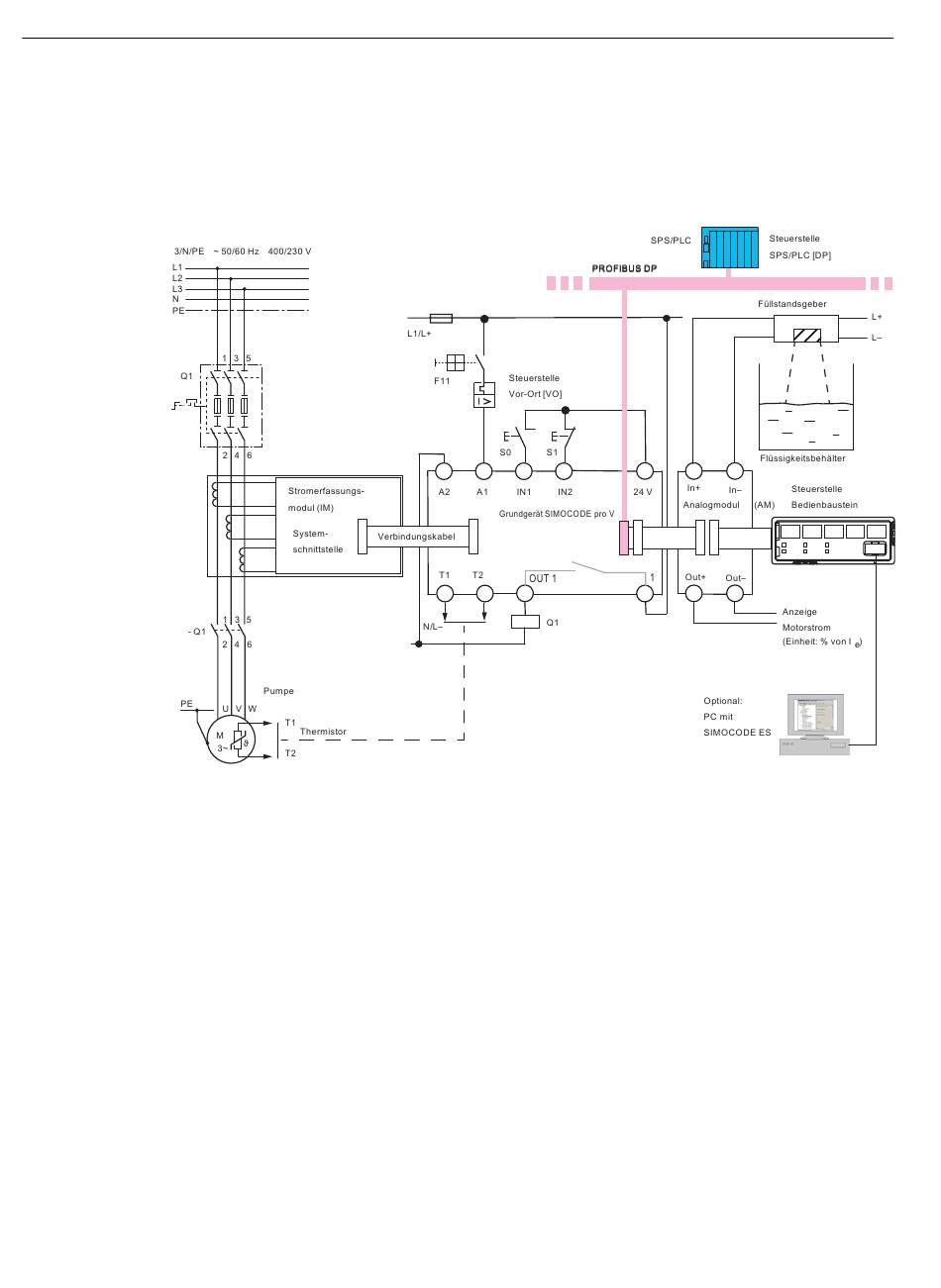

Folgendes Bild zeigt einen Aufbau mit SIMOCODE pro mit PROFIBUS-Anbindung:
Bild 2-4
34
Aufbau eines Verbraucherabzweigs (Direktstarters) mit SIMOCODE pro
Systemhandbuch, 06/2021, A5E40507475001A/RS-AE/005
SIMOCODE pro
