Die folgende Tabelle zeigt die unterschiedlichen Strom- / Spannungserfassungsmodule:

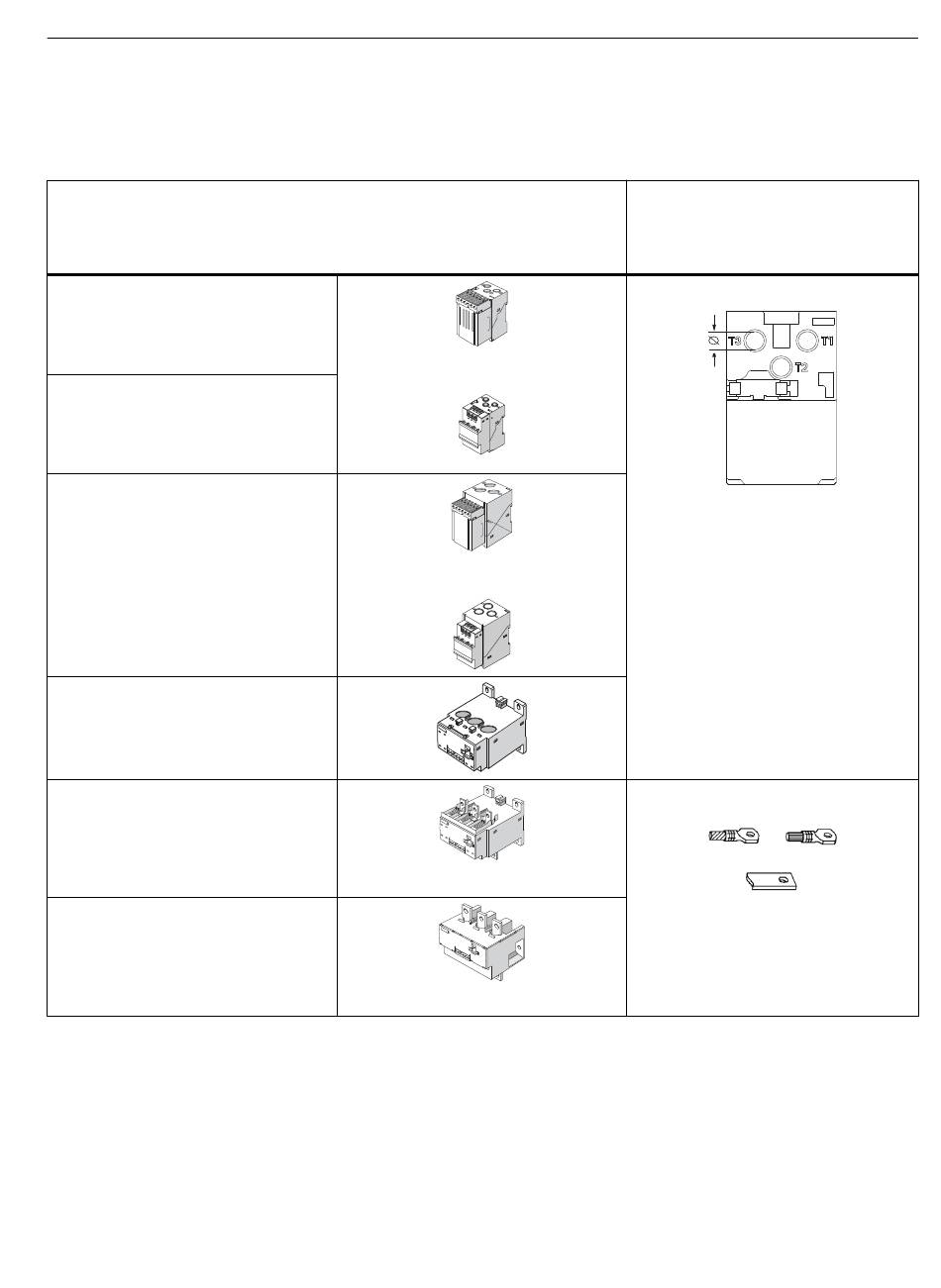

Tabelle 12-21 Strom- / Spannungserfassungsmodule
1) Strom- / Spannungserfassungsmodul UM
2) Strom- / Spannungserfassungsmodul der 2. Generation UM+
3) Strom- / Spannungserfassungsmodul der 2. Generation UM+ für ATEX-Tro‐
ckenlaufschutz
1) 3UF7110-1AA00-0; 0,3 - 3 A
2) 3UF7110-1AA01-0; 0,3 - 4 A
3) 3UF7120-1AA01-0; 0,3 - 4 A
Ø Durchstecköffnungen: 7,5 mm
1) 3UF7111-1AA00-0; 2,4 - 25 A
2) 3UF7111-1AA01-0; 3 - 40 A
3) 3UF7121-1AA01-0; 3 - 40 A
Ø Durchstecköffnungen: 7,5 mm
1) 3UF7112-1AA00-0; 10 - 100 A
2) 3UF7112-1AA01-0; 10 - 115 A
3) 3UF7122-1AA01-0; 10 - 115 A
Ø Durchstecköffnungen: 14 mm
1) 3UF7113-1AA00-0; 20 - 200 A
2) 3UF7113-1AA01-0; 20 - 200 A
3) 3UF7123-1AA01-0; 20 - 200 A
Ø Durchstecköffnungen: 25 mm
1) 3UF7113-1BA00-0; 20 - 200 A
2) 3UF7113-1BA01-0; 20 - 200 A
3) 3UF7123-1BA01-0; 20 - 200 A
Anschlussquerschnitt: 16 - 95 mm²,
AWG 5 - 3/0
1) 3UF7114-1BA00-0; 63 - 630 A
2) 3UF7114-1BA01-0; 63 - 630 A
3) 3UF7124-1BA01-0; 63 - 630 A
Anschlussquerschnitt: 50 - 240 mm²,
AWG 1/0 - 500 kcmil
SIMOCODE pro
Systemhandbuch, 06/2021, A5E40507475001A/RS-AE/005
Montieren, Verdrahten, Anschließen
12.2 Verdrahten, Anschließen
Ausführung
Durchstecktechnik
Schienenanschlusstechnik
